申请日2015.07.16
公开(公告)日2015.12.16
IPC分类号B08B3/10; C02F1/52; B08B3/14
摘要

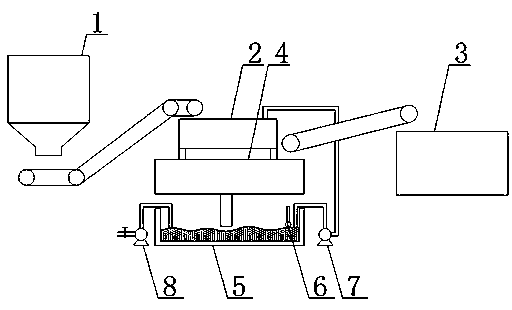

氢氧化钙生产线上带有污水处理线的石子清洗线，污水处理线包括平流池(4)、污水池(5)、浮球液位计(6)、渣浆泵(7)和补水泵(8)，石子清洗线本体的水洗振动筛(2)位于平流池(4)中，平流池(4)内设有暗沟，暗沟延伸至污水池(5)内，浮球液位计(6)位于污水池(5)中，渣浆泵(7)的进水口和出水口分别通过管路与污水池(5)和水洗振动筛(2)连通，补水泵(8)的出水口通过管路与污水池(5)连通。本实用新型的优点是：通过对清洗石子后的污水进行再次清理，再次为水洗振动筛所使用，使污水处理再利用，达到节能减排的目的。
权利要求书
1.氢氧化钙生产线上带有污水处理线的石子清洗线，它包括氢氧化钙生产线上的石子清洗线本体，石子清洗线本体主要包括给料斗(1)、水洗振动筛(2)和石料斗(3)，其特征在于它还有污水处理线，污水处理线包括平流池(4)、污水池(5)、浮球液位计(6)、渣浆泵(7)和补水泵(8)，石子清洗线本体的水洗振动筛(2)位于平流池(4)中，平流池(4)内设有暗沟，暗沟延伸至污水池(5)内，浮球液位计(6)位于污水池(5)中，渣浆泵(7)的进水口和出水口分别通过管路与污水池(5)和水洗振动筛(2)连通，补水泵(8)的出水口通过管路与污水池(5)连通。
说明书
氢氧化钙生产线上带有污水处理线的石子清洗线
技术领域
本实用新型涉及氢氧化钙生产领域，具体涉及氢氧化钙生产线上带有污水处理线的石子清洗线。
背景技术
目前，石灰厂在生产过程中有一套清洗石子的工序，由于清洗后悬浮物较高，不能直接排放。目前石灰石的含泥量较大(粒度小于10mm占5-15%，小于1mm最大占5%)，由于粉尘较多，石灰石入窑后造成预热器起拱造成下料不畅和回转窑结圈。
实用新型内容
本实用新型的目的就是针对目前石灰厂在生产过程中有一套清洗石子的工序，由于清洗后悬浮物较高，不能直接排放。目前石灰石的含泥量较大(粒度小于10mm占5-15%，小于1mm最大占5%)，由于粉尘较多，石灰石入窑后造成预热器起拱造成下料不畅和回转窑结圈之不足，而提供一种氢氧化钙生产线上带有污水处理线的石子清洗线。
本实用新型包括氢氧化钙生产线上的石子清洗线本体，石子清洗线本体主要包括给料斗、水洗振动筛和石料斗，它还有污水处理线，污水处理线包括平流池、污水池、浮球液位计、渣浆泵和补水泵，石子清洗线本体的水洗振动筛位于平流池中，平流池内设有暗沟，暗沟延伸至污水池内，浮球液位计位于污水池中，渣浆泵的进水口和出水口分别通过管路与污水池和水洗振动筛连通，补水泵的出水口通过管路与污水池连通。
本实用新型的优点是：通过对清洗石子后的污水进行再次清理，再次为水洗振动筛所使用，使污水处理再利用，达到节能减排的目的。
