申请日2015.06.19
公开(公告)日2015.10.28
IPC分类号C02F9/04
摘要
本实用新型提供了一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，包括通过管道依次相连的PH调节池、调节池、曝气池、反应池、絮凝池、斜板澄清沉降装置;其中斜板澄清沉降装置的顶端通过管道排放处理后的水，斜板澄清沉降装置的底端通过管道连接污泥收集池。本实用新型能够有效处理废水，有效利用处理废水的组合物，处理后的废水能达到再次利用的目的，节能环保，整个处理过程自动高效。

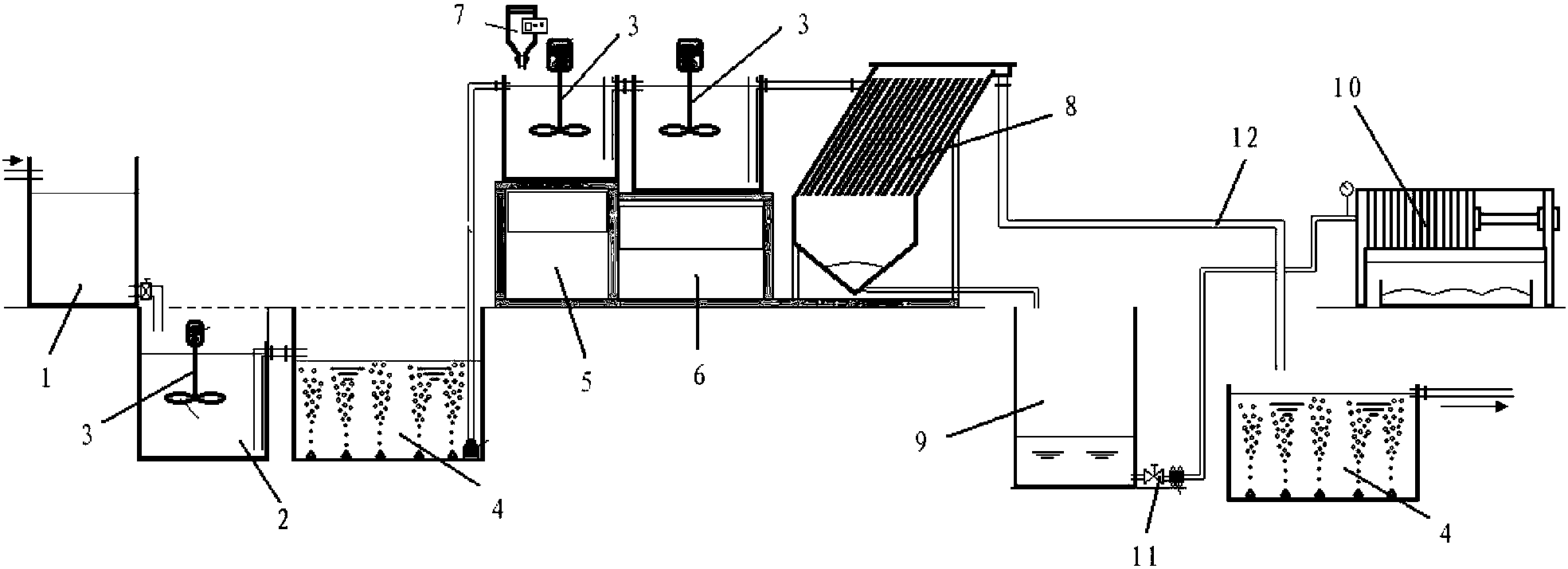

摘要附图
权利要求书
1.一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：包括通过管道依次相连的PH调节池、调节池、曝气池、反应池、絮凝池、斜板澄清沉降装置;其中斜板澄清沉降装置的顶端通过管道排放处理后的水，斜板澄清沉降装置的底端通过管道连接污泥收集池。
2.根据权利要求1所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：污泥收集池通过管道连接压滤装置。
3.根据权利要求1所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：所述斜板澄清沉降装置的顶端通过管道连接曝气池，通过曝气池排放处理后的水。
4.根据权利要求3所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：所述斜板澄清沉降装置的顶端为集水槽，底端为集泥斗。
5.根据权利要求4所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：所述集水槽底部设有孔。
6.根据权利要求3或4或5所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：所述澄清沉降装置为斜板澄清沉降装置，斜板上设有孔。
7.根据权利要求6所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：斜板与水平面的夹角为45°～65°。
8.根据权利要求7所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：斜板与水平面的夹角为59°。
9.根据权利要求1所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于：所述调节池、反应池、絮凝池内设有 搅拌器。
10.根据权利要求1所述的一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，其特征在于，所述用于处理废水组合物的混合、搅拌、投放和系统成套处理装置采用可编程逻辑控制器以及监控和数据采集系统进行自动和电子控制。
说明书
一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置
技术领域
本实用新型涉及一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置。
背景技术
水覆盖了几乎71%的地球表面，并且是所有已知生命形式所必需的。对于人类以及诸如水生植物和水生动物的许多其他生命形式来说，安全的饮用水是至关重要的。幸运的是，对于少量的废水和污染，自然界自身能够处理。然而，随着严重影响水质的工业、房屋和工厂的日益增加，由于数量巨大自然界无法通过自身进行处理。解决受影响的水质并减少自然界负担的办法之一是，在将家庭、工业和商业使用的水排放到环境之前，对它们进行处理。
WO2014/171812公开了一种用于处理废水的组合物，所述组合物包含，按重量百分数，43.7-46.2%膨润土;24.1-25.9%硫酸铝(Al2(SO4)3);19.2-20.8%陶瓷粉;4.8-5.2%壳聚糖;和4.8-5.2%碳酸钙(CaCO3)。但是如何将该组合物用于处理废水，从而保证废水处理的有效性和高效性，是一个比较困难的问题。实际生产中需要一套用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，避免生产过程中人为误差。
发明内容
本实用新型提供了一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，本实用新型能够有效处理废水，有效利用处理废水的组合物，处理后的废水能达到再次利用的目的，节能环保，整个处理过程自动高效。
本实用新型通过如下技术方案实现：
一种用于处理废水组合物的混合、搅拌、投放和系统成套处理装置，包括通过管道依次相连的PH调节池、调节池、曝气池、反应池、絮凝池、斜板澄清沉降装置;其中斜板澄清沉降装置的顶端通过管道排放处理后的水， 斜板澄清沉降装置的底端通过管道连接污泥收集池，污泥收集池通过管道连接压滤装置。
其中，根据污水处理的情况，所述斜板澄清沉降装置的顶端可以通过管道连接曝气池，通过曝气池排放处理后的水。
其中，所述澄清沉降装置为斜板澄清沉降装置，斜板上设有孔。
其中，斜板与水平面的夹角为45°～65°。优选的，斜板与水平面的夹角为59°。
其中，所述斜板澄清沉降装置的顶端为集水槽，底端为集泥斗，集水槽底部可以有孔。
其中，所述调节池、反应池、絮凝池内设有加速马达带动的搅拌器。
其中，所述用于处理废水组合物的混合、搅拌、投放和系统成套处理装置采用可编程逻辑控制器以及监控和数据采集系统进行自动和电子控制。
本实用新型能够有效处理废水，有效利用处理废水的组合物，处理后的废水能达到再次利用的目的，节能环保，整个处理过程自动高效。
