申请日2015.07.16
公开(公告)日2015.12.23
IPC分类号C02F103/34; C02F9/04
摘要

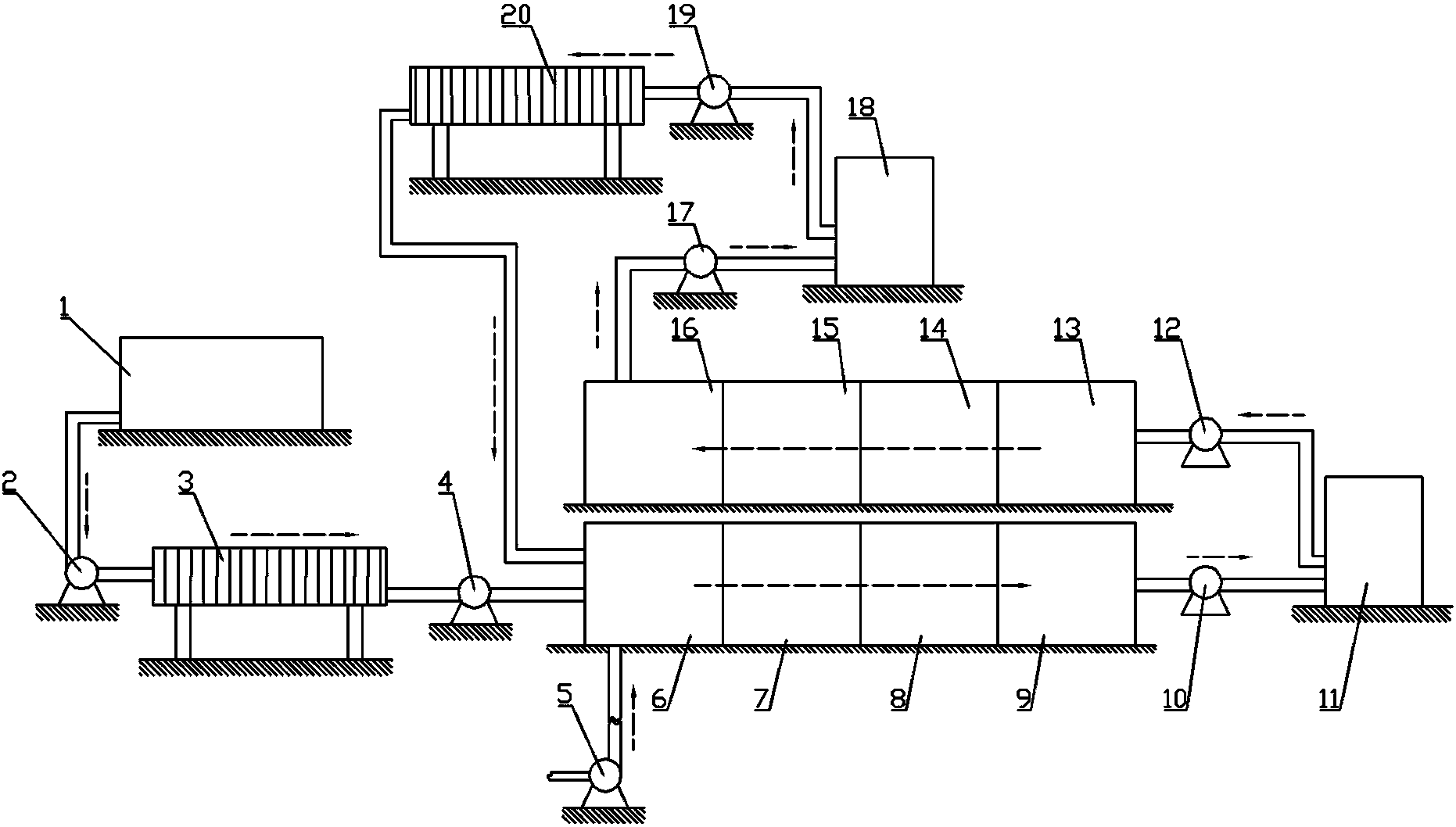

本实用新型提供一种能够有效对一水硫酸锌生产中产生的废水进行处理的、且结构设计合理的一水硫酸锌生产废水处理系统，包括原液池、经由原液泵与所述原液池对应连通的初级压滤机;它还包括初级反应池单元、与所述初级反应池单元的出液口对应连通的初级沉淀池、与所述初级沉淀池的排液口对应连通的次级反应池单元、以及与所述次级反应池单元的出液口对应连通的次级沉淀池，还包括与所述次级沉淀池的排液口对应连通的次级压滤机，所述次级压滤机的排液口还与所述初级反应池单元的进液口对应连通;所述初级反应池单元的进液口还与所述初级压滤机的排液口对应连通;所述初级反应池单元和次级反应池单元均包括四个串联连通的反应池。
权利要求书
1.一种一水硫酸锌生产废水处理系统，包括原液池、经由原液泵与所述原液池对应连通的初级压滤机;其特征在于：它还包括初级反应池单元、与所述初级反应池单元的出液口对应连通的初级沉淀池、与所述初级沉淀池的排液口对应连通的次级反应池单元、以及与所述次级反应池单元的出液口对应连通的次级沉淀池，还包括与所述次级沉淀池的排液口对应连通的次级压滤机，所述次级压滤机的排液口还与所述初级反应池单元的进液口对应连通;所述初级反应池单元的进液口还与所述初级压滤机的排液口对应连通;所述初级反应池单元和次级反应池单元均包括四个串联连通的反应池。
2.如权利要求1所述的一水硫酸锌生产废水处理系统，其特征在于：所述初级反应池单元中的四个反应池和次级反应池单元中的四个反应池均呈直线形设置，并在初级反应池单元中的相邻两个反应池的中上部侧壁上和次级反应池单元中的相邻两个反应池的中上部侧壁上均开设有一个出液口，初级反应池单元和次级反应池单元中、相邻两个反应池经由反应池上的出液口连通，并在初级反应池单元和次级反应池单元中处于尾端的两个第四反应池的中上部侧壁上均开设有排液口，所述初级反应池单元中处于尾端的第四反应池上的排液口经由管道与所述初级沉淀池的进液口对应连通;所述次级反应池单元中处于尾端的第四反应池上的排液口经由管道与所述次级沉淀池的进液口对应连通。
3.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：还包括与水源连通的供水泵，所述供水泵还与所述初级反应池单元中处于最前端的第一反应池对应连通。
4.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：在所述初级反应池单元中的四个反应池内、以及次级反应池单元中的四个反应池内均设置有搅拌浆，所述搅拌桨为推进式搅拌桨。
5.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：在所述初级反应池单元中的四个反应池的上方池口上、以及次级反应池单元中的四个反应池的上方池口上均设置有支撑网。
6.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：所述初级压滤机还经由第一输送泵与所述初级反应池单元中位于前端的第一反应池对应连通。
7.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：所述初级反应池单元中位于尾端的第四反应池经由第二输送泵与所述初级沉淀池对应连通。
8.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：所述初级沉淀池经由第三输送泵与所述次级反应池单元中位于前端的第一反应池对应连通。
9.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：所述次级反应池单元中位于尾端的第四反应池经由第四输送泵与所述次级沉淀池对应连通。
10.如权利要求2所述的一水硫酸锌生产废水处理系统，其特征在于：所述次级沉淀池经由第五输送泵与所述次级压滤机对应连通。
说明书
一水硫酸锌生产废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种一水硫酸锌生产废水处理系统。
背景技术
目前，一水硫酸锌已被广泛应用于饲料添加剂、化工、国防、肥料、选矿、制药、橡胶、电子、印染剂、骨胶澄清剂及保护剂、电镀、防止果树病虫害及循环冷却水处理、粘胶纤维和尼龙纤维等领域，也是制造锌盐和锌钡白的原料。因此一水硫酸锌在我国经济建设中发挥着重要的作用;目前一水硫酸锌在生产中诸多工序，其中可能涉及到高耗能、高污染的问题，而在目前的经济境况下，高耗能、高污染的企业已不适应经济的发展，同时也不符合国家相关节能减排的政策，同时高耗能、高污染也会增加企业的成本，破坏周边的环境，诸如在一水硫酸锌生产中,会生产很多工业废水，这些废水包括车间废水、生产废水中，而在一水硫酸锌生产中产生的废水中含有重金属，诸如镉、铊等，因此此类废水是不能随意排放的，需要对其废水进行处理后才可以排放，在目前现有技术中，此类废水因处理程序复杂、成本高等原因，很多企业对此类的废水处理的并不能满足排放标准，还会影响周边水土环境等问题，因此，有必要对上述问题予以解决。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种能够有效对一水硫酸锌生产中产生的废水进行处理的、且结构设计合理的一水硫酸锌生产废水处理系统。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种一水硫酸锌生产废水处理系统，包括原液池、经由原液泵与所述原液池对应连通的初级压滤机;它还包括初级反应池单元、与所述初级反应池单元的出液口对应连通的初级沉淀池、与所述初级沉淀池的排液口对应连通的次级反应池单元、以及与所述次级反应池单元的出液口对应连通的次级沉淀池，还包括与所述次级沉淀池的排液口对应连通的次级压滤机，所述次级压滤机的排液口还与所述初级反应池单元的进液口对应连通;所述初级反应池单元的进液口还与所述初级压滤机的排液口对应连通;所述初级反应池单元和次级反应池单元均包括四个串联连通的反应池。
进一步的，所述初级反应池单元中的四个反应池和次级反应池单元中的四个反应池均呈直线形设置，并在初级反应池单元中的相邻两个反应池的中上部侧壁上和次级反应池单元中的相邻两个反应池的中上部侧壁上均开设有一个出液口，初级反应池单元和次级反应池单元中、相邻两个反应池经由反应池上的出液口连通，并在初级反应池单元和次级反应池单元中处于尾端的两个第四反应池的中上部侧壁上均开设有排液口，所述初级反应池单元中处于尾端的第四反应池上的排液口经由管道与所述初级沉淀池的进液口对应连通;所述次级反应池单元中处于尾端的第四反应池上的排液口经由管道与所述次级沉淀池的进液口对应连通。
进一步的，还包括与水源连通的供水泵，所述供水泵还与所述初级反应池单元中处于最前端的第一反应池对应连通。
进一步的，在所述初级反应池单元中的四个反应池内、以及次级反应池单元中的四个反应池内均设置有搅拌浆，所述搅拌桨为推进式搅拌桨。
进一步的，在所述初级反应池单元中的四个反应池的上方池口上、以及次级反应池单元中的四个反应池的上方池口上均设置有支撑网。
进一步的，所述初级压滤机还经由第一输送泵与所述初级反应池单元中位于前端的第一反应池对应连通。
进一步的，所述初级反应池单元中位于尾端的第四反应池经由第二输送泵与所述初级沉淀池对应连通。
进一步的，所述初级沉淀池经由第三输送泵与所述次级反应池单元中位于前端的第一反应池对应连通。
进一步的，所述次级反应池单元中位于尾端的第四反应池经由第四输送泵与所述次级沉淀池对应连通。
进一步的，所述次级沉淀池经由第五输送泵与所述次级压滤机对应连通。
本实用新型的有益效果在于：
1.通过本系统可以对一水硫酸锌生产废水进行有效的处理，具体的可经由本设计的初级反应池单元和次级反应池单元进行多次的乳化、催化处理等，并经由初级压滤机、次级压滤机、以及初级沉淀池和次级沉淀池对其沉淀物进行处理，已达到对废水处理的最大限度的净化处理，使其废水经处理后符合排放标准。
2.本设计在废水处理时，其废水可经过循环使用，以降低对水资源的使用，降低企业的投入成本。
3.本设计结构合理紧凑，适合企业连续化水处理工作。
4.本实用新型还具有其他优点，将在实施例中同所对应的结构一并提出。
