化工污水快速处理装置及处理方法

发布时间:2018-4-12 14:16:20  中国污水处理工程网

  申请日2015.07.16

  公开(公告)日2015.12.23

  IPC分类号C02F1/28; C02F1/38

  摘要

  本发明公开了一种化工废水快速过滤装置,包括箱体及设置在箱体侧壁上部的入水口,在箱体远离入水口一端设置有过滤圈,在过滤圈远离箱体一端通过水泵与蓄水池相连接;箱体内设置有隔板,隔板包括固定连接在所述的箱体上端内壁上的上隔板和固定连接在箱体下端内壁上的下隔板,上隔板和下隔板分别为间隔设置的至少2个;在靠近入水口一端的箱体侧壁上设置有减速板,设置在箱体侧壁上的减速板相对的一侧隔板侧壁上设置有减速板;过滤圈通过轴承转动连接在所述的箱体的侧壁上,在过滤圈外壁上设置有齿圈,所述的齿圈下方设置有驱动电机。通过采用多层隔板结构,使水呈S形流动,进而能够使污水能够有吸附过滤结构有更长的接触时间,方便吸附去污。

  权利要求书

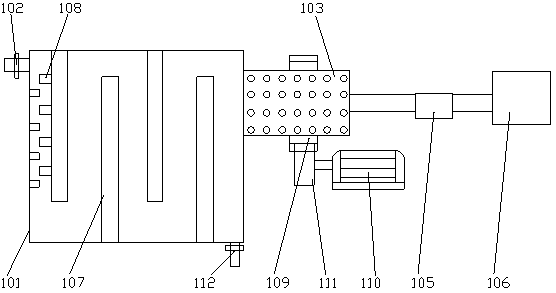

  1.一种化工废水快速过滤装置,其特征在于:包括箱体(101)及设置在箱体(101)侧壁上部的入水口(102),在所述的箱体(101)远离入水口(102)一端设置有过滤圈(103),在所述的过滤圈(103)远离箱体(101)一端通过水泵(105)与蓄水池(106)相连接;

  所述的箱体(101)内设置有隔板(107),所述的隔板(107)包括固定连接在所述的箱体(101)上端内壁上的上隔板和固定连接在所述箱体(101)下端内壁上的下隔板,所述的上隔板和下隔板分别为间隔设置的至少2个;

  在靠近入水口(102)一端的箱体(101)侧壁上设置有减速板(108),与设置在箱体(101)侧壁上的减速板(108)相对的一侧隔板(107)侧壁上设置有减速板(108);

  所述的过滤圈(103)通过轴承转动连接在所述的箱体(101)的侧壁上,在所述的过滤圈(103)外壁上设置有齿圈(109),所述的齿圈(109)下方设置有驱动电机(110),在所述的驱动电机(110)的输出轴上设置有与该齿圈(109)相啮合的齿轮(111);

  在所述的过滤圈(103)的内壁上设置有呈蜂窝状的吸附层,在所述的箱体(101)下部设置有排污口(112)。

  2.根据权利要求1所述的一种化工废水快速过滤装置,其特征在于:在所述的隔板(107)侧壁上设置有呈蜂窝状的吸附层。

  3.根据权利要求1或2所述的一种化工废水快速过滤装置,其特征在于:所述的隔板(107)通过螺栓固定连接在所述的箱体(101)内壁上。

  4.根据权利要求1或2所述的一种化工污水快速过滤装置,其特征在于:在所述的入水口(102)上设置有射流泵。

  5.一种化工污水快速过滤装置,其特征在于:包括以下步骤:

  S1:通过射流泵对待处理污水进行加速射入箱体(101)内,在箱体(101)内间隔设置多个隔板(107)形成流水通道,并在隔板(107)侧壁上设置蜂窝状吸附层吸附污水中的部分杂质;

  S2:喷射进入箱体(101)的污水在隔板(107)和减速板(108)的阻挡作用下,减速通过箱体(101)内间隔设置的隔板(107)形成的流水通道,由多个隔板(107)上的吸附层吸附部分杂质之后,将污水通入设置有吸附层的过滤圈(103);

  S3:启动驱动电机(110),驱动电机(110)带动设置在驱动电机(110)输出轴上的齿轮(111)转动,带动设置在过滤圈(103)外壁上的齿圈(109)转动,进而打地洞过滤圈(103)转动,污水在过滤圈(103)中流通过程中,受到过滤圈(103)的离心力,污水中的杂质吸附在过滤圈(103)内壁上的吸附层上;

  S4:启动设置在过滤圈(103)上的水泵(105),将过滤圈(103)内输出的污水泵入蓄水池(106)。

  说明书

  一种化工污水快速处理装置及处理方法

  技术领域

  本发明涉及一种化工污水快速处理装置及处理方法。

  背景技术

  化工污水中通常会含有大量的固体杂质,现有的处理方式通常是将污水通入过滤池进行过滤,由于大量污水高速通入过滤池,使得污水与过滤结构接触过程中,容易堵塞过滤结构,同时,过滤效率有限,并且,靠近污水入口处的过滤结构在污水的高强度冲击下,容易损坏。

  发明内容

  本发明的目的在于提供一种化工污水快速处理装置及处理方法,能够改善现有技术存在的问题,通过采用多层隔板结构,使水呈S形流动,进而能够使污水能够有吸附过滤结构有更长的接触时间,方便吸附去污。

  本发明通过以下技术方案实现:

  一种化工废水快速过滤装置,包括箱体及设置在箱体侧壁上部的入水口,在所述的箱体远离入水口一端设置有过滤圈,在所述的过滤圈远离箱体一端通过水泵与蓄水池相连接;

  所述的箱体内设置有隔板,所述的隔板包括固定连接在所述的箱体上端内壁上的上隔板和固定连接在所述箱体下端内壁上的下隔板,所述的上隔板和下隔板分别为间隔设置的至少2个;

  在靠近入水口一端的箱体侧壁上设置有减速板,与设置在箱体侧壁上的减速板相对的一侧隔板侧壁上设置有减速板;

  所述的过滤圈通过轴承转动连接在所述的箱体的侧壁上,在所述的过滤圈外壁上设置有齿圈,所述的齿圈下方设置有驱动电机,在所述的驱动电机的输出轴上设置有与该齿圈相啮合的齿轮;

  在所述的过滤圈的内壁上设置有呈蜂窝状的吸附层,在所述的箱体下部设置有排污口。

  进一步地,为更好地实现本发明,在所述的隔板侧壁上设置有呈蜂窝状的吸附层。

  进一步地,为更好地实现本发明,所述的隔板通过螺栓固定连接在所述的箱体内壁上。

  进一步地,为更好地实现本发明,在所述的入水口上设置有射流泵。

  一种化工污水快速过滤装置,包括以下步骤:

  S1:通过射流泵对待处理污水进行加速射入箱体内,在箱体内间隔设置多个隔板形成流水通道,并在隔板侧壁上设置蜂窝状吸附层吸附污水中的部分杂质;

  S2:喷射进入箱体的污水在隔板和减速板的阻挡作用下,减速通过箱体内间隔设置的隔板形成的流水通道,由多个隔板上的吸附层吸附部分杂质之后,将污水通入设置有吸附层的过滤圈;

  S3:启动驱动电机,驱动电机带动设置在驱动电机输出轴上的齿轮转动,带动设置在过滤圈外壁上的齿圈转动,进而打地洞过滤圈转动,污水在过滤圈中流通过程中,受到过滤圈的离心力,污水中的杂质吸附在过滤圈内壁上的吸附层上;

  S4:启动设置在过滤圈上的水泵,将过滤圈内输出的污水泵入蓄水池。

  本发明与现有技术相比,具有以下有益效果:

  (1)本发明通过采用多层隔板的方式,使污水在箱体内呈S形流动,使得污水能够与吸附结构有更多的接触,进而方便吸附去污;

  (2)本发明通过设置减速板,能够对快速进入箱体内的污水进行减速,避免污水快速冲击隔板或箱体内壁造成损坏;

  (3)本发明通过设置齿圈带动过滤圈转动,使得污水同时能够受到离心力作用,进而使得杂质能够更多的被过滤圈上的吸附层吸收,提高去污效率。
