申请日2015.06.19
公开(公告)日2015.12.02
IPC分类号C02F1/38; C02F1/44
摘要
本实用新型涉及一种用于污水处理的新型环保系统，包括进水管、与进水管连通的导水管、若干等间距分布在导水管上的分流管、若干阀门和若干水处理装置，所述分流管、阀门和水处理装置的数量相等且均一一对应，所述阀门控制分流管的通断，所述分流管与水处理装置连通，所述水处理装置包括水处理结构和驱动结构，所述驱动结构设置在水处理结构下方，所述水处理结构包括旋转接头、外壳、旋转分离桶和出水口，该用于污水处理的新型环保系统通过水处理装置的轮流配合工作，不仅提高了设备的使用寿命和水处理效率还方便进行维修，同时通过固定盖和旋转接头使得设备能够便于拆卸，方便组装和维修。
摘要附图
权利要求书

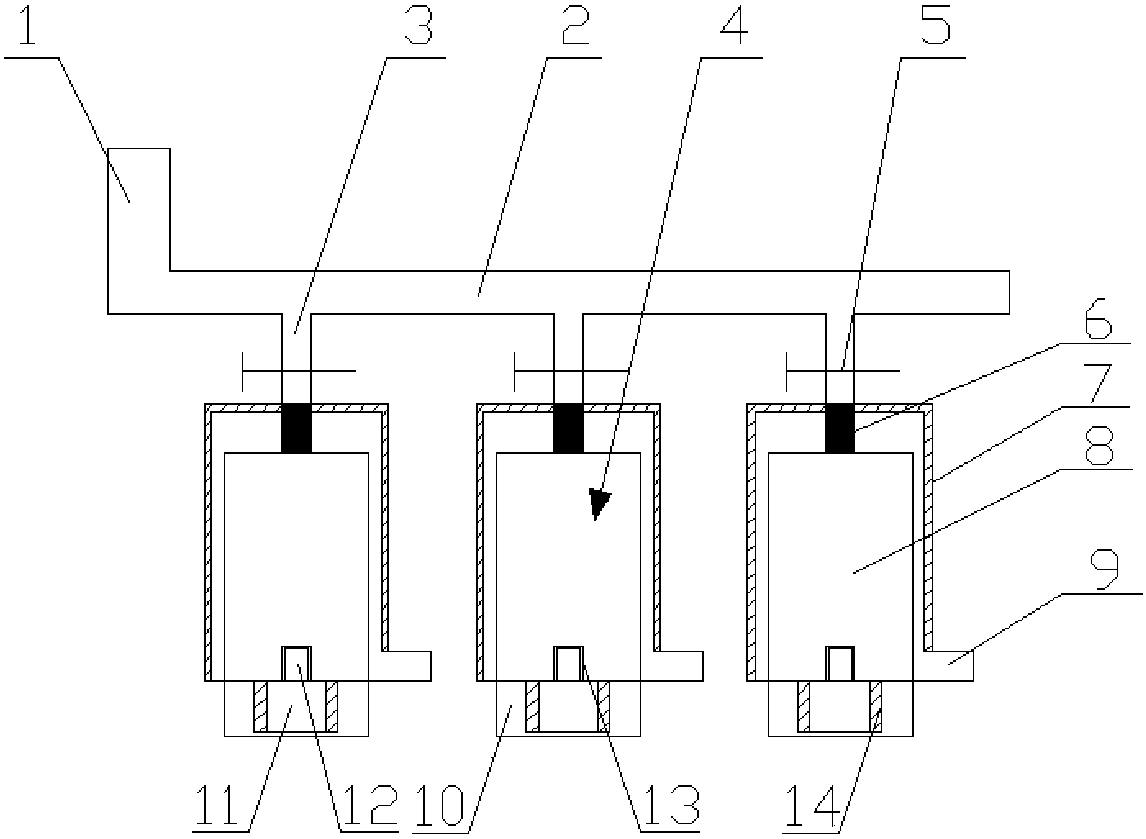

1.一种用于污水处理的新型环保系统，其特征在于，包括进水管(1)、与 进水管(1)连通的导水管(2)、若干等间距分布在导水管(2)上的分流管(3)、 若干阀门(5)和若干水处理装置(4)，所述分流管(3)、阀门(5)和水处理 装置(4)的数量相等且均一一对应，所述阀门(5)控制分流管(3)的通断， 所述分流管(3)与水处理装置(4)连通;
所述水处理装置(4)包括水处理结构和驱动结构，所述驱动结构设置在水 处理结构下方，所述水处理结构包括旋转接头(6)、外壳(7)、旋转分离桶(8) 和出水口(9)，所述旋转分离桶(8)通过旋转接头(6)与分流管(3)连通， 所述旋转分离桶(8)设置在外壳(7)内部，所述出水口(9)设置在外壳(7) 一侧，所述旋转分离桶(8)的内侧设置有反渗透膜，所述旋转分离桶(8)通 过反渗透膜与外壳(7)内部连通;
所述驱动结构包括设置在旋转分离桶(8)底部的外螺纹(14)、固定盖(10) 和设置在固定盖(10)上的驱动电机(11)，所述固定盖(10)内部设置有内螺 纹，所述内螺纹与外螺纹(14)匹配，所述驱动电机(11)的驱动轴(12)与 设置在旋转分离桶(8)底部的凹槽(13)传动连接。
2.如权利要求1所述的用于污水处理的新型环保系统，其特征在于，所述 阀门(5)为电磁阀。
3.如权利要求1所述的用于污水处理的新型环保系统，其特征在于，所述 旋转接头(6)为单向旋转接头。
说明书
一种用于污水处理的新型环保系统
技术领域
本实用新型涉及一种用于污水处理的新型环保系统。
背景技术
随着我国科技的发展和社会的进步，我国经济得到了快速的发展，但是在 经济快速发展的同时，我们却忽略了对环境的保护，随着环境的越来越差，导 致各种疾病的诱发，使得人们开始对环境治理越来越重视。
在现在环境问题中，水污染是环境污染中最为严重的一个问题，由于现在 对于水处理的设备普遍较少，导致人们对于水污染没有很好的处理办法。有些 水处理设备由于结构比较复杂，使得其维修比较困难，影响了其实用性。
实用新型内容
本实用新型要解决的技术问题是：为了克服现有技术水处理效果差且结构 复杂维修困难的不足，提供一种结构简单且维修方便和水处理效果高的用于污 水处理的新型环保系统。
本实用新型解决其技术问题所采用的技术方案是：一种用于污水处理的新型环 保系统，包括进水管、与进水管连通的导水管、若干等间距分布在导水管上的 分流管、若干阀门和若干水处理装置，所述分流管、阀门和水处理装置的数量 相等且均一一对应，所述阀门控制分流管的通断，所述分流管与水处理装置连 通;
所述水处理装置包括水处理结构和驱动结构，所述驱动结构设置在水处理 结构下方，所述水处理结构包括旋转接头、外壳、旋转分离桶和出水口，所述 旋转分离桶通过旋转接头与分流管连通，所述旋转分离桶设置在外壳内部，所 述出水口设置在外壳一侧，所述旋转分离桶的内侧设置有反渗透膜，所述旋转 分离桶通过反渗透膜与外壳内部连通;
所述驱动结构包括设置在旋转分离桶底部的外螺纹、固定盖和设置在固定 盖上的驱动电机，所述固定盖内部设置有内螺纹，所述内螺纹与外螺纹匹配， 所述驱动电机的驱动轴与设置在旋转分离桶底部的凹槽传动连接。
作为优选，为了提高阀门开关的精确度，所述阀门为电磁阀。
作为优选，为了提高设备的可靠性，所述旋转接头为单向旋转接头。
本实用新型的有益效果是，该用于污水处理的新型环保系统通过水处理装 置的轮流配合工作，不仅提高了设备的使用寿命和水处理效率还方便进行维修， 同时通过固定盖和旋转接头使得设备能够便于拆卸，方便组装和维修
