申请日2015.06.19
公开(公告)日2015.11.18
IPC分类号C10G31/00; C10G53/02; F25B1/00; C10L3/12; C02F9/10; C10L3/10
摘要
本实用新型为一种联合站油气水处理能量调优集成装置，包括制热系统、分离系统、水处理系统和制冷系统，制热系统包括一冷剂压缩机，冷剂压缩机上设置有第一冷剂入口、第二冷剂入口和冷剂出口，冷剂出口连接于原油换热器，原油换热器一出口连接于制冷系统，原油换热器另一出口连接于原油加热器，原油加热器出口连接于分离系统的三相分离器，三相分离器的水出口与水处理系统连接，三相分离器第一气相出口串接有一低温换热器，低温换热器一出口与水处理系统中的蒸发器连接，蒸发器的一出口与第二冷剂入口连接;制冷系统中的中压分离器的出口与第一冷剂入口连接。该装置油气水处理流程简化，节省投资与运行费用，实现了制冷系统与制热系统的集成运行。

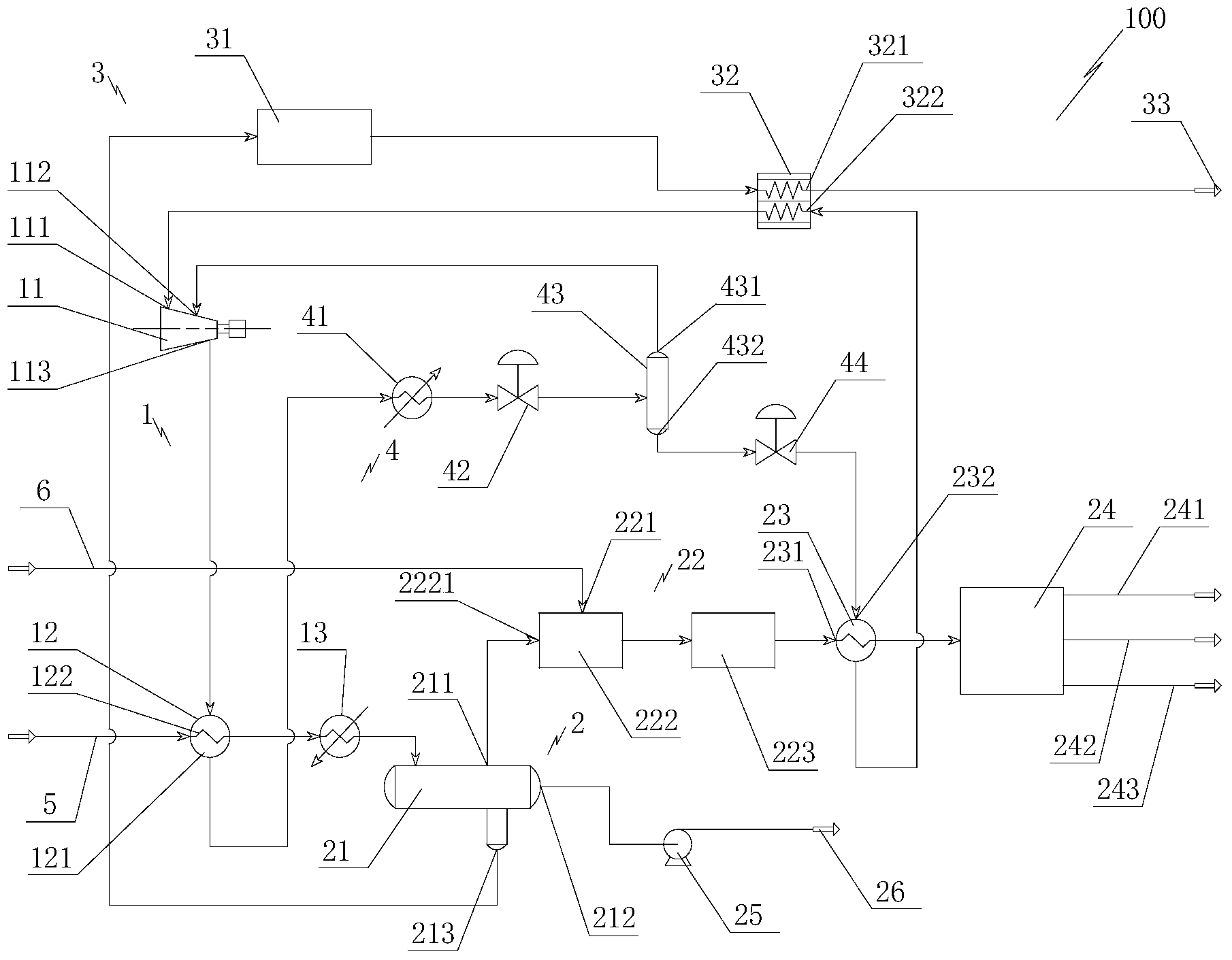

摘要附图
权利要求书
1.一种联合站油气水处理能量调优集成装置，包括制热系统、分离系统、 水处理系统和制冷系统，其特征在于：所述制热系统包括一冷剂压缩机，所述冷 剂压缩机上设置有第一冷剂入口、第二冷剂入口和冷剂出口，所述冷剂出口连接 于一原油换热器，所述原油换热器中设置有第一冷剂通道和原油通道，所述冷剂 出口与所述第一冷剂通道入口连接，所述原油通道的入口与原油输入管道连接， 所述原油通道的出口连接于一原油加热器，所述原油加热器的出口连接于所述分 离系统;
所述分离系统包括一三相分离器，所述原油加热器与所述三相分离器的入口 连接，所述三相分离器上设置有第一气相出口、油出口和水出口，所述第一气相 出口连接有分离模块组，所述分离模块组上还设置有原油伴生气入口，所述原油 伴生气入口与原油伴生气输入管道连接，所述分离模块组的出口连接有一低温换 热器，所述低温换热器中设置有伴生气通道和第二冷剂通道，所述分离模块组的 出口与所述伴生气通道的入口连接，所述伴生气通道的出口连接有一低温分离及 凝液精馏模块;所述油出口连接一原油泵;所述水出口与所述水处理系统连接;
所述水处理系统包括一污水处理模块，所述污水处理模块的出口连接一蒸发 器，所述蒸发器中设置有水通道和第三冷剂通道，所述污水处理模块的出口与所 述水通道的入口连接，所述第三冷剂通道的出口与所述第一冷剂入口连接;
所述制冷系统包括一冷却器，所述冷却器的入口与所述第一冷剂通道的出口 连接，所述冷却器的出口连接一级冷剂调节阀，所述一级冷剂调节阀的出口连接 于一中压分离器，所述中压分离器的顶部设有第二气相出口，所述第二气相出口 与所述第二冷剂入口连接，所述中压分离器的底部设有液相出口，所述液相出口 连接一二级冷剂调节阀，所述二级冷剂调节阀的出口与所述第二冷剂通道的入口 连接，所述第二冷剂通道的出口与所述第三冷剂通道的入口连接。
2.如权利要求1所述的联合站油气水处理能量调优集成装置，其特征在于： 所述冷剂出口和所述第一冷剂通道之间并联有一生活用水换热器，所述生活用水 换热器中设有生活用水通道和第四冷剂通道，所述第四冷剂通道的入口与所述冷 剂出口连通，所述第四冷剂通道的出口与所述第一冷剂通道的入口连通。
3.如权利要求2所述的联合站油气水处理能量调优集成装置，其特征在于： 所述第四冷剂通道的入口与所述冷剂出口之间串接有第一阀门，所述第四冷剂通 道的出口与所述第一冷剂通道的入口之间串接有第二阀门。
4.如权利要求1所述的联合站油气水处理能量调优集成装置，其特征在于： 所述原油换热器为管壳式换热器，所述低温换热器为板式换热器。
5.如权利要求1所述的联合站油气水处理能量调优集成装置，其特征在于： 所述分离模块组包括串接的增压模块和脱水模块，所述增压模块上设置有一分离 伴生气入口和所述原油伴生气入口，所述分离伴生气入口与所述第一气相出口连 接，所述脱水模块的出口与所述低温换热器的入口连接。
6.如权利要求1所述的联合站油气水处理能量调优集成装置，其特征在于： 所述冷剂压缩机为变频螺杆压缩机。
说明书
联合站油气水处理能量调优集成装置
技术领域
本实用新型涉及联合站油气处理装置，尤其涉及一种联合站油气水处理能量 调优集成装置。
背景技术
在开采的原油中，原油一般为油气水混合状态，要使原油与水、气分离，需 要对进站原油进行加热，然后送到三相分离器进行油气水分离。现有技术中，原 油加热由独立的燃油或燃煤锅炉系统来实现，其分离出的具有低品位热量的采出 水，直接被排到水处理系统，所携带的热量被白白浪费掉，同时锅炉加热燃料耗 费较大，不利于节能环保。
在联合站油气处理后续流程中，需要对原油伴生气进行制冷分离，现有技术 中通常采用独立的制冷系统进行，导致联合站油气处理系统中存在设备多、投资 高、运行成本高、效率低的问题。
由此，本发明人凭借多年从事相关行业的经验与实践，提出一种联合站油气 水处理能量调优集成装置，以克服现有技术的缺陷。
实用新型内容
本实用新型的目的在于提供一种联合站油气水处理能量调优集成装置，该装 置油气水处理流程简化，节省投资与运行费用，实现了制冷系统与制热系统的集 成运行。
本实用新型的目的是这样实现的，一种联合站油气水处理能量调优集成装 置，包括制热系统、分离系统、水处理系统和制冷系统，所述制热系统包括一冷 剂压缩机，所述冷剂压缩机上设置有第一冷剂入口、第二冷剂入口和冷剂出口， 所述冷剂出口连接于一原油换热器，所述原油换热器中设置有第一冷剂通道和原 油通道，所述冷剂出口与所述第一冷剂通道入口连接，所述原油通道的入口与原 油输入管道连接，所述原油通道的出口连接于一原油加热器，所述原油加热器的 出口连接于所述分离系统;
所述分离系统包括一三相分离器，所述原油加热器与所述三相分离器的入口 连接，所述三相分离器上设置有第一气相出口、油出口和水出口，所述第一气相 出口连接有分离模块组，所述分离模块组上还设置有原油伴生气入口，所述原油 伴生气入口与原油伴生气输入管道连接，所述分离模块组的出口连接有一低温换 热器，所述低温换热器中设置有伴生气通道和第二冷剂通道，所述分离模块组的 出口与所述伴生气通道的入口连接，所述伴生气通道的出口连接有一低温分离及 凝液精馏模块;所述油出口连接一原油泵;所述水出口与所述水处理系统连接;
所述水处理系统包括一污水处理模块，所述污水处理模块的出口连接一蒸发 器，所述蒸发器中设置有水通道和第三冷剂通道，所述污水处理模块的出口与所 述水通道的入口连接，所述第三冷剂通道的出口与所述第一冷剂入口连接;
所述制冷系统包括一冷却器，所述冷却器的入口与所述第一冷剂通道的出口 连接，所述冷却器的出口连接一级冷剂调节阀，所述一级冷剂调节阀的出口连接 于一中压分离器，所述中压分离器的顶部设有第二气相出口，所述第二气相出口 与所述第二冷剂入口连接，所述中压分离器的底部设有液相出口，所述液相出口 连接一二级冷剂调节阀，所述二级冷剂调节阀的出口与所述第二冷剂通道的入口 连接，所述第二冷剂通道的出口与所述第三冷剂通道的入口连接。
在本实用新型的一较佳实施方式中，所述冷剂出口和所述第一冷剂通道之间 并联有一生活用水换热器，所述生活用水换热器中设有生活用水通道和第四冷剂 通道，所述第四冷剂通道的入口与所述冷剂出口连通，所述第四冷剂通道的出口 与所述第一冷剂通道的入口连通。
在本实用新型的一较佳实施方式中，所述第四冷剂通道的入口与所述冷剂出 口之间串接有第一阀门，所述第四冷剂通道的出口与所述第一冷剂通道的入口之 间串接有第二阀门。
在本实用新型的一较佳实施方式中，所述原油换热器为管壳式换热器，所述 低温换热器为板式换热器。
在本实用新型的一较佳实施方式中，所述分离模块组包括串接的增压模块和 脱水模块，所述增压模块上设置有一分离伴生气入口和所述原油伴生气入口，所 述分离伴生气入口与所述第一气相出口连接，所述脱水模块的出口与所述低温换 热器的入口连接。
在本实用新型的一较佳实施方式中，所述冷剂压缩机为变频螺杆压缩机。
由上所述，本实用新型提供的联合站油气水处理能量调优集成装置中，采用 冷剂压缩机形成高温冷却剂气体对原油进行初步加热，减少原油加热器耗费的热 能;高温气体经原油换热后形成冷却剂液体，经进一步冷却后进入低温交换器对 原油伴生气进行冷却分离，冷却剂返回至冷剂压缩机前经过蒸发器，采出水的低 品位热量用来加热冷却剂，有效实现采出水低品位热量的回用，并且为后续冷却 剂加压升温节省能量;本实用新型提供的联合站油气水处理能量调优集成装置处 理流程简单，节省了投资与运行成本，实现了制冷系统与制热系统的集成运行。
