申请日2015.07.09
公开(公告)日2015.12.23
IPC分类号C02F1/42
摘要
本实用新型公开了一种浮动床逆流再生软化水处理工艺用多阀控制水处理系统，包括第一至第五隔膜阀以及装填有钠型离子树脂的树脂罐，第一隔膜阀的一输水口与树脂罐的底口连接，第一隔膜阀的另一输水口依次经由第四隔膜阀、喷射器与树脂罐的顶口连接，第一隔膜阀与第四隔膜阀之间相连的管道连接有进水管，喷射器与树脂罐的顶口之间相连的管道经由第二隔膜阀与出水管连接，喷射器与树脂罐的顶口之间相连的管道经由第五隔膜阀与排污管连接，第一隔膜阀与树脂罐的底口之间相连的管道经由第三隔膜阀与排污管连接。本实用新型实现的浮动床逆流再生软化水处理工艺避免了钠型离子树脂发生乱层，再生效果好，软化水质量高，盐耗小，二次污染极小。
权利要求书
1.一种浮动床逆流再生软化水处理工艺用多阀控制水处理系统，其特征 在于：它包括第一至第五隔膜阀以及装填有占树脂罐体积90%～95%的钠型离 子树脂的树脂罐，第一隔膜阀的一输水口与树脂罐的底口连接，第一隔膜阀的 另一输水口依次经由第四隔膜阀、喷射器与树脂罐的顶口连接，第一隔膜阀与 第四隔膜阀之间相连的管道连接有进水管，喷射器与树脂罐的顶口之间相连的 管道经由第二隔膜阀与出水管连接，喷射器与树脂罐的顶口之间相连的管道经 由第五隔膜阀与排污管连接，第一隔膜阀与树脂罐的底口之间相连的管道经由 第三隔膜阀与排污管连接，第一至第五隔膜阀的控制端口分别与压力源分配器 的相应控制端口连接，压力源分配器的控制信号传输端与控制器的控制信号传 输端连接。
2.如权利要求1所述的多阀控制水处理系统，其特征在于：
所述喷射器的吸盐入口与饱和盐水罐的输出口连接。
3.如权利要求1或2所述的多阀控制水处理系统，其特征在于：
所述第一至第五隔膜阀为气动隔膜阀或液动隔膜阀。
说明书
浮动床逆流再生软化水处理工艺用多阀控制水处理系统
技术领域
本实用新型涉及一种浮动床逆流再生软化水处理工艺所使用的多阀控制 水处理系统，属于水处理领域。
背景技术
如今，软化水处理设备已在工矿企业、城市供水、农田灌溉、制药、锅炉、 空调供暖等各行业被普遍推广应用，厂家很多采用浮动床逆流再生软化水处理 工艺来对原水实现过滤、软化处理。但是从实际实施中可以发现，传统的浮动 床逆流再生软化水处理工艺存在着如下缺陷：
第一，在软化水处理过程中，需要顶压(气压或水压)来防止树脂罐中树 脂的保护层、工作层、失效层发生乱层，这便使得设备结构变得复杂，不易实 现自动化控制，且需要专业人员进行维护，维护成本高，无法普及推广。
第二，对于使用机械式集成多路阀而言，其无法实现对水流量的扩增，在 一些特殊情况下无法满足用户的需求。
第三，再生剂——盐的利用率不高，盐耗大，盐随废水排出会对环境造成 严重的二次污染。
实用新型内容
本实用新型的目的在于提供一种浮动床逆流再生软化水处理工艺所使用 的多阀控制水处理系统，该多阀控制水处理系统实现的浮动床逆流再生软化水 处理工艺在软化水处理工序中可避免钠型离子树脂的保护层、工作层、失效层 发生乱层现象，钠型离子树脂再生效果好，软化水质量高，盐耗小，二次污染 极小。
为了实现上述目的，本实用新型采用了以下技术方案：

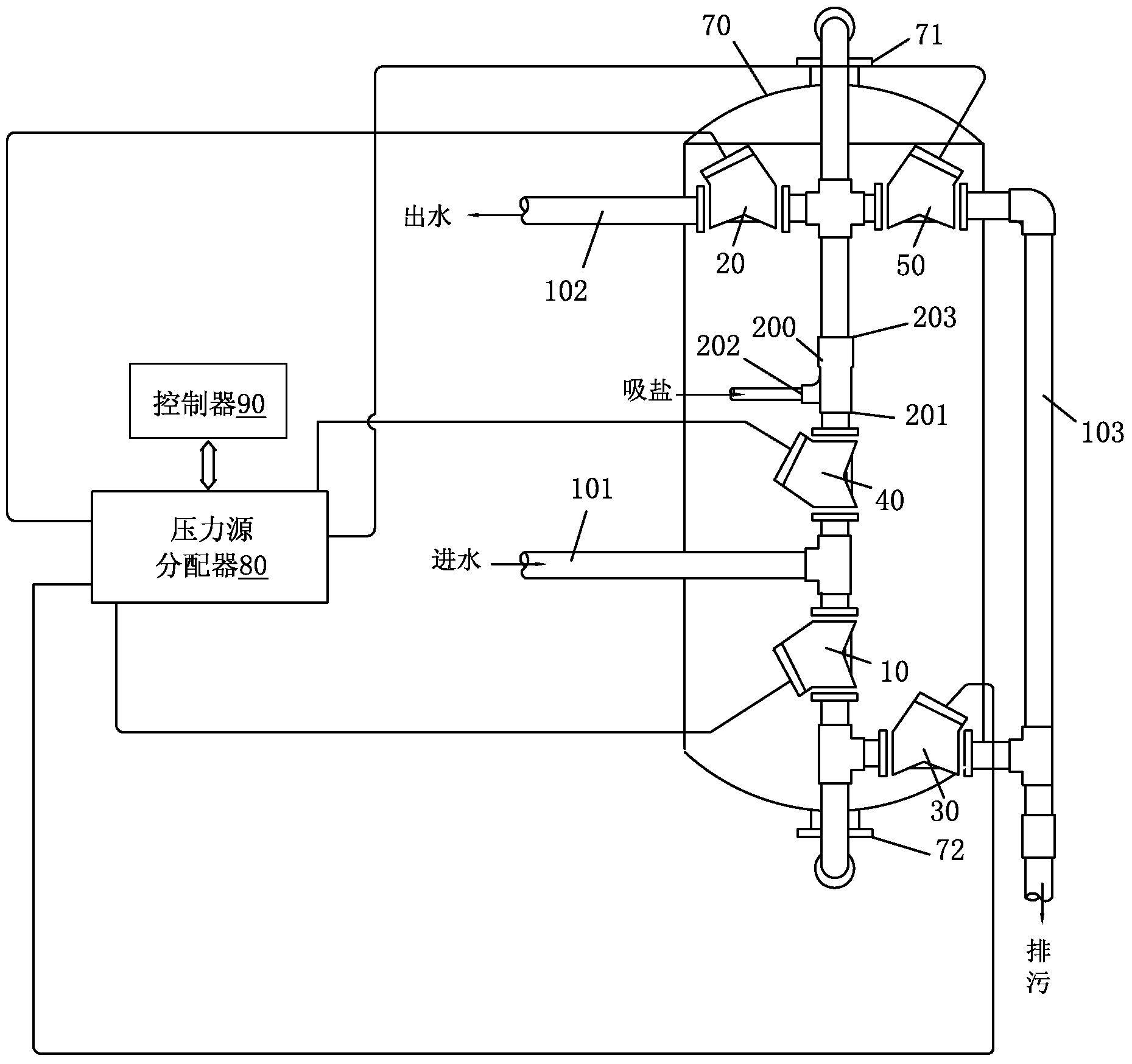

一种浮动床逆流再生软化水处理工艺用多阀控制水处理系统，其特征在 于：它包括第一至第五隔膜阀以及装填有占树脂罐体积90%～95%的钠型离子 树脂的树脂罐，第一隔膜阀的一输水口与树脂罐的底口连接，第一隔膜阀的另 一输水口依次经由第四隔膜阀、喷射器与树脂罐的顶口连接，第一隔膜阀与第 四隔膜阀之间相连的管道连接有进水管，喷射器与树脂罐的顶口之间相连的管 道经由第二隔膜阀与出水管连接，喷射器与树脂罐的顶口之间相连的管道经由 第五隔膜阀与排污管连接，第一隔膜阀与树脂罐的底口之间相连的管道经由第 三隔膜阀与排污管连接，第一至第五隔膜阀的控制端口分别与压力源分配器的 相应控制端口连接，压力源分配器的控制信号传输端与控制器的控制信号传输 端连接。
所述喷射器的吸盐入口与饱和盐水罐的输出口连接。
所述第一至第五隔膜阀为气动隔膜阀或液动隔膜阀。
本实用新型的优点是：
1、本实用新型实现的浮动床逆流再生软化水处理工艺在软化水处理工序 中可避免钠型离子树脂的保护层、工作层、失效层发生乱层现象，充分利用了 再生剂——盐，盐耗小，盐随废水排出极少，大大减小对环境造成的二次污染， 并且钠型离子树脂再生效果好，增大了钠型离子树脂的工交容量，提高了后续 软化水的质量。
2、本实用新型结构简单，操作明了，无需复杂的程序设计，可实现自动 化控制，水量可调节，维护成本低，适于普遍推广。
3、本实用新型既可实现大流量水处理，又可实现小流量水处理。当要求 处理的水量不同时，只需更换合适规格的隔膜阀即可。
