申请日2015.08.14
公开(公告)日2015.12.16
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水处理工艺中的药剂投加装置，包括投加装置主体、混合器及与所述混合器连通的反应池，所述投加装置主体内设置有药剂投加漏斗，所述投加装置主体通过第一管道与所述混合器连通，所述第一管道上设置有流量调节阀;所述投加装置主体连接有稀释水管，所述混合器连接有废水管。本实用新型的药剂投加装置将药剂稀释、投加和废水管有机结合起来，可根据药剂浓度的大小及需要，直接将压力水引入投加装置主体中，从而达到稀释药剂的目的，另外，将药剂和废水分成两路于混合器进行混合，从而使废水和药剂达到充分混合，从而提高废水和药剂的互溶度，从而达到提高药剂处理效率的目的。
权利要求书

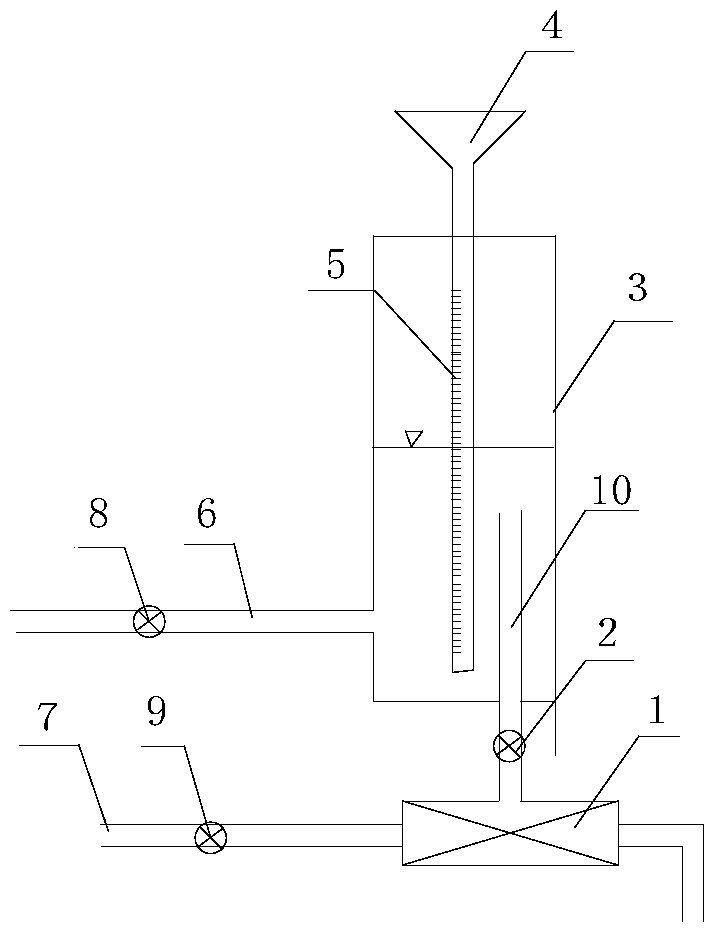

1.一种废水处理工艺中的药剂投加装置，其特征在于：包括投 加装置主体(3)、混合器(1)及与所述混合器(1)连通的反应池， 所述投加装置主体(3)内设置有药剂投加漏斗(4)，所述投加装置 主体(3)通过第一管道(10)与所述混合器(1)连通，所述第一 管道(10)上设置有流量调节阀(2);所述投加装置主体(3)连接 有稀释水管(6)，所述混合器(1)连接有废水管(7)。
2.根据权利要求1所述的废水处理工艺中的药剂投加装置，其 特征在于：所述药剂投加漏斗(4)内设置有液位标尺(5)。
3.根据权利要求1或2所述的废水处理工艺中的药剂投加装置， 其特征在于：所述稀释水管(6)上设置有第一截止阀(8)。
4.根据权利要求1或2所述的废水处理工艺中的药剂投加装置， 其特征在于：所述废水管(7)上设置有第二截止阀(9)。
说明书
废水处理工艺中的药剂投加装置
技术领域
本实用新型属于冶金环保领域，具体涉及一种废水处理工艺中 的药剂投加装置。
背景技术
在各类水处理工艺中，如生化处理工艺、混凝沉淀工艺等，其 均涉及到药剂投加、溶解以及药剂与污水的污物反应。药剂成本占 整个废水处理成本的很大比例，如何有效精准地将药剂投加到废水 处理中，以减少药剂投加量，降低废水处理成本，一直是废水处理 行业的一个热点和难点。目前对废水进行药剂投加的工艺和装置主 要包括如下两种方式：1)人工投加法，在废水处理工艺中的某些间 歇反应中，一些废水处理场直接根据需要，采用人工方法将药剂投 加到沉淀池中;2)稀释超越法，将药剂稀释后，再采用超越管直接 打入废水反应池。
发明内容
本实用新型的目的就是针对上述缺陷，提供一种将药剂稀释、 投加和废水管有机结合的废水处理工艺中的药剂投加装置。
为实现上述目的，本实用新型所设计的废水处理工艺中的药剂 投加装置，包括投加装置主体、混合器及与所述混合器连通的反应 池，所述投加装置主体内设置有药剂投加漏斗，所述投加装置主体 通过第一管道与所述混合器连通，所述第一管道上设置有流量调节 阀;所述投加装置主体连接有稀释水管，所述混合器连接有废水管。
进一步地，所述药剂投加漏斗内设置有液位标尺，可实时直观 地观察投加装置主体中药剂量的液位，从而方便现场工作人员根据 需要进行调整。
进一步地，所述稀释水管上设置有第一截止阀。
进一步地，所述废水管上设置有第二截止阀。
与现有技术相比，本实用新型具有以下优点：本实用新型的药 剂投加装置将药剂稀释、投加和废水管有机结合起来，可根据药剂 浓度的大小及需要，直接将压力水引入投加装置主体中，从而达到 稀释药剂的目的，另外，将药剂和废水分成两路于混合器进行混合， 从而使废水和药剂达到充分混合，从而提高废水和药剂的互溶度， 从而达到提高药剂处理效率的目的;药剂投加漏斗中的液位标尺， 可实时直观地观察投加装置主体中药剂溶液的液位，从而方便现场 工作人员根据需要进行调整。
