申请日2015.04.23
公开(公告)日2015.09.16
IPC分类号G01N29/26; G01N29/02
摘要
本实用新型涉及一种一体式同轴超声波污泥浓度计探头，包括壳体、设置于壳体内的探头本体以及锁紧装置，其中：壳体为上端封闭、下端开口的圆柱形中空结构，其上端部设有沉孔且外周上设有外螺纹;探头本体为圆柱形结构且其中部开设有一凹槽，凹槽开设方向垂直于探头本体的中轴线，探头本体的一端同轴套设于壳体内，另一端的端面中部设置有一探头晶片;锁紧装置包括锁紧环以及固定销，锁紧环由两个对称设置的半圆形环拼合而成，两半圆形环的其中一处结合部向外延伸形成固定边且固定边上设有固定孔，另一处结合部铰链连接，还包括一固定销;该探头结构简化，操作方便，空间占比小，精度高，稳定性好，抗干扰能力强，整体加工成本低。
权利要求书

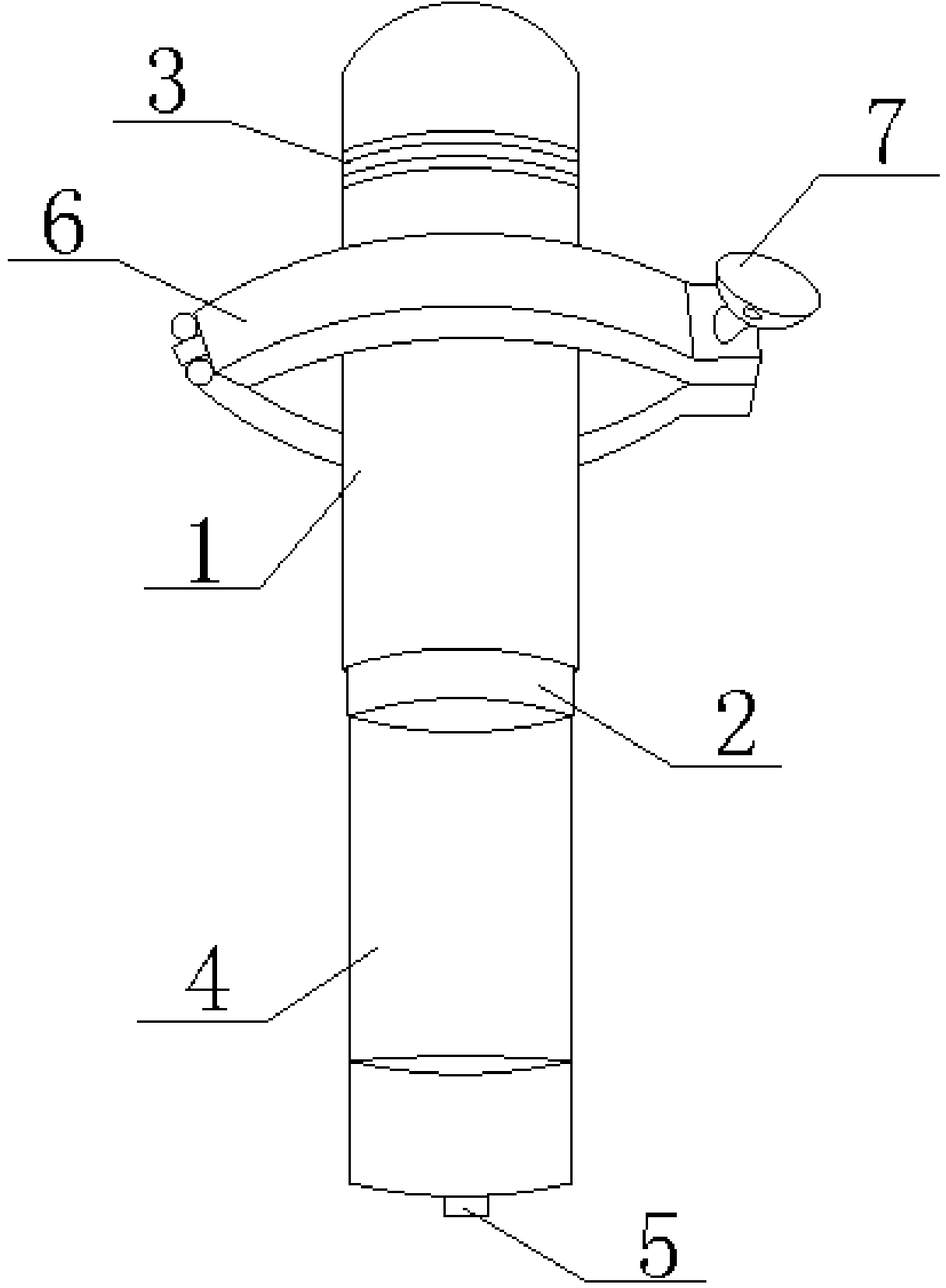

1.一体式同轴超声波污泥浓度计探头，其特征在于：包括壳体(1)、设置于壳体(1)内的探头本体(2)以及锁紧装置，其中：
所述壳体(1)为上端封闭、下端开口的圆柱形中空结构，其上端部设有沉孔且外周上设有外螺纹(3);所述探头本体(2)为圆柱形结构且其中部开设有一凹槽(4)，所述凹槽(4)开设方向垂直于探头本体(2)的中轴线，所述探头本体(2)的一端同轴套设于所述壳体(1)内，另一端的端面中部设置有一探头晶片(5);
所述锁紧装置用于将一体式同轴超声波污泥浓度计探头固定于污泥浓度计的下端，包括锁紧环(6)以及固定销(7)，所述的锁紧环(6)由两个对称设置的半圆形环拼合而成，所述两半圆形环的其中一处结合部向外延伸形成固定边(8)且所述固定边(8)上设有固定孔，另一处结合部铰链连接，还包括一固定销(7)，所述固定销(7)用于穿过所述固定孔将两半圆形环固定连接。
2.根据权利要求1所述的一体式同轴超声波污泥浓度计探头，其特征在于：所述固定销(7)由固定杆(71)及固定块(72)组成，所述固定块(72)连接于所述固定杆(71)一端，所述固定杆(71)上远离固定块(72)的一端设有螺纹，所述固定块(72)上设有通孔(73)。
3.根据权利要求1所述的一体式同轴超声波污泥浓度计探头，其特征在于：所述探头本体(2)与壳体(1)之间通过硅胶密封件进行封装，所述硅胶密封件与所述探头本体(2)的外壁之间还设有一层密封圈。
说明书
一体式同轴超声波污泥浓度计探头
技术领域
本实用新型涉及超声波污泥浓度的测量技术，特别是一种一体式同轴超声波污泥浓度计探头，属于仪器仪表技术领域。
背景技术
我国水资源极为紧张，处理回用工业废水和城市污水是解决水资源紧张的一条重要途径;在污水处理领域，污泥浓度计作为自动检测污泥浓度的一个仪表用途广泛，它可以用于浓缩污泥、沉淀污泥、反送污泥、剩余污泥、工业废水污泥及水处理领域以外的其它悬浮(如食品加工、造纸等废水)浓度的测量。
在线测量污泥浓度的方法主要有光电法、放射线法。机械法和超声波法等，其中超声波更适用于污泥浓度的监测，而超声波污泥浓度计上的探头在浓度计的测量中起到关键作用，探头用于发射超声波用过测量的重要部件，探头的好坏决定了污泥浓度计的精度，人们对于超声波污泥浓度计的探头研究越来越热门。
目前市面上所使用的超声波污泥浓度计探头结构工艺相对复杂，占用空间，抗干扰能力相对较弱，且发波探头和收波探头分开，相互独立，虽然方便了安装，但是，因为发波和收波探头的分开，安装时的间距和是否对准很难拿捏，影响收波的强度，从而降低了抗干扰能力;为了避免组合式带了的弊端，人们研制了一体式的，但是目前使用的一体式的超声波污泥浓度计探头发波和收波探头柄较长，占空间大，增加了成本，也加强了制作难度，携带不便捷，操作不方便，给使用人员带了困扰;因此，研发一种能克服上述缺陷的超声波污泥浓度计探头成为本领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种一体式同轴超声波污泥浓度计探头，该探头结构简化，操作方便，空间占比小，精度高，稳定性好，抗干扰能力强，整体加工成本低。
为了解决以上技术问题，本实用新型提供一种一体式同轴超声波污泥浓度计探头，包括壳体、设置于壳体内的探头本体以及锁紧装置，其中：
壳体为上端封闭、下端开口的圆柱形中空结构，其上端部设有沉孔且外周上设有外螺纹;探头本体为圆柱形结构且其中部开设有一凹槽，凹槽开设方向垂直于探头本体的中轴线，探头本体的一端同轴套设于所述壳体内，另一端的端面中部设置有一探头晶片;
锁紧装置用于将一体式同轴超声波污泥浓度计探头固定于污泥浓度计的下端，包括锁紧环以及固定销，锁紧环由两个对称设置的半圆形环拼合而成，两半圆形环的其中一处结合部向外延伸形成固定边且所述固定边上设有固定孔，另一处结合部铰链连接，还包括一固定销，固定销用于穿过所述固定孔将两半圆形环固定连接。
本实用新型进一步限定的技术方案是：
前述一体式同轴超声波污泥浓度计探头中，固定销由固定杆及固定块组成，固定块连接于固定杆一端，固定杆上远离固定块的一端设有螺纹，固定块上设有通孔。
采用固定销配合螺母来进行锁紧方便快捷，也更加灵活，能根据实际需要进行调节，固定销由固定杆和固定块组成，固定杆一端设有螺纹方便配合螺母进行紧固，固定块方便人们在拧紧的时候进行更有省力更好的紧固，此外固定块上设有通孔，便于在紧固时手指可伸进去辅助拧紧，也节约了材料，降低了成本，减轻了质量，便于使用的携带。
前述一体式同轴超声波污泥浓度计探头中，探头本体与壳体之间通过硅胶密封件进行封装，硅胶密封件与探头本体的外壁之间还设有一层密封圈。
采用硅胶密封件进行密封保证了密封性能，硅胶密封件抗老化性能好，耐候性好，耐高温，且不易脱落，保证了工作的正常进行，同时也延长了探头的使用寿命，降低了成本，在硅胶密封件与探头本体之间还设置了密封圈，进一步加强密封性，确保工作的正常进行，提高工作效率。
本实用新型的有益效果是：
通过壳体上的外螺纹将整个一体式同轴超声波污泥浓度计探头连接到污泥浓度计的下端，同时通过锁紧装置将一体式同轴超声波污泥浓度计探头进一步的紧固在污泥浓度计的下端，提高了稳定性，保证了工作的正常运行，使用锁紧装置安装拆卸方便快捷，可调度大。
壳体的一端开有沉孔，便于接线穿过壳体与探头本体连接，使得外形美观，也保证了整个探头的密封性。
探头本体的一端设有凹槽，能在一体式同轴超声波污泥浓度计探头放入污泥时，污泥在凹槽内，由于凹槽在探头本体竖直方向两端不通透便于检测污泥时的发波和收波，缩短距离，减少占用空间，检测精度高，收波强度得到提高，加强抗干扰能力。
本实用新型缩短了发波端和收波端探头的长度，减少空间占比，并且把发波和收波集成一体，并固定在同一轴线上，收波强度提高，加强抗干扰能力，降低加工成本。
