申请日2015.03.31
公开(公告)日2015.10.07
IPC分类号C02F3/00
摘要
本实用新型涉及一种微型分散型生活污水处理装置。所述的污水处理装置包括溢流分配井和设置在溢流分配井两边的分散型农户生活污水滞留小室，所述的污水滞留小室内设有进水管和出水管并连通至溢流分配井内，所述的溢流分配井上部设有可调溢流堰，所述的溢流分配井外为溢流分配井井壁，所述的溢流分配井井壁呈螺旋体状，所述的溢流分配井内腔自上而下逐渐变大。本实用新型结构简单、去污效果好、反应充分、接触空间大、无动力消耗、生物降解效果好，溢流分配井井壁呈螺旋体状，利于固体无机污物沉淀;污水滞留小室分六层，呈迷宫肠道式，上部设计成曲管，并环绕溢流分配井，使微生物对有机物充分接触空间和充足的消化时间。

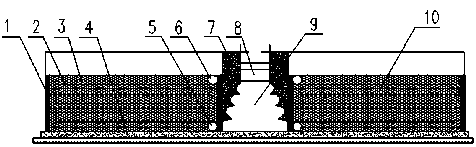

摘要附图
权利要求书
1.微型分散型生活污水处理装置，其特征在于：所述的污水处理装置包括溢流分配井和设置在溢流分配井两边的分散型农户生活污水滞留小室，所述的污水滞留小室内设有进水管和出水管并连通至溢流分配井内，所述的溢流分配井上部设有可调溢流堰，所述的溢流分配井外为溢流分配井井壁，所述的溢流分配井井壁呈螺旋体状，所述的溢流分配井内腔自上而下逐渐变大。
2.根据权利要求1所述的微型分散型生活污水处理装置，其特征在于：所述的出水管设置在污水滞留小室上部，并环绕溢流分配井井壁外侧，所述的进水管设置在污水滞留小室下部。
3.根据权利要求1所述的微型分散型生活污水处理装置，其特征在于：所述的污水滞留小室自上而下分为空间大小相同的六层，所述的污水滞留小室为肠道式，每层污水滞留小室之间设置挡板隔开，所述的每层污水滞留小室内设置若干悬浮生物填料球。
4.根据权利要求1所述的微型分散型生活污水处理装置，其特征在于：所述的进水管、出水管口部设有填料拦网。
说明书
微型分散型生活污水处理装置
技术领域
本实用新型涉及一种分散型农户生活污水处理装置，尤其涉及一种微型分散型生活污水处理装置。
背景技术
农村生活污水是村镇住户家中洗涤、沐浴、厨房炊事、粪便及其冲洗等所产生的污水，含有大量的有机氮，未经处理的生活污水通过点源和非点源排放到自然水体，将各类污染物带入河流，导致出现农村水体富营养化严重、蓝藻及水生植物疯长等诸多生态环境问题;在养殖水体中，施肥、投饵早已成为常态的养殖方式。外来含氮物质的大量投入使养殖水体中常常形成氮积累或氮污染。另一方面是因为水产养殖动物自身代谢产物所形成的有机氮与无机氮产物积累。靠自然条件下的微生物对有机氮的转化率极低。而有机氮的大量积累又会导致养殖水体形成缺氧状态。使分子氨及亚硝态氮积累而导致水产养殖动物出现无机氮中毒症状。在养殖水体中，无论是有机氮的富积还是无机氮的富积，均会引起养殖水体氮污染而造成水质不良。
实用新型内容
本实用新型的目的在于提供一种结构简单、去污效果好、反应充分、接触空间大、无动力消耗、生物降解效果好的微型分散型生活污水处理装置。
本实用新型的技术方案是：所述的污水处理装置包括溢流分配井和设置在溢流分配井两边的分散型农户生活污水滞留小室，所述的污水滞留小室内设有进水管和出水管并连通至溢流分配井内，所述的溢流分配井上部设有可调溢流堰，所述的溢流分配井外为溢流分配井井壁，所述的溢流分配井井壁呈螺旋体状，所述的溢流分配井内腔自上而下逐渐变大。
所述的出水管设置在污水滞留小室上部，并环绕溢流分配井井壁外侧，所述的进水管设置在污水滞留小室下部。
所述的污水滞留小室自上而下分为空间大小相同的六层，所述的污水滞留小室为肠道式，每层污水滞留小室之间设置挡板隔开，所述的每层污水滞留小室内设置若干悬浮生物填料球。
所述的进水管、出水管口部设有填料拦网。
本实用新型结构简单、去污效果好、反应充分、接触空间大、无动力消耗、生物降解效果好，溢流分配井井壁呈螺旋体状，利于固体无机污物沉淀;污水滞留小室分六层，呈迷宫肠道式，上部设计成曲管，并环绕溢流分配井，使微生物对有机物充分接触空间和充足的消化时间。
本实用新型的优点是：当分散型农户生活污水高峰期时，有效截留颗粒有机物，大大降低分散型农户生活污水高峰期时，污染物对周边环境的输入量，能够去除污水高峰期分散型农户生活污水中75%以上颗粒有机物并生物降解，适用于控制污水高峰期分散型农户生活污水污染，降低污水高峰期分散型农户生活污水对水质、生态的污染程度。该装置对污水高峰期分散型农户生活污水的COD、TN和TP平均去除54%、22%和33%以上，该装置无动力消耗，无机电设备，结构简单，效果可靠，维护方便。
