申请日2015.08.05
公开(公告)日2015.12.16
IPC分类号B01D29/03
摘要
本实用新型提供了一种组装式水处理系统初滤箱，包括盖板、过滤层、箱体;所述盖板盖装在箱体上形成封闭箱体，箱体内水平安装有可拆卸的板状过滤层;箱体顶部设置有条状的盖板定位槽，盖板底部设置有形状与盖板定位槽对应匹配的盖板定位块;所述盖板上设置有进水口，所述箱体底部正中设置有出水口。本实用新型调整容易，下方可设置任意用于其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数整体水处理过程;占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
权利要求书

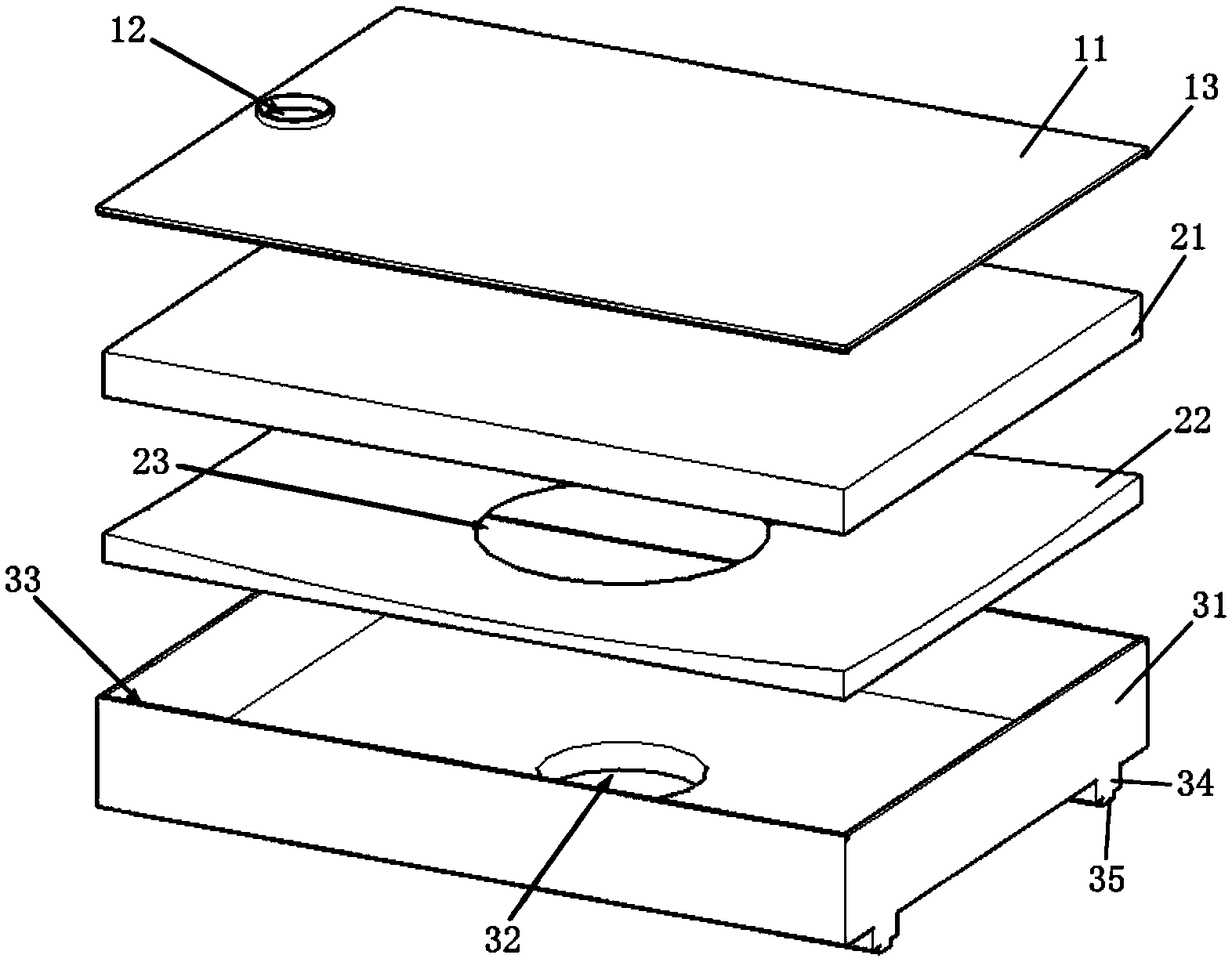

1.一种组装式水处理 系统初滤箱，包括盖板(11)、过滤层(21)、 箱体(31)，其特征在于：所述盖板(11)盖装在箱体(31)上形成 封闭箱体，箱体(31)内水平安装有可拆卸的板状过滤层(21);箱 体(31)顶部设置有条状的盖板定位槽(33)，盖板(11)底部设置 有形状与盖板定位槽(33)对应匹配的盖板定位块(13);所述盖板 (11)上设置有进水口(12)，所述箱体(31)底部正中设置有出水 口(32);所述箱体(31)底部设置有条状的箱体安装块(34)。
2.如权利要求1所述的组装式水处理系统初滤箱，其特征在于： 还包括导流层(22)，导流层(22)设置在箱体(31)内底部位置， 导流层(22)顶面为坡面，导流层(22)正中与出水口(32)对应的 位置上设置有导流口(23)。
3.如权利要求1所述的组装式水处理系统初滤箱，其特征在于： 所述箱体安装块(34)底部还设置有箱体定位块(35)。
说明书
一种组装式水处理系统初滤箱
技术领域
本实用新型涉及一种组装式水处理系统初滤箱，属于水处理技术 领域。
背景技术
现有技术中，对于污水处理，或者是采用平面分布的多个处理池 进行处理，或者是采用整套一体设计的处理系统，采用多个处理池的 方式，处理流程调整容易，但整体占地极大，而采用整套一体设计的 处理系统，占地较小，但处理流程几乎无法调整。
实用新型内容
为解决上述技术问题，本实用新型提供了一种组装式水处理系统 初滤箱，该组装式水处理系统初滤箱通过可组装式结构，能极好的兼 顾占地面积小、处理流程调整容易的特点。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种组装式水处理系统初滤箱，包括盖板、过 滤层、箱体;所述盖板盖装在箱体上形成封闭箱体，箱体内水平安装 有可拆卸的板状过滤层;箱体顶部设置有条状的盖板定位槽，盖板底 部设置有形状与盖板定位槽对应匹配的盖板定位块;所述盖板上设置 有进水口，所述箱体底部正中设置有出水口;所述箱体底部设置有条 状的箱体安装块。
还包括导流层，导流层设置在箱体内底部位置，导流层顶面为坡 面，导流层正中与出水口对应的位置上设置有导流口。
所述箱体安装块底部还设置有箱体定位块。
本实用新型的有益效果在于：①调整容易，下方可设置任意用于 其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所 需要的各种成本问题，而且能适应绝大多数整体水处理过程;②占地 面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问 题;③安全稳定，可靠性强，任何损坏件都可以很容易的取下返修， 而不会对处理过程造成太大影响。
