申请日2015.03.31
公开(公告)日2015.10.14
IPC分类号B01D35/02
摘要
一种水过滤装置和具有该水过滤装置的水处理系统，所述水过滤装置容易取出滤芯。本实用新型的水过滤装置包括主管段和内部设有滤芯的过滤管段，该过滤管段的一端从所述主管段的中途分岔，该过滤管段的另一端被端盖封闭，其中，所述滤芯与所述端盖固定连接。

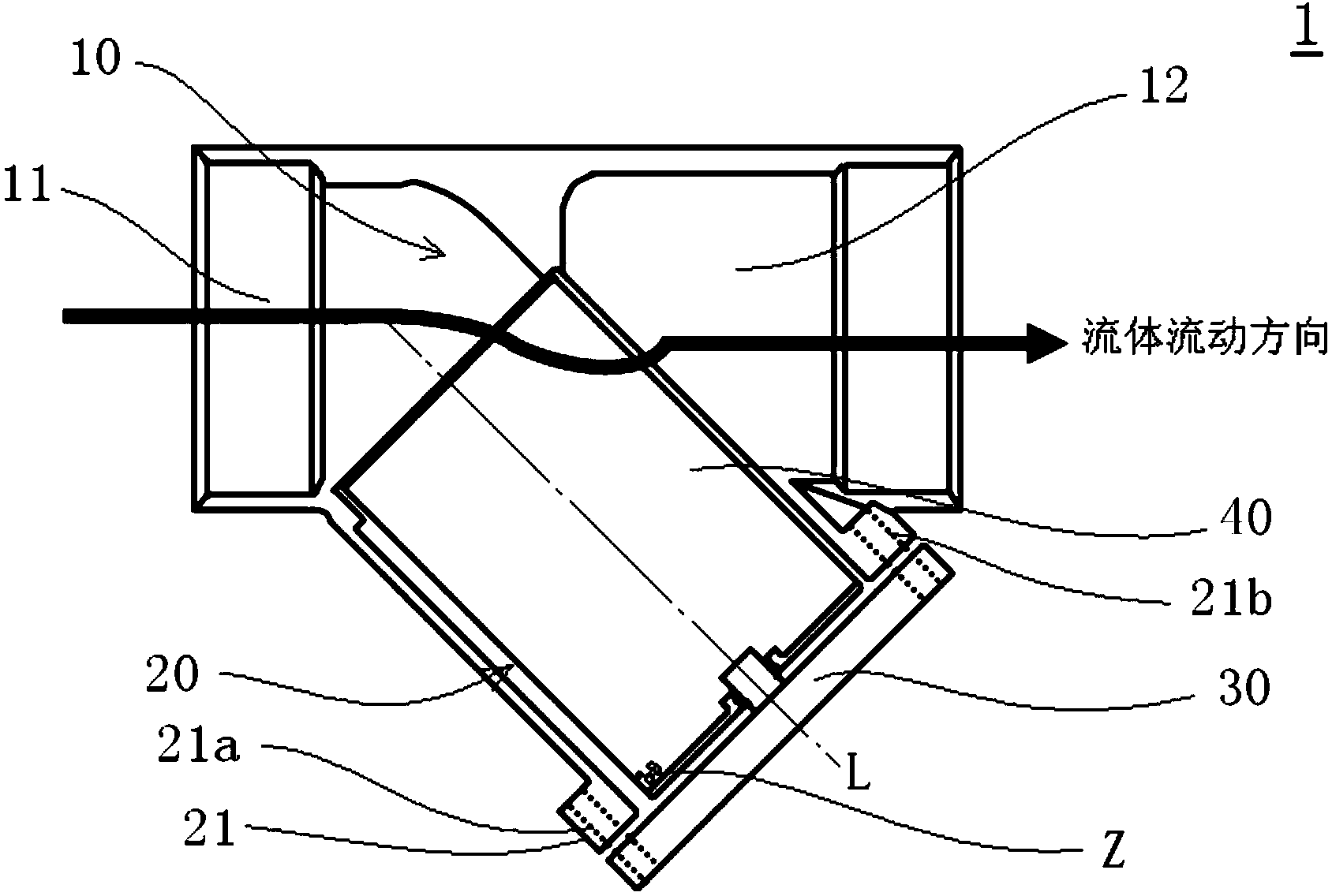

摘要附图
权利要求书
1.一种水过滤装置，包括主管段和内部设有滤芯的过滤管段，该过滤 管段的一端从所述主管段的中途分岔，该过滤管段的另一端被端盖封闭， 其特征在于，
所述滤芯与所述端盖固定连接。
2.如权利要求1所述的水过滤装置，其特征在于，
在所述滤芯的靠近所述端盖的一侧设置有横梁，
所述横梁沿所述滤芯的径向设置，且具有螺孔，
在所述端盖的内侧设置有与所述螺孔相配合的螺丝。
3.如权利要求1所述的水过滤装置，其特征在于，
在所述端盖的内侧设置有朝向所述滤芯延伸的限位环，
所述滤芯与所述限位环相互套设。
4.如权利要求3所述的水过滤装置，其特征在于，
在所述限位环上设置有限位柱，
所述滤芯的靠近所述端盖的一侧具有与所述限位柱相配合的限位孔或 限位槽。
5.如权利要求3所述的水过滤装置，其特征在于，
所述滤芯与所述限位环通过螺纹连接。
6.如权利要求1所述的水过滤装置，其特征在于，
在所述端盖的内侧设置有朝向所述滤芯延伸的卡扣，
所述滤芯的靠近所述端盖的一侧具有与所述卡扣配合的卡钩。
7.如权利要求6所述的水过滤装置，其特征在于，
在所述端盖的内侧隔开间隔地设置有多个所述卡扣，
在所述滤芯的靠近所述端盖的一侧的外缘隔开间隔地设置有多个所述 卡钩。
8.如权利要求1所述的水过滤装置，其特征在于，
所述端盖与所述过滤管段通过螺栓、卡箍和卡扣中的任一者固定连接。
9.如权利要求1所述的水过滤装置，其特征在于，
所述主管段包括与所述过滤管段连通的流入管段和流出管段，
所述流入管段和所述流出管段呈一直线，
所述过滤管段以相对于所述流入管段及所述流出管段倾斜或垂直的方 式设置。
10.如权利要求1所述的水过滤装置，其特征在于，
所述主管段包括与所述过滤管段连通的流入管段和流出管段，
所述流入管段和所述过滤管段呈一直线，
所述流出管段以相对于所述流入管段及所述过滤管段倾斜或垂直的方 式设置。
11.如权利要求1所述的水过滤装置，其特征在于，
在所述端盖与所述过滤管段之间设置有密封圈。
12.如权利要求1所述的水过滤装置，其特征在于，
所述主管段、所述过滤管段、所述端盖及所述滤芯由金属材料或树脂 材料制成。
13.一种水处理系统，其特征在于，
所述水处理系统具有权利要求1至12中任一项所述的水过滤装置。
14.如权利要求13所述的水处理系统，其特征在于，
所述水处理系统是热泵系统、热水系统和净水系统中的任一种。
说明书
水过滤装置和具有该水过滤装置的水处理系统
技术领域
本实用新型涉及水过滤装置和具有该水过滤装置的水处理系统。
背景技术
在输送介质的管道系统中，经常使用过滤器对介质中的杂质(如水中的铁 锈、沙粒等颗粒物)进行过滤，以避免管道受磨损或堵塞。
例如，以往有一种如图12所示的管道过滤器，其包括筒体10X，在筒体 10X的下侧设有接管20X，在接管20X内设有滤篮40X，接管20X的底部设有法 兰盖30X(例如参照专利文献1)。
专利文献1：中国专利公开公报CN102824780A
在使用上述管道过滤器时，流体通过筒体10X进入滤篮40X后，固体杂质 颗粒被阻挡在滤篮40X内，洁净的流体则通过滤篮40X从过滤器出口排出。另 外，在需要清洗时，只要旋开主管底部的螺塞，排净流体，拆下法兰盖，清洗 后重新装入即可。
然而，上述管道过滤器存在以下问题：容易因流体中存在的铁锈等杂质而 导致滤篮40X与接管20X间堵塞卡牢，或者因杂质滋生细菌而导致滤篮40X与 接管20X粘附在一起，滤篮40X在需要清洗时很难从接管20X中取出。
实用新型内容
本实用新型是鉴于上述问题而完成的，其目的在于提供一种容易取出滤芯 的水过滤装置和具有该水过滤装置的水处理系统。
为实现上述目的，本实用新型第一方面的水过滤装置包括主管段和内 部设有滤芯的过滤管段，该过滤管段的一端从所述主管段的中途分岔，该 过滤管段的另一端被端盖封闭，其中，所述滤芯与所述端盖固定连接。
根据本实用新型第一方面的水过滤装置，滤芯与端盖固定连接，因此， 即使在对水进行过滤的过程中因水中存在的铁锈等杂质而导致过滤管段与滤 芯间堵塞卡牢，或者因杂质滋生细菌而导致滤芯粘附于过滤管段，也只需将端 盖拆下就能将滤芯一同拆下，滤芯的清洗、更换方便。
本实用新型第二方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，在所述滤芯的靠近所述端盖的一侧设置有横梁，所述横梁 沿所述滤芯的径向设置，且具有螺孔，在所述端盖的内侧设置有与所述螺 孔相配合的螺丝。
根据本实用新型第二方面的水过滤装置，能利用简单的结构将滤芯与 端盖固定连接。
本实用新型第三方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，在所述端盖的内侧设置有朝向所述滤芯延伸的限位环，所 述滤芯与所述限位环相互套设。
根据本实用新型第三方面的水过滤装置，在组装端盖和滤芯时，能利 用端盖的限位环对滤芯进行引导和限位，容易进行组装。
本实用新型第四方面的水过滤装置是在本实用新型第三方面的水过滤 装置的基础上，在所述限位环上设置有限位柱，所述滤芯的靠近所述端盖 的一侧具有与所述限位柱相配合的限位孔或限位槽。
根据本实用新型第四方面的水过滤装置，能利用简单的结构将滤芯与 端盖固定连接。
本实用新型第五方面的水过滤装置是在本实用新型第三方面的水过滤 装置的基础上，所述滤芯与所述限位环通过螺纹连接。
根据本实用新型第五方面的水过滤装置，能提高端盖与滤芯间的固定强 度。
本实用新型第六方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，在所述端盖的内侧设置有朝向所述滤芯延伸的卡扣，所述 滤芯的靠近所述端盖的一侧具有与所述卡扣配合的卡钩。
根据本实用新型第六方面的水过滤装置，通过卡扣与卡钩结合，可快速 完成端盖与滤芯的装配。
本实用新型第七方面的水过滤装置是在本实用新型第六方面的水过滤 装置的基础上，在所述端盖的内侧隔开间隔地设置有多个所述卡扣，在所 述滤芯的靠近所述端盖的一侧的外缘隔开间隔地设置有多个所述卡钩。
根据本实用新型第七方面的水过滤装置，可使滤芯在其周向上受力较 为平衡。
本实用新型第八方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，所述端盖与所述过滤管段通过螺栓、卡箍和卡扣中的任一 者固定连接。
根据本实用新型第八方面的水过滤装置，能利用简单的结构将端盖与 过滤管段固定连接。
本实用新型第九方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，所述主管段包括与所述过滤管段连通的流入管段和流出管 段，所述流入管段和所述流出管段呈一直线，所述过滤管段以相对于所述 流入管段及所述流出管段倾斜或垂直的方式设置。
本实用新型第十方面的水过滤装置是在本实用新型第一方面的水过滤 装置的基础上，所述主管段包括与所述过滤管段连通的流入管段和流出管 段，所述流入管段和所述过滤管段呈一直线，所述流出管段以相对于所述 流入管段及所述过滤管段倾斜或垂直的方式设置。
本实用新型第十一方面的水过滤装置是在本实用新型第一方面的水过 滤装置的基础上，在所述端盖与所述过滤管段之间设置有密封圈。
根据本实用新型第是十一方面的水过滤装置，能确保端盖与过滤管段间 的密封性。
本实用新型第十二方面的水过滤装置是在本实用新型第一方面的水过 滤装置的基础上，所述主管段、所述过滤管段、所述端盖及所述滤芯由金 属材料或树脂材料制成。
为实现上述目的，本实用新型第十三方面的水处理系统具有本实用新 型第一方面至第十二方面中任一方面所述的水过滤装置。
本实用新型第十四方面的水处理系统是在本实用新型第十三方面的水 处理系统的基础上，所述水处理系统是热泵系统、热水系统和净水系统中 的任一种。
实用新型效果
根据本实用新型，滤芯与端盖固定连接，因此，即使在对水进行过滤的 过程中因水中存在的铁锈等杂质而导致过滤管段与滤芯间堵塞卡牢，或者因杂 质滋生细菌而导致滤芯粘附于过滤管段，也只需将端盖拆下就能将滤芯一同拆 下，滤芯的清洗、更换方便。
