申请日2015.08.05
公开(公告)日2015.12.09
IPC分类号C02F1/00
摘要

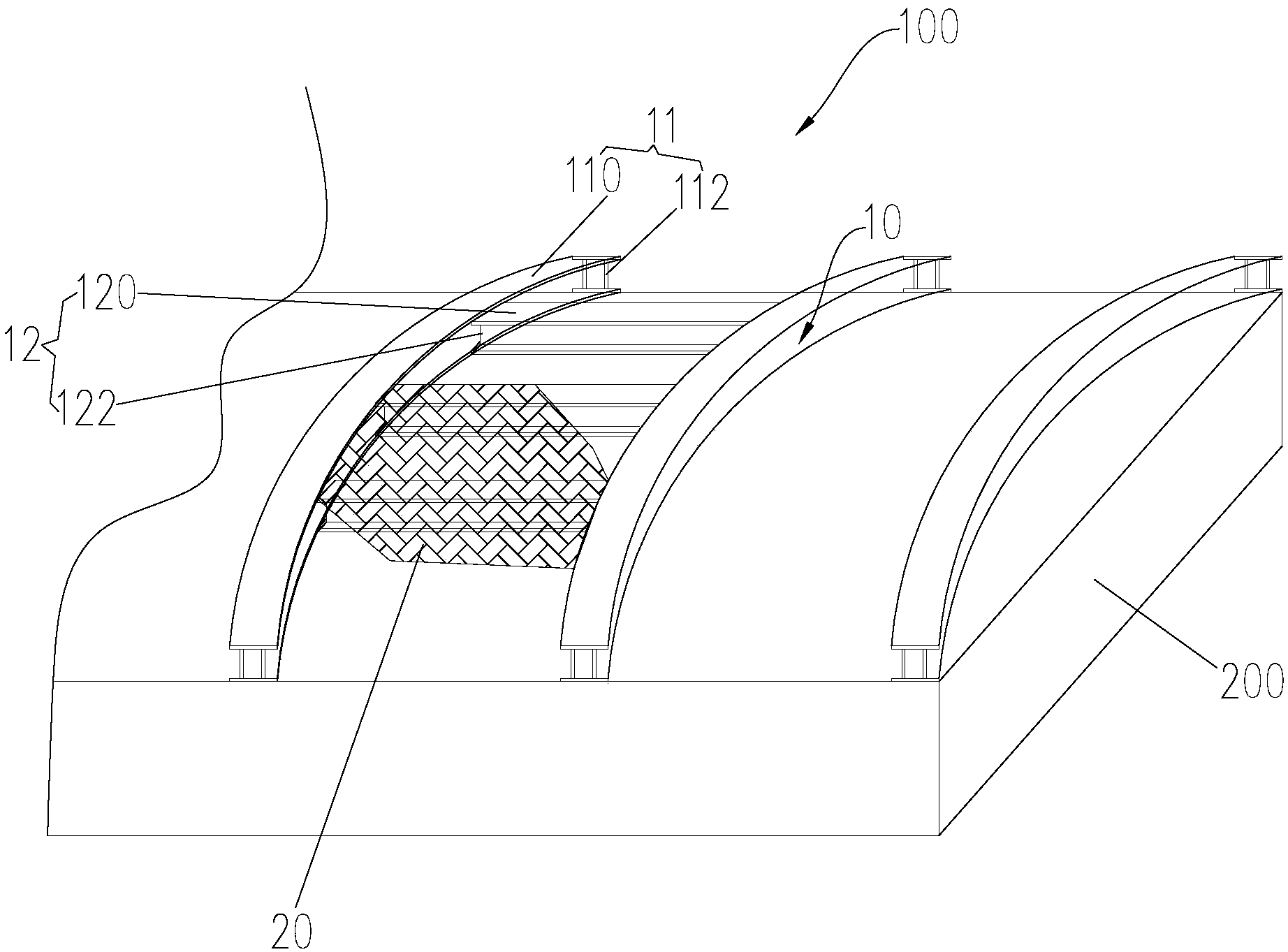

本实用新型提出了一种污水处理池的密封盖，包括一框体及封设于该框体上的一防腐膜，所述框体为玻璃钢框，其包括若干平行间隔设置的拱形纵肋及连接设于每相邻两拱形纵肋之间的若干平行设置的横肋，所述拱形纵肋跨设于污水处理池的前后两侧，并由污水处理池的左侧排列至污水处理池的右侧，所述防腐膜盖设于框体上并将污水处理池密封。本实用新型的密封盖由于采用拱形纵肋的结构，以解决密封盖跨度小的问题，并同时采用框体与防腐膜结合的结构，既保证其具有一定的强度又能达到密封的目的。
权利要求书
1.一种污水 处理池的密封盖，其特征在于：包括一框体及封设于该框体上 的一防腐膜，所述框体为玻璃钢框，其包括若干平行间隔设置的拱形纵肋及连 接设于每相邻两拱形纵肋之间的若干平行设置的横肋，所述拱形纵肋跨设于污 水处理池的前后两侧，并由污水处理池的左侧排列至污水处理池的右侧，所述 防腐膜盖设于框体上并将污水处理池密封。
2.如权利要求1所述的污水处理池的密封盖，其特征在于：每一拱形纵肋 为跨设于污水处理池前后两侧的拱形结构，其包括上下平行间隔设置的两拱形 板及连接支撑设于两拱形板之间的多个支柱，所述两拱形板上下相对设置。
3.如权利要求1或2所述的污水处理池的密封盖，其特征在于：所述横肋 连接设于相邻的两拱形纵肋之间，并与拱形纵肋相垂直，每一横肋包括上下平 行并相对设置的两横板及连接支撑于两横板之间的多个支撑柱。
4.如权利要求2所述的污水处理池的密封盖，其特征在于：所述拱形纵肋 为矩形条状。
5.如权利要求3所述的污水处理池的密封盖，其特征在于：所述横肋为矩 形条状。
说明书
污水处理池的密封盖
技术领域
本实用新型涉及一种盖体，特别是指一种污水处理池的密封盖。
背景技术
近年来，随着人们对环境质量要求的提高，城市污水处理厂的抽气对环境 的影响逐渐引起人们的关注。以往大多数污水处理厂在设计时很少考虑除臭这 一环节，产生的恶臭气味污染了环境，影响了周围居民的生活。因此，必须考 虑对污水处理厂的臭气进行控制和处理。为了有效降低恶臭气体的散发与排放， 应该对污水厂中臭气污染源在最小范围内进行封闭和直接收集。加盖密封是除 臭系统工程中臭气封闭和收集的重要组成部分。目前使用的盖板大部分为平面 形状，跨度较小，且均采用板材连接，成本较高。
实用新型内容
本实用新型提出一种污水处理池的密封盖，解决了现有技术中密封盖跨度 小及成本高等问题。
本实用新型的技术方案是这样实现的：
一种污水处理池的密封盖，包括一框体及封设于该框体上的一防腐膜，所 述框体为玻璃钢框，其包括若干平行间隔设置的拱形纵肋及连接设于每相邻两 拱形纵肋之间的若干平行设置的横肋，所述拱形纵肋跨设于污水处理池的前后 两侧，并由污水处理池的左侧排列至污水处理池的右侧，所述防腐膜盖设于框 体上并将污水处理池密封。
优选方案为，每一拱形纵肋为跨设于污水处理池前后两侧的拱形结构，其 包括上下平行间隔设置的两拱形板及连接支撑设于两拱形板之间的多个支柱， 所述两拱形板上下相对设置。
优选方案为，所述横肋连接设于相邻的两拱形纵肋之间，并与拱形纵肋相 垂直，每一横肋包括上下平行并相对设置的两横板及连接支撑于两横板之间的 多个支撑柱。
优选方案为，所述拱形纵肋为矩形条状。
优选方案为，所述横肋为矩形条状。
本实用新型的有益效果为：
本实用新型的密封盖由于采用拱形纵肋的结构，以解决密封盖跨度小的问 题，并同时采用框体与防腐膜结合的结构，既保证其具有一定的强度又能达到 密封的目的，另外，该密封盖使用的材料均为防腐材料，适应于各种除臭封闭， 且体量轻、易于加工。
