申请日2015.03.31
公开(公告)日2015.12.09
IPC分类号B01F15/00
摘要
本实用新型涉及一种污水处理用潜水搅拌装置，包括双轴电机以及两个搅拌组件;双轴电机的两个输出轴分别与一搅拌组件传动连接，其中两个搅拌组件的结构相同;所述搅拌组件包括转轴、搅拌轮以及叶轮;所述搅拌轮以及叶轮均固定套装在转轴上，且搅拌轮与叶轮之间具有间隔;所述搅拌轮包括套设在转轴上的圆盘及形成在圆盘周缘的上下交替排布的若干凸缘;所述转轴与双轴电机的输出轴传动连接。本实用新型的污水处理用潜水搅拌装置的搅拌效果非常彻底，可以使整个污泥池搅拌均匀，不留死角。

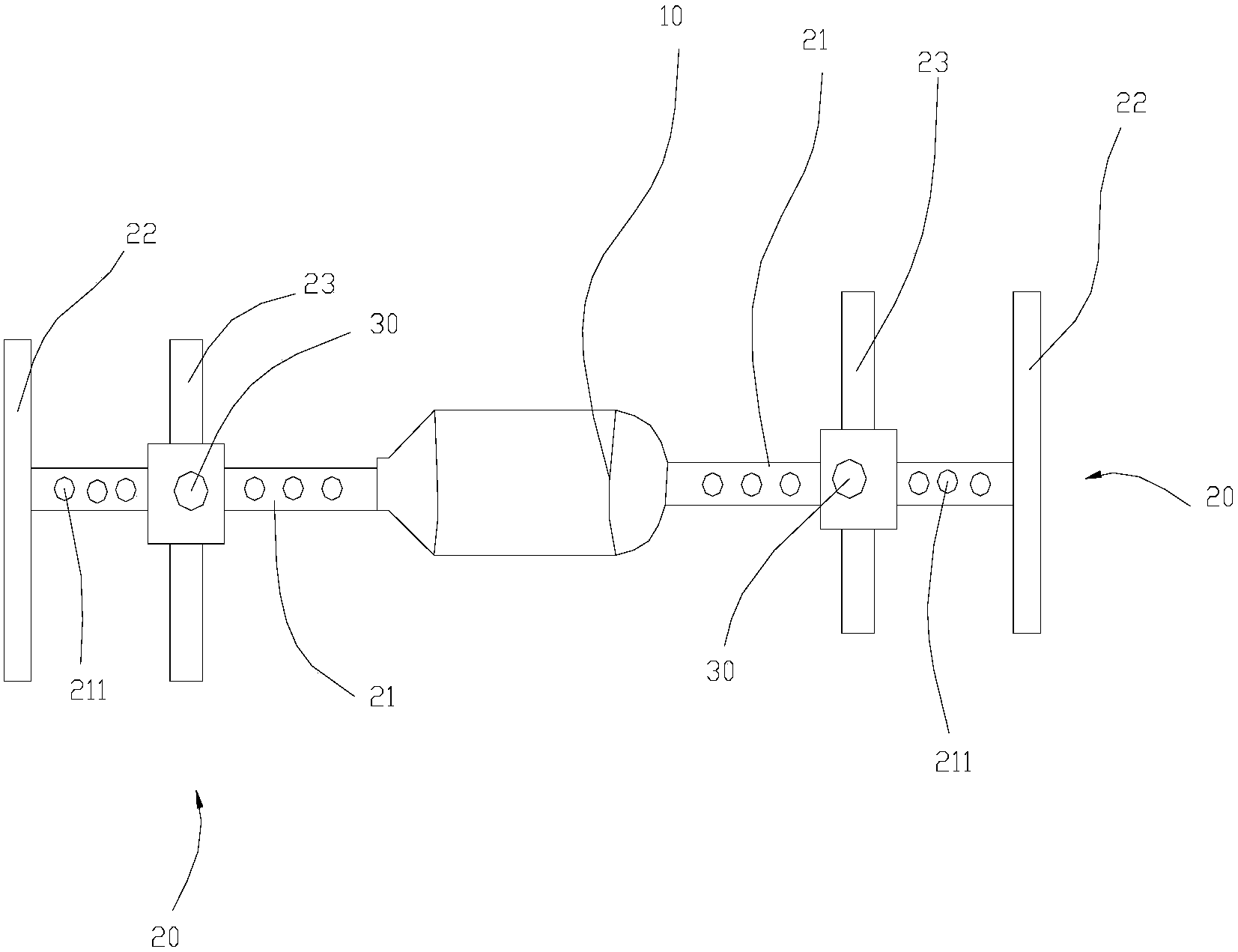

摘要附图
权利要求书
1.一种污水处理用潜水搅拌装置，其特征在于：包括双轴电机以及两个搅拌组件;双轴电机的两个输出轴分别与一搅拌组件传动连接，其中两个搅拌组件的结构相同;所述搅拌组件包括转轴、搅拌轮以及叶轮;所述搅拌轮以及叶轮均固定套装在转轴上，且搅拌轮与叶轮之间具有间隔;所述搅拌轮包括套设在转轴上的圆盘及形成在圆盘周缘的上下交替排布的若干凸缘;所述转轴与双轴电机的输出轴传动连接。
2.如权利要求1所述的污水处理用潜水搅拌装置，其特征在于：所述转轴上沿径向开设若干安装孔，所述安装孔沿着转轴的轴向等间距地并排排列，所述安装孔用于安装叶轮。
3.如权利要求2所述的污水处理用潜水搅拌装置，其特征在于：所述叶轮包括环套及安装在环套上的若干叶片，所述环套套设在转轴上。
4.如权利要求3所述的污水处理用潜水搅拌装置，其特征在于：所述环套上设置有螺栓，并开设有安装螺栓的通孔;通孔设置在相邻两叶片之间;螺栓穿过该通孔并旋接至相应的安装孔内。
5.如权利要求3所述的污水处理用潜水搅拌装置，其特征在于：所述叶片等间距地固定安装在所述环套的外圆周上。
6.如权利要求2或者3所述的污水处理用潜水搅拌装置，其特征在于：所述凸缘与所述圆盘的盘面垂直。
说明书
一种污水处理用潜水搅拌装置
技术领域
本实用新型涉及一种搅拌装置，尤其是涉及一种污水处理用潜水 搅拌装置。
背景技术
潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌 和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作 用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。目前的 潜水搅拌设备搅拌效果欠佳，尤其是搅拌存在死角，对沉底已经存在 污泥层搅拌不彻底。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在于提供一种可提高 搅拌效果的潜水搅拌装置。
为实现上述目的，本实用新型采用如下技术方案：
一种污水处理用潜水搅拌装置，包括双轴电机以及两个搅拌组 件;双轴电机的两个输出轴分别与一搅拌组件传动连接，其中两个搅 拌组件的结构相同;所述搅拌组件包括转轴、搅拌轮以及叶轮;所述 搅拌轮以及叶轮均固定套装在转轴上，且搅拌轮与叶轮之间具有间 隔;所述搅拌轮包括套设在转轴上的圆盘及形成在圆盘周缘的上下交 替排布的若干凸缘;所述转轴与双轴电机的输出轴传动连接。
优选的，所述转轴上沿径向开设若干安装孔，所述安装孔沿着转 轴的轴向等间距地并排排列，所述安装孔用于安装叶轮。
优选的，所述叶轮包括环套及安装在环套上的若干叶片，所述环 套套设在转轴上。
优选的，所述环套上设置有螺栓，并开设有安装螺栓的通孔;通 孔设置在相邻两叶片之间;螺栓穿过该通孔并旋接至相应的安装孔 内。
优选的，所述叶片等间距地固定安装在所述环套的外圆周上。
优选的，所述凸缘与所述圆盘的盘面垂直。
本实用新型的有益效果如下：
该污水处理用潜水搅拌装置通过设置双轴电机的两个输出轴分 别与一搅拌组件传动连接，使得搅拌效果非常彻底，即可使整个污泥 池搅拌均匀，不留死角。
