申请日2015.03.31
公开(公告)日2015.12.30
IPC分类号C02F9/14
摘要
本发明公开了一种防堵塞的污水净化方法及其装置，该方法的步骤包括：通过污水进水口将污水注入到净化装置，净化装置包括至少一级的湿地净化单元，湿地净化单元由上到下包括硬填料湿地层、隔层板和软填料污水层;硬填料湿地层对污水进行好氧处理;好氧处理后的水通过隔层板流入下层的软填料污水层，进行厌氧处理;厌氧处理后的水由出水口排出或者注入下一级湿地净化单元继续好氧处理和厌氧处理，使得最后一级湿地净化单元的出水口排出的净化水水质达标。本发明采用隔层板将容器分隔成上下两层，有效解决了传统人工湿地净化后期的填料堵塞、蚊蝇滋生，净化水水质差的难题，适用于农村、城镇居民生活区污水的净化。

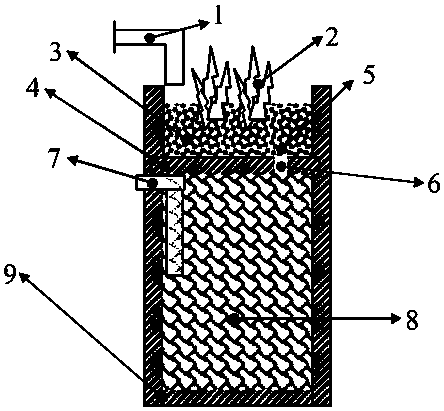

摘要附图
权利要求书
1.一种防堵塞的污水净化方法，其特征在于，包括以下步骤：
1)污水注入：通过污水进水口将污水注入到净化装置内，所述净化装置包括至少一级的湿地净化单元，湿地净化单元包括上层的硬填料湿地层、中间的隔层板和下层的软填料污水层;
2)好氧处理：硬填料湿地层内的硬填料和湿地植物对污水进行好氧处理;
3)厌氧处理：经好氧处理后的水通过隔层板上的硬填料湿地层出水口和污水连接管流入下层的软填料污水层，软填料污水层内的软填料对污水进行厌氧处理;
4)净化水排出：经厌氧处理后的水由出水口直接排出或者继续注入下一级湿地净化单元进行好氧处理和厌氧处理的循环，使得从最后一级湿地净化单元的出水口排出的净化水水质达标。
2.根据权利要求1所述的防堵塞的污水净化方法，其特征在于，所述出水口所在高度低于硬填料湿地层内硬填料顶部水平线位置。
3.一种防堵塞的污水净化装置，其特征在于，包括容器，所述容器的上部一侧设有污水进水口，用于污水的流入;隔层板将容器分隔成独立的上下两层;上层为硬填料湿地层，所述硬填料湿地层包括硬填料和湿地植物;下层为软填料污水层，所述软填料污水层包括软填料;所述隔层板上开有一个上下贯通的硬填料湿地层出水口，用于安装污水连接管，所述硬填料湿地层通过污水连接管与软填料污水层连接成为一个湿地净化单元，所述软填料污水层的上部一侧设有出水口，用于排出净化水。
4.根据权利要求3所述的防堵塞的污水净化装置，其特征在于，将两个及两个以上的湿地净化单元并联或串联为一个复合型净化系统。
5.根据权利要求4所述的防堵塞的污水净化装置，其特征在于，当两个及两个以上的湿地净化单元串联时，所述出水口通过连接管穿过隔层板设置在硬填料湿地层的侧壁上。
6.根据权利要求3-5任一所述的防堵塞的污水净化装置，其特征在于，所述隔层板为钢筋混凝土材质、钢材板、塑料板、竹木材料板、泥土及其制品中的一种或两种以上的混合体。
说明书
一种防堵塞的污水净化方法及其装置
技术领域
本发明涉及生活污水深度净化技术领域，具体是一种防堵塞的污水净化方法及其装置。
背景技术
污水是造成江、河、湖泊等水域污染的一个重要因素;当前，为了处理污水以降低污水对水环境的影响，各种污水的处理设施和处理技术不断在使用。其中生活污水的处理，特别是人工湿地污水处理技术因投资小在处理生活废水中得到了较为广泛的应用，但是传统的人工湿地在污水净化过程中，污水淹没湿地填料致使填料易堵塞淤积、水面蚊蝇滋生、水体黑臭等一系列的运行后续问题凸显，导致湿地设施污水净化效果差、使用寿命短，最终造成设施的报废，给当地造成了严重的环境二次污染。
发明内容
本发明的目的在于提供一种防堵塞的污水净化方法及其装置，有效解决了传统人工湿地在污水净化过程中后期填料堵塞淤积、蚊蝇滋生，净化出水水质差的难题，特别适用于农村生活污水净化，城镇居民生活区污水净化领域。
为实现上述目的，本发明提供如下技术方案：
一种防堵塞的污水净化方法，包括以下步骤：
1)污水注入：通过污水进水口将污水注入到净化装置内，所述净化装置包括至少一级的湿地净化单元，湿地净化单元包括上层的硬填料湿地层、中间的隔层板和下层的软填料污水层;
2)好氧处理：硬填料湿地层内的硬填料和湿地植物对污水进行好氧处理;
3)厌氧处理：经好氧处理后的水通过隔层板上的硬填料湿地层出水口和污水连接管流入下层的软填料污水层，软填料污水层内的软填料对污水进行厌氧处理;
4)净化水排出：经厌氧处理后的水由出水口直接排出或者继续注入下一级湿地净化单元进行好氧处理和厌氧处理的循环，使得从最后一级湿地净化单元的出水口排出的净化水水质达标。
作为本发明进一步的方案：所述出水口所在高度低于硬填料湿地层内硬填料顶部水平线位置。
一种防堵塞的污水净化装置，包括容器，所述容器的上部一侧设有污水进水口，用于污水的流入;隔层板将容器分隔成独立的上下两层;上层为硬填料湿地层，所述硬填料湿地层包括硬填料和湿地植物;下层为软填料污水层，所述软填料污水层包括软填料;所述隔层板上开有一个上下贯通的硬填料湿地层出水口，用于安装污水连接管，所述硬填料湿地层通过污水连接管与软填料污水层连接成为一个湿地净化单元，所述软填料污水层的上部一侧设有出水口，用于排出净化水。
作为本发明进一步的方案：将两个及两个以上的湿地净化单元并联或串联为一个复合型净化系统。
作为本发明进一步的方案：当两个及两个以上的湿地净化单元串联时，所述出水口通过连接管穿过隔层板设置在硬填料湿地层的侧壁上。
作为本发明进一步的方案：所述隔层板为钢筋混凝土材质、钢材板、塑料板、竹木材料板、泥土及其制品中的一种或两种以上的混合体。
与现有技术相比，本发明的有益效果是：采用独特的隔层板将容器分隔成上下两层结构，并将出水口直接设置在软填料污水层的侧壁上或者通过连接管穿过隔层板延伸到硬填料湿地层的侧壁上(必须确保出水口所在高度低于硬填料湿地层内硬填料顶部水平线位置)，使得污水在净化过程中都不会淹没硬填料，蚊蝇难以在硬填料上产卵繁殖，不会产生水体黑臭现象，硬填料不易堵塞，湿地植物的根系也不易腐败，污水处理后的水质持续稳定效果显著，处理后的出水水质N、P、COD、BOD、SS等污染指标持续稳定达到城镇污水处理厂污染物排放标准一级A标以上。本发明处理的出水可以回用为场地冲洗水、厕所冲洗水、园林景观绿化用水等循环使用，不仅有效治理了污水，净化了环境，还节约了水资源。本发明还可作为城镇污水处理厂的提标改造的处理设施，具有投资小、处理工艺简单、易实施、效果好的特点，值得大面积推广。
