申请日2015.03.30
公开(公告)日2015.07.22
IPC分类号C02F11/04; C02F9/14
摘要
本发明涉及一种污水处理并制取沼气的方法与装置，至少包括好氧处理单元的污水微生物处理净化系统所排出的生物污泥与作为被处理对象的污水原水进行混合后的吸附沉降过程;经吸附沉降过程后的上清液进入所述污水微生物处理净化系统进行生物处理的污水生物处理过程;经吸附沉降过程后的污泥进入污泥厌氧发酵制沼气系统进行厌氧发酵制沼气的污泥厌氧发酵制沼气过程。通过污水微生物处理净化系统所排出的生物污泥与污水原水的吸附沉淀分离，将污水原水中的颗粒有机污染物及部分溶解性污染物吸附到污泥中进行厌氧发酵制取沼气，既提高了厌氧制沼气的产量和速度，也降低了污水净化的负荷、减少曝气量和剩余污泥产生量;处理效率高，回收生物质能效率高。

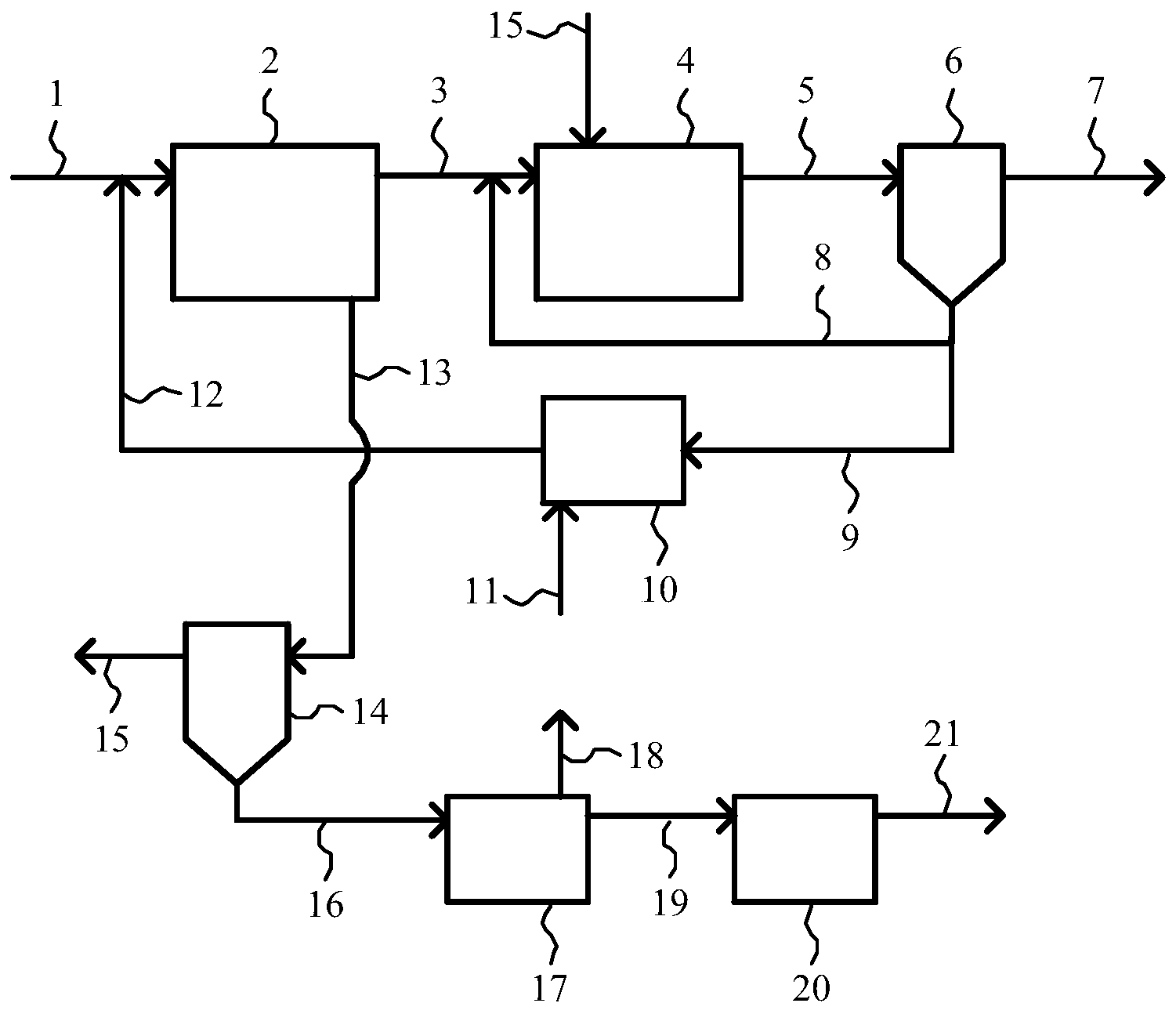

摘要附图
权利要求书
1.一种污水处理并制取沼气的方法，其特征是至少由如下过程组成：
(1)包括了好氧处理单元的污水微生物处理净化系统所排出的生物污泥与 作为被处理对象的污水原水进行混合后的吸附沉降过程;
(2)经吸附沉降过程得到的上清液进入所述污水微生物处理净化系统进行 生物处理的污水生物处理过程;
(3)经吸附沉降过程得到的污泥进入污泥厌氧发酵制沼气系统进行厌氧发 酵制沼气的污泥厌氧发酵制沼气过程。
2.如权利要求1所述的污水处理方法，其特征是污泥厌氧发酵制沼气过程完成 后的污泥进行污泥的机械脱水处理，达到含水率85%以下后作为剩余污泥排 出。
3.如权利要求1所述的污水处理方法，其特征在于由污水微生物处理净化系统 所排出的污泥在与污水原水进行混合前，对所述污泥进行空气曝气，曝气时 间在15-120分钟，污泥中溶解氧在1-5mg/l之间。
4.实现权利要求1所述污水处理方法的装置，其特征在于至少包括污泥与污水 原水混合后的吸附沉降池、对吸附沉降后的上清液进行微生物处理的污水生 物处理装置、吸附沉降后的污泥进行污泥厌氧发酵制沼气的污泥厌氧发酵制 沼气装置;吸附沉降池的污泥入口与污水生物处理装置的沉淀池的污泥出口 连接，吸附沉降池的上清液出口与污水生物处理装置的污水入口相连接，吸 附沉降池的污泥出口与污泥厌氧发酵制沼气装置的污泥入口相连接。
说明书
一种污水处理并制取沼气的方法与装置
技术领域
本发明涉及一种污水处理并制取沼气的方法与装置，特别是利用活性污泥与污水混合 发生的吸附沉降作用，实现污水中悬浮、胶体状态的有机物与其他溶解性污染物分离，对 吸附着大量有机物的污泥进行厌氧发酵回收沼气，以及对分离后的上清液继续生物处理的 方法，属于水处理技术及环保领域。
背景技术
随着我国对水资源保护重视程度的提高，国家大力推广、发展污水处理。以城市污水 为代表的典型污水处理方法如下：污水经过格栅去除体积较大的无机杂质后进入污水处理 系统，污水流经沉砂池、初沉池去除颗粒较小的无机杂质后，再经过厌氧、缺氧、好氧等 工序，最后污水中绝大部分的污染物转移到污泥中，或者转化为二氧化碳、水、氮气等对 环境影响较小的物质，实现污水达标排放，而水处理过程中产生的剩余污泥经过浓缩后进 行厌氧发酵产沼气，或者浓缩后直接进行脱水外运等处理。该法虽然能够处理污染物，实 现处理后的污水达标排放，但是存在能耗高、剩余污泥产量大、难处理的问题。一方面， 典型的污水处理方法主要能耗来源于好氧处理污水中有机污染物，为了将有机物彻底氧化 转化为二氧化碳，需要进行鼓风曝气给微生物提供充足的氧气，因此鼓风机消耗大量的电 能。另一方面，污水处理过程中产生的剩余污泥主要组分是好氧微生物细胞，细胞壁的包 裹和微生物胞外物的厌氧分解率低，发酵速度慢。所以利用剩余污泥进行厌氧发酵产沼气， 存在发酵时间长、沼气产量低的问题。因此，探索一种能够降低水处理能耗，并提高剩余 污泥厌氧发酵产沼气的效率，实现污泥减量化，回收生物质能的方法非常必要。本发明从 改变活性污泥去除有机污染物的方法着手，提供一种低能耗、低污泥量、回收生物质能的 方法，为解决本领域的技术经济难题提供技术手段。
发明内容
本发明的目的在于提供一种既高效又节能的污水处理流程并制取沼气的方法与装置， 通过污水微生物处理净化系统所排出的好氧剩余污泥与作为被处理对象的污水原水进行 吸附沉降，将污水原水分成含有高浓度悬浮和胶体状态有机污染物的污泥和主要含有溶解 性污染物的上清液，最后分别进行厌氧发酵产沼气和好氧生物处理，以达到净化污水并且 回收生物质能的目的。与传统的活性污泥法的水处理流程相比，本方法具有处理效率高、 处理能耗低、剩余污泥产生量少、能够回收生物质能等特点。
本发明是采用如下技术方案实现的：
一种污水处理并制取沼气的方法，至少由如下过程组成：
(1)包括了好氧处理单元的污水微生物处理净化系统所排出的生物污泥与作为被处 理对象的污水原水进行混合后的吸附沉降过程;
(2)经吸附沉降过程后得到的上清液进入所述污水微生物处理净化系统进行生物处 理的污水生物处理过程;
(3)经吸附沉降过程得到的污泥进入污泥厌氧发酵制沼气系统进行厌氧发酵制沼气 的污泥厌氧发酵制沼气过程。
污泥厌氧发酵制沼气过程完成后的污泥进行污泥的机械脱水处理，达到含水率85%以 下后作为剩余污泥排出。
由污水微生物处理净化系统所排出的污泥在与污水原水进行混合前，对所述污泥进行 空气曝气，曝气时间在15-120分钟，污泥中溶解氧在1-5mg/l之间。
本发明污水处理并制取沼气的装置，至少包括污泥与污水原水混合后的吸附沉降池、 对吸附沉降后的上清液进行微生物处理的污水生物处理装置、吸附沉降后的污泥进行污泥 厌氧发酵制沼气的污泥厌氧发酵制沼气装置;吸附沉降池的污泥入口与污水生物处理装置 的沉淀池的污泥出口连接，吸附沉降池的上清液出口与污水生物处理装置的污水入口相连 接，吸附沉降池的污泥出口与污泥厌氧发酵制沼气装置的污泥入口相连接。
具体说明如下：
活性污泥具有很强的吸附能力，与污水原水接触时，原水中呈悬浮和胶体状态的有机 污染物即被活性污泥所凝聚和吸附，通过污泥的沉降作用，使悬浮和胶体状态的有机污染 物从流入原水分离。一般，城市污水与污泥接触30min内，污水BOD的去除率可达40-70%。 所以通过包括了好氧处理单元的污水微生物处理净化系统所排出的生物污泥与作为被处 理对象的污水原水吸附沉降作用，能够把原水中悬浮、胶体状态的有机污染物与溶解性污 染物进行分离，污水原水被分为含有溶解性污染物的上清液和吸附了悬浮、胶体状态有机 物的污泥。
分离后的含有溶解性污染物的上清液进入污水微生物处理净化系统，与传统工艺的直 接流入污水微生物处理净化系统的原水相比，上清液所含的有机物浓度降低，从而能够减 少污水微生物处理净化系统彻底氧化污水中有机物所需的曝气量，节省电耗;同时，由于 上清液有机物含量比原水低，与传统工艺相比，微生物繁殖相对较弱，所以，污水微生物 处理净化系统产生的剩余污泥量较少。所述污水微生物处理净化系统可以是只有好氧处理 单元的系统，也可以是包括了厌氧、缺氧单元的各种处理工艺系统，例如厌氧-缺氧-好氧， 厌氧-好氧-缺氧-好氧，氧化沟，间歇曝气处理等，但不限于这些工艺。
分离后的吸附着大量悬浮和胶体状体有机物的污泥进入污泥厌氧发酵装置，与传统工 艺污水微生物处理净化系统产生的剩余污泥进行厌氧发酵相比，本发明进入污泥厌氧发酵 装置的污泥有机物浓度较高，且所含的有机物除了微生物细胞，还含有易于厌氧发酵来源 于原水的悬浮、胶体状态的有机物，因此，该发明的厌氧发酵比传统工艺的厌氧发酵速度 快、沼气产量大，能更高效地实现污水中生物质能的回收利用。
污水微生物处理净化系统所排出的好氧剩余污泥9在与污水原水1进行混合前，对所 述污泥进行空气曝气，保证所述污泥中的微生物处于內源呼吸阶段，使与污水原水混合的 污泥具有更好的吸附性能。
所发明的污水处理并制取沼气的方法具体流程为：对吸附沉降后的上清液进行了包括 好氧处理单元在内的微生物处理的污水生物处理净化装置4中排出的生物污泥从出水沉淀 池6流出作为好氧剩余污泥送至污泥曝气调质池10，经曝气调质后的污泥流到吸附沉降池 2，与流入吸附沉降池的污水原水1进行充分混合，活性污泥表面吸附水中大量的悬浮和 胶体状态的有机物，待吸附充分后，将污泥与上清液进行分离。上清液3流入至少包括了 好氧处理单元的污水生物处理净化装置4，净化处理完成后流入出水沉淀池6，泥水分离 后作为处理后的净水7排放。而从吸附沉降池2分离后的吸附着大量有机物的污泥则进入 污泥浓缩池14，降低污泥含水率后，再进入厌氧发酵制沼气装置17，厌氧发酵产生的沼 气回收利用，厌氧发酵后的沼气发酵污泥19作为整个系统的剩余污泥排出，并进入污泥 机械脱水装置20进行机械脱水处理，达到含水率85%以下，作为最终剩余污泥21运往污 泥处理处置或资源化工序。
所述的吸附沉降池中污泥与污水的分离，在吸附沉降池中进行，采用自然沉降方法或 机械分离，也可以将吸附与沉降在不同的容器中进行。
所述的污泥曝气调质池根据泥水混合物在沉淀池的沉淀时间以及污水原水中悬浮态和 胶体态有机物含量选择是否设置。若泥水混合物在沉淀池的沉淀时间较长，则污泥中的微 生物消耗大量自身的有机物，处于內源呼吸期，污泥吸附能力较强，则可以选择不设置曝 气调质池。若污水原水中所含的悬浮和胶体状态的有机污染物较少，则也可以选择不设置 曝气调质池。
所述的吸附污泥浓缩池根据吸附完成后的泥水混合物在吸附沉降池沉降时间以及污水 原水中悬浮态和胶体态有机物含量选择是否设置。若吸附完成后的泥水混合物在吸附沉降 池沉降时间较长，分离后的污泥含水率较低，污泥吸附有机物的浓度相对较高，则可以选 择不设置污泥浓缩池。若污水原水中所含的悬浮态和胶体状态的有机污染物较多，分离后 污泥吸附着大量有机物，则可以选择不设置污泥浓缩池。
本发明的有益效果是通过污水微生物处理净化系统所排出的生物污泥与污水原水的吸 附沉降分离，将污水原水中的颗粒有机污染物及部分溶解性污染物吸附到污泥中进行厌氧 发酵制取沼气，既提高了厌氧制沼气的产量和速度，也降低了污水净化的负荷、减少曝气 量，降低能耗，并减少剩余污泥产生量。故本方法具有处理效率高、能耗低、剩余污泥产 生量少、回收生物质能效率高等特点。
