申请日2015.03.30
公开(公告)日2015.08.12
IPC分类号G05B19/418
摘要
本实用新型公开了一种金属表面处理废水深度处理及回用工程自动控制系统，包括箱体，所述箱体中安装有PC机监测设备、PLC监控设备和通讯设备，所述PLC监控设备与所述通讯设备电性联通，所述PLC监控设备能够通过所述通讯设备将工业现场各种设备的运行状态传信于所述PC机监测设备，所述箱体上固设有若干检测仪表和若干控制旋钮，所述检测仪表和所述控制旋钮均与所述PC机监测设备电性联通，所述PLC监控设备和所述通讯设备均呈冗余设置。该金属表面处理废水深度处理及回用工程自动控制系统具有较高的稳定性和兼容性，能够简化程序。

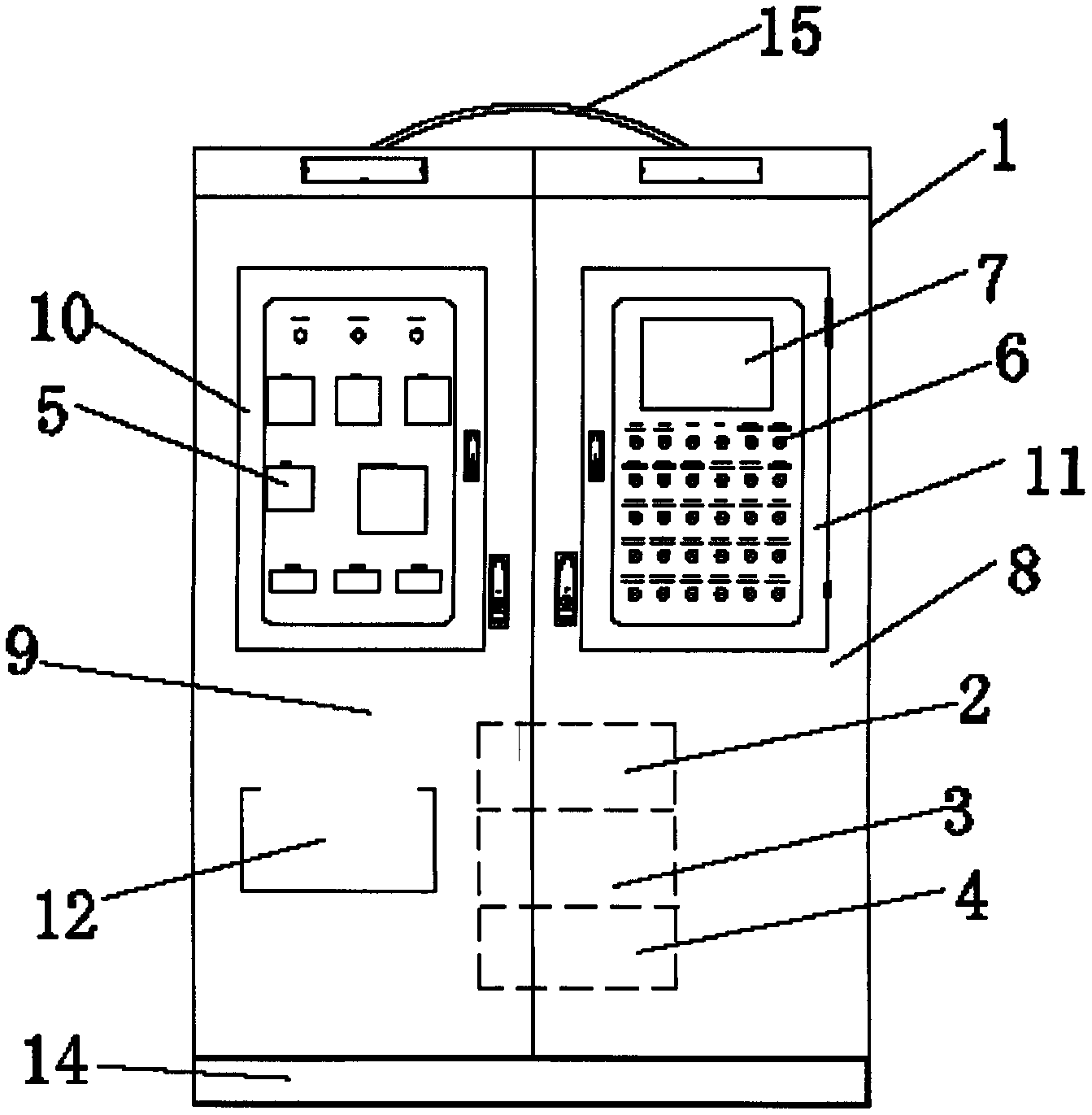

摘要附图
权利要求书
1.一种金属表面处理废水深度处理及回用工程自动控制系统，包括箱体(1)，所述箱体中安装有PC机监测设备(2)、PLC监控设备(3)和通讯设备(4)，所述PLC监控设备与所述通讯设备电性联通，所述PLC监控设备能够通过所述通讯设备将工业现场各种设备的运行状态传信于所述PC机监测设备，其特征在于：所述箱体上固设有若干检测仪表(5)和若干控制旋钮(6)，所述检测仪表和所述控制旋钮均与所述PC机监测设备电性联通，所述PLC监控设备和所述通讯设备均呈冗余设置。
2.根据权利要求1所述的金属表面处理废水深度处理及回用工程自动控制系统，其特征在于：所述箱体上还固设一触摸式液晶屏(7)，所述触摸式液晶屏与所述PC机监测设备电性联通，所述触摸式液晶屏能显示异常数据发出警报以及控制所述PC机监测设备实时调整和记录数据。
3.根据权利要求1所述的金属表面处理废水深度处理及回用工程自动控制系统，其特征在于：所述箱体上并排设置有内门(8)和外门(9)，所述外门上设有一观测区(10)，所述检测仪表位于所述观测区中，所述内门上设有操控区(11)，所述控制旋钮和所述触摸式液晶屏均位于所述操控区中，所述外门上设有一资料盒(12)，所述内、外门上均设有门锁，所述观测区和所述操控区上均设有门锁。
4.根据权利要求1所述的金属表面处理废水深度处理及回用工程自动控制系统，其特征在于：所述箱体的两侧及背部均开设有若干散热口(13)。
5.根据权利要求1-4中任意一项所述的金属表面处理废水深度处理及回用工程自动控制系统，其特征在于：所述箱体的底部可拆卸固定一支撑座(14)。
6.根据权利要求1-4中任意一项所述的金属表面处理废水深度处理及回用工程自动控制系统，其特征在于：所述箱体的顶部安装一吊环(15)。
说明书
金属表面处理废水深度处理及回用工程自动控制系统
技术领域
本实用新型涉及自动控制技术领域，具体而言，涉及一种金属 表面处理废水深度处理及回用工程自动控制系统。
背景技术
目前，自动控制技术在中水回用系统中的应用发展迅速。控制 系统包括PC机监测中心、PLC监控设备，通讯设备及附件、现场传 感器及检测仪表等。
它的工作原理是：PLC监控设备是工业现场与监测中心之间的 桥梁纽带，一方面它采集现场仪表、变送器、设备运行状态等信号， 另一方面它又与监测中心通讯，执行有关命令。然而现有自控技术 水平参差不齐，仍然存在着稳定性较差，兼容性不好，修改程序繁 琐等问题。
实用新型内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一 种金属表面处理废水深度处理及回用工程自动控制系统，具有较高 的稳定性和兼容性，能够简化程序。
为实现上述技术目的，达到上述技术效果，本实用新型通过以 下技术方案实现：
一种金属表面处理废水深度处理及回用工程自动控制系统，包 括箱体，所述箱体中安装有PC机监测设备、PLC监控设备和通讯设 备，所述PLC监控设备与所述通讯设备电性联通，所述PLC监控设 备能够通过所述通讯设备将工业现场各种设备的运行状态传信于所 述PC机监测设备，其特征在于：所述箱体上固设有若干检测仪表和 若干控制旋钮，所述检测仪表和所述控制旋钮均与所述PC机监测设 备电性联通，所述PLC监控设备和所述通讯设备均呈冗余设置。
作为本实用新型的进一步改进，所述箱体上还固设一触摸式液 晶屏，所述触摸式液晶屏与所述PC机监测设备电性联通，所述触摸 式液晶屏能显示异常数据发出警报以及控制所述PC机监测设备实 时调整和记录数据。
作为本实用新型的进一步改进，所述箱体上并排设置有内门和 外门，所述外门上设有一观测区，所述检测仪表位于所述观测区中， 所述内门上设有操控区，所述控制旋钮和所述触摸式液晶屏均位于 所述操控区中，所述外门上设有一资料盒，所述内、外门上均设有 门锁，所述观测区和所述操控区上均设有门锁。
作为本实用新型的进一步改进，所述箱体的两侧及背部均开设 有若干散热口。
作为本实用新型的进一步改进，所述箱体的底部可拆卸固定一 支撑座。
作为本实用新型的进一步改进，所述箱体的顶部安装一吊环。
本实用新型的有益效果是：该自动控制系统采取PC机监测设备 加PLC监控设备的控制方式，PLC监控设备冗余设置，既满足了工 艺过程控制要求，又提高了系统的运行稳定性和可靠性，PLC监控 设备冗余设置，编程与单个PLC监控设备没有任何区别，在项目设 计调试中不需要做过多的考虑，因此，可以把更多的精力放在对工 艺过程的理解上，极大地节约了时间和精力。采用的编程软件带有 标准编程工具，且可混合、交叉使用，数据资源共享性好，兼容性 高，功能齐全，组态界面美观。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了 解本实用新型的技术手段，并可依照说明书的内容予以实施，以下 以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型 的具体实施方式由以下实施例及其附图详细给出。
