申请日2015.03.30
公开(公告)日2015.08.05
IPC分类号B01D21/24; B01D21/18
摘要
本实用新型提供了一种中心悬挂式刮泥机的池底污泥冲洗装置，其特征在于：包括池底冲洗水管、出水短管和止回阀板，所述池底冲洗水管的侧壁上设有若干个连接孔，所述出水短管与所述连接孔固定连接，所述止回阀板通过紧固件和压板与出水短管连接。本实用新型设置了池底污泥冲洗装置，当池体排空时，将三通式旋转接头切换到水冲洗管道，利用冲洗水将刮泥系统上的污泥进行稀释，同时对池底进行冲刷，以利于将池底污泥有效收集至集泥坑而排出池外。

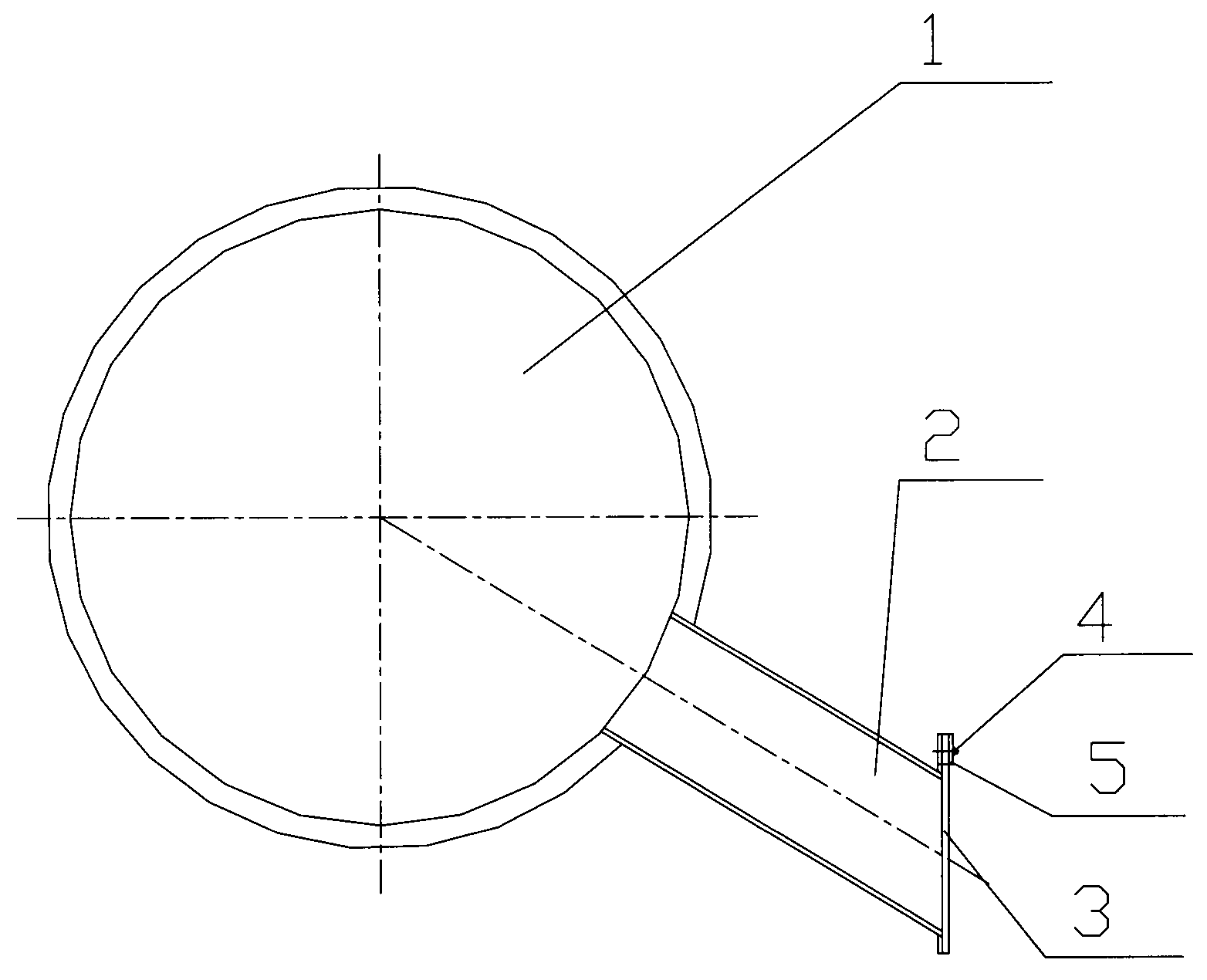

摘要附图
权利要求书
1.一种中心悬挂式刮泥机的池底污泥冲洗装置，其特征在于：包括池底 冲洗水管、出水短管和止回阀板，所述池底冲洗水管的侧壁上设有若干个连接 孔，所述出水短管与所述连接孔固定连接，所述止回阀板通过紧固件和压板与 出水短管连接。
说明书
一种中心悬挂式刮泥机的池底污泥冲洗装置
技术领域
本实用新型涉及了一种中心悬挂式刮泥机的池底污泥冲洗装置，属于环保 设备领域。
背景技术
通常浓缩池或高效池在大修保养时，需要将浓缩池或高效池放空，而在放 空过程中，由于池内水体的不断降低，池内污泥浓度逐渐升高，流动性降低， 导致刮泥阻力不断增大，不利于池底污泥的刮除。
发明内容
为了解决现有设备技术的不足，本实用新型提供了一种中心悬挂式刮泥机 的池底污泥冲洗装置，其特征在于：包括池底冲洗水管、出水短管和止回阀板， 所述池底冲洗水管的侧壁上设有若干个连接孔，所述出水短管与所述连接孔固 定连接，所述止回阀板通过紧固件和压板与出水短管连接。
本实用新型设置了池底污泥冲洗装置，当池体排空时，将三通式旋转接头 切换到水冲洗管道，利用冲洗水将刮泥系统上的污泥进行稀释，同时对池底进 行冲刷，以利于将池底污泥有效收集至集泥坑而排出池外。
