申请日2015.04.23
公开(公告)日2015.09.30
IPC分类号C02F3/28; C02F3/10
摘要
本实用新型公开一种污水处理填料框架，包含由一组上梁、下梁与立柱相连构成的长方体骨架，长方体骨架中两根相对的上梁之间平行间隔设有一组上经绳，长方体骨架中两根相对的下梁之间平行间隔设有一组下经绳，所述上经绳与下经绳相互平行且一一对应，每对上经绳与下经绳之间均系有一组间隔排列的填料串;长方体骨架的四个顶角分别设有吊绳;舍弃固定式的传统结构，通过在长方体骨架上设置相对应的上经绳与下经绳来系挂填料串，无需事先排空污水，极大地提高了工作效率;填料串在污水池中可随水流来回摆动，除污更均匀;通过吊绳能够方便地将本填料框架吊入吊出，可以在各个污水池中进行调配使用，实现对资源的充分利用。
权利要求书
1.一种污水处理填料框架，其特征在于，所述填料框架包含由一组上梁、下梁与立柱相连构成的长方体骨架，长方体骨架中两根相对的上梁之间平行间隔设有一组上经绳，长方体骨架中两根相对的下梁之间平行间隔设有一组下经绳，所述上经绳与下经绳相互平行且一一对应，每对上经绳与下经绳之间均系有一组间隔排列的填料串。
2.根据权利要求1所述的一种污水处理填料框架，其特征在于，所述长方体骨架的四个顶角分别设有吊绳。
3.根据权利要求1或2所述的一种污水处理填料框架，其特征在于，所述长方体骨架的底部设有支架。
4.根据权利要求3所述的一种污水处理填料框架，其特征在于，所述长方体骨架上设有加固斜梁。
说明书
一种污水处理填料框架
技术领域
本实用新型涉及污水处理领域，具体是一种污水处理填料框架。
背景技术
近年来，随着污水处理排放标准的不断提高，许多企业在污水处理中通常采用活性污泥法的去污工艺，这种工艺需要在污水中添加填料去除杂质，特别是在水解酸化池、厌氧池以及鼓风曝气的生化接触氧化池的应用中;目前都是建造污水池的时候在池壁安装预埋件，然后在预埋件上焊接用于固定填料的支撑架，这种固定式的支撑架在添加填料时必须排空污水才能进行操作，比较繁琐，效率低下，而每个污水池中都必须焊接同样的框架，固定式的结构不利于对框架进行分配调用，容易造成设备闲置，产生资源浪费。
实用新型内容
本实用新型的目的在于提供一种污水处理填料框架，该填料框架能够方便地进行安装更换填料，无需事先排空污水，极大提高工作效率，并且能够避免资源的浪费。
本实用新型解决其技术问题所采用的技术方案是：

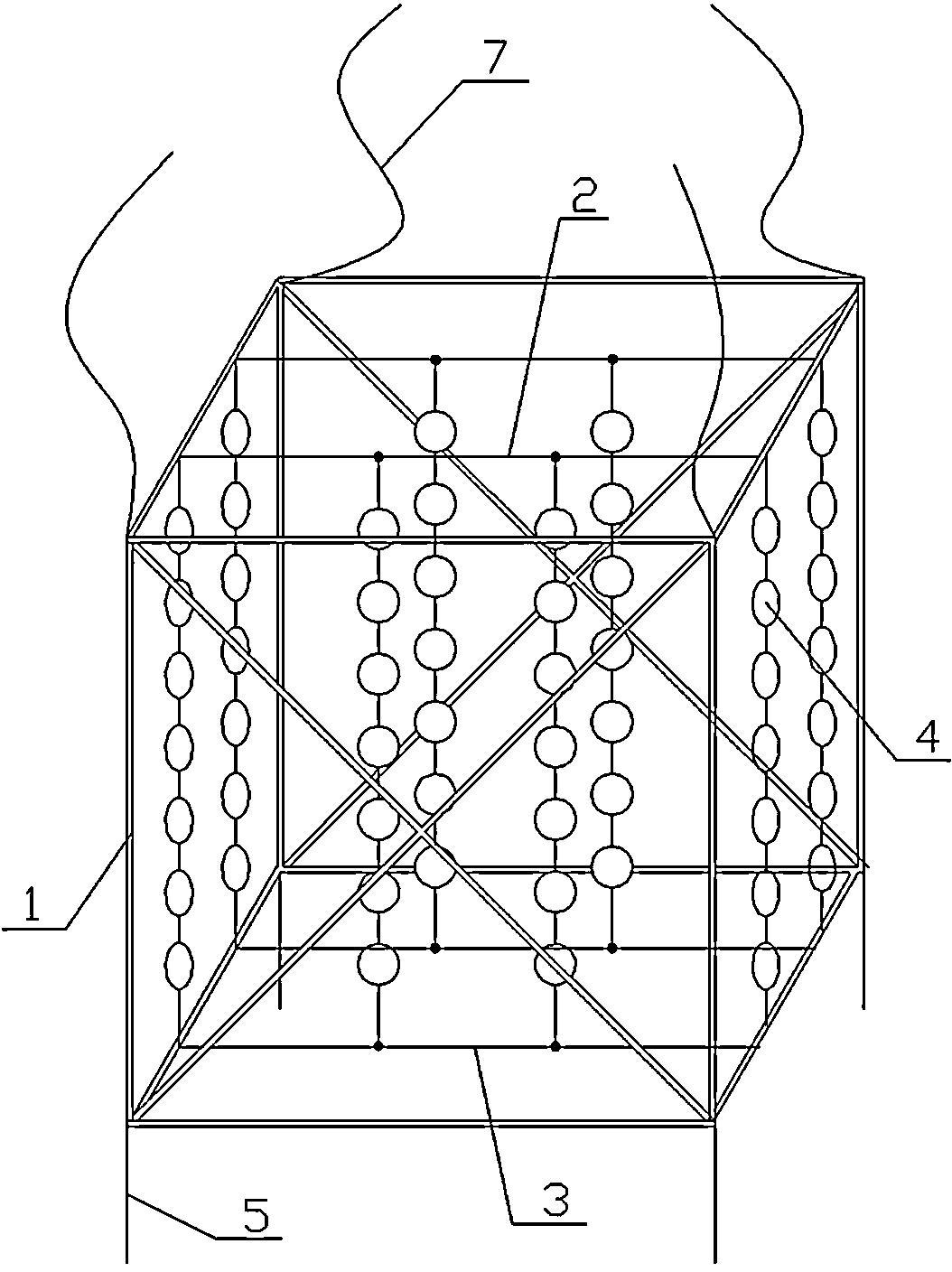

一种污水处理填料框架，包含由一组上梁、下梁与立柱相连构成的长方体骨架，长方体骨架中两根相对的上梁之间平行间隔设有一组上经绳，长方体骨架中两根相对的下梁之间平行间隔设有一组下经绳，所述上经绳与下经绳相互平行且一一对应，每对上经绳与下经绳之间均系有一组间隔排列的填料串。
进一步的，所述长方体骨架的四个顶角分别设有吊绳。
进一步的，所述长方体骨架的底部设有支架。
进一步的，所述长方体骨架上设有加固斜梁。
本实用新型的有益效果是，舍弃固定式的传统结构，通过在长方体骨架上设置相对应的上经绳与下经绳来系挂填料串，无需事先排空污水，极大地提高了工作效率;填料串在污水池中可随水流来回摆动，除污更均匀;通过吊绳能够方便地将本填料框架吊入吊出，可以在各个污水池中灵活地调配使用，实现对资源的充分利用。
