金属表面处理废水深度处理及回用系统

发布时间:2018-4-19 18:07:33  中国污水处理工程网

  申请日2015.03.30

  公开(公告)日2015.07.29

  IPC分类号C02F103/16; C02F9/08

  摘要

  本实用新型公开了一种金属表面处理废水深度处理及回用系统,废水依次经过袋式过滤器、石英砂过滤器及活性炭过滤器,去除水中悬浮物,降低浊度,再利用紫外线消毒器消毒后废水已满足杂项用水水质标准,可部分回用于厂区冲厕、绿化浇灌、地面冲洗等用水。剩余废水进一步经过树脂软化处理、两级RO反渗透过滤,达到工艺及产品用水水质标准后回用于车间,达到排放标准的水可排放出去。该金属表面处理废水深度处理及回用系统能够在产水水质满足要求的情况下降低设备投资成本,降低运行成本,提高回用率,节省占地面积。

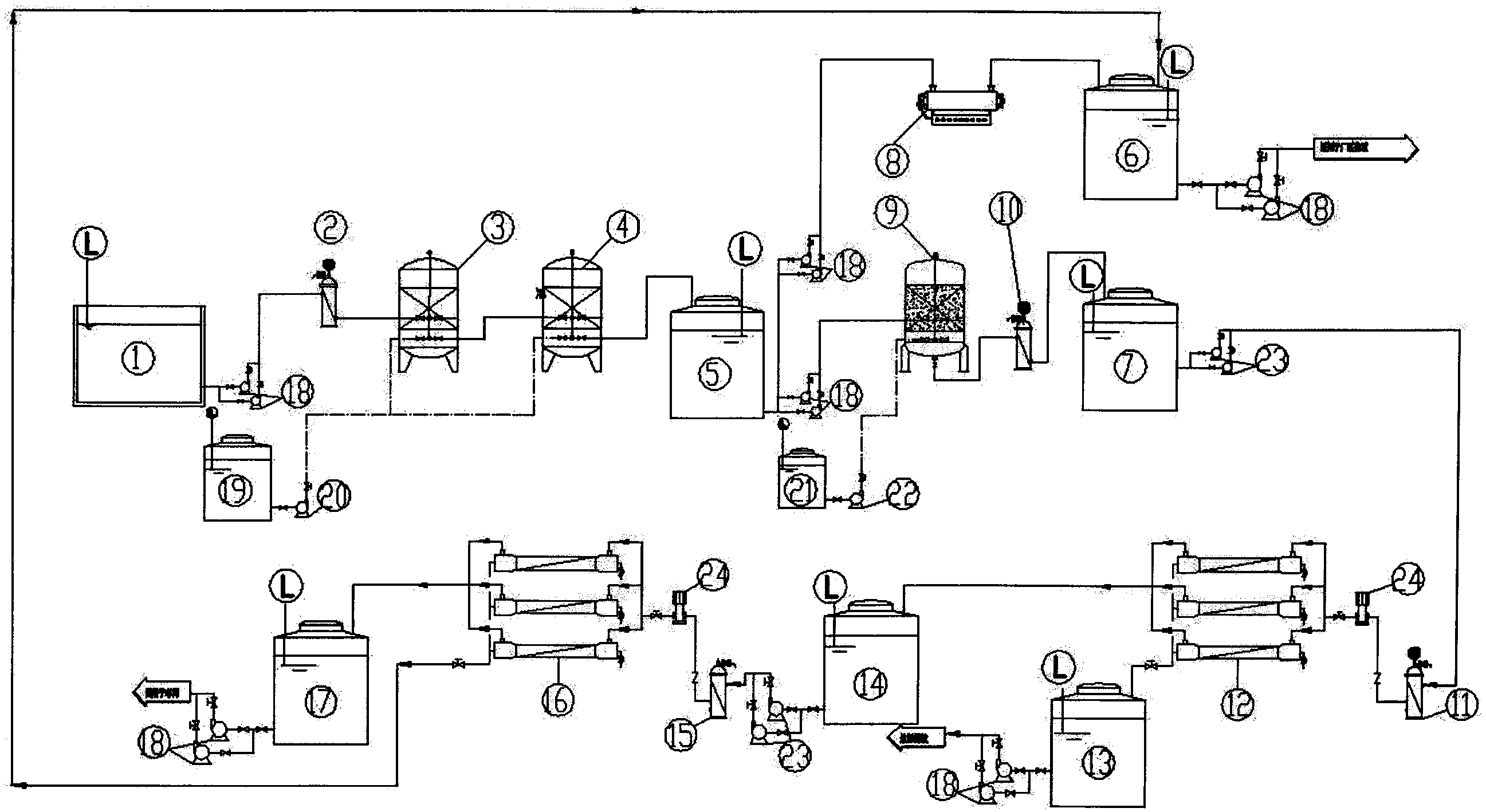

  摘要附图



  权利要求书

  1.一种金属表面处理废水深度处理及回用系统,包括一收集金 属表面处理废水的集水箱(1),其特征在于:

  所述集水箱上按废水流向依次通过管道连通第一袋滤器(2)、 砂滤器(3)、活性炭过滤器(4)和第一中间水箱(5);

  还包括第一回用水箱(6)和第二中间水箱(7),所述第一回 用水箱和第二中间水箱通过管道并联于所述第一中间水箱上;

  所述第一回用水箱与所述第一中间水箱之间通过管道连通一紫 外线消毒器(8);

  所述第二中间水箱与所述第一中间水箱之间按废水流向通过管 道依次连通树脂软化塔(9)和第二袋滤器(10);

  所述第二中间水箱上按废水流向通过管道依次连通第一保安过 滤器(11)和一级RO反渗透装置(12);

  还包括浓水箱(13)和第三中间水箱(14),所述浓水箱和第 三中间水箱通过管道并联于所述一级RO反渗透装置上;

  所述第三中间水箱上按废水流向通过管道依次连通第二保安过 滤器(15)和二级RO反渗透装置(16);

  还包括第二回用水箱(17),所述第二回用水箱与所述第一回 用水箱并联于所述二级RO反渗透装置上;

  所述第一回用水箱、第二回用水箱和浓水箱上均设有排水口管 道。

  2.根据权利要求1所述的金属表面处理废水深度处理及回用系 统,其特征在于:所述第一回用水箱、第二回用水箱和浓水箱的排 水口管道上均固设有提升泵(18)。

  3.根据权利要求2所述的金属表面处理废水深度处理及回用系 统,其特征在于:所述集水箱与所述第一袋滤器之间设有提升泵, 所述紫外线消毒器和所述树脂软化塔与所述第一中间水箱之间均设 有提升泵。

  4.根据权利要求3所述的金属表面处理废水深度处理及回用系 统,其特征在于:还包括一反洗水箱(19),所述反洗水箱通过管 道分别与所述砂滤器和所述活性炭过滤器连通,所述反洗水箱的管 道上设有反洗泵(20)。

  5.根据权利要求4所述的金属表面处理废水深度处理及回用系 统,其特征在于:还包括一再生液箱(21),所述再生液箱通过管 道与所述树脂软化塔连通,所述再生液箱与所述树脂软化塔之间设 有再生泵(22)。

  6.根据权利要求5所述的金属表面处理废水深度处理及回用系 统,其特征在于:所述集水箱、第一中间水箱、第一回用水箱、第 二中间水箱、第二回用水箱、第三中间水箱、浓水箱、反洗水箱和 再生液箱上均设有液位计(L)。

  7.根据权利要求1-6中任意一项所述的金属表面处理废水深度 处理及回用系统,其特征在于:所述第二中间水箱与所述第一保安 过滤器之间设有增压泵(23),所述第三中间水箱与所述第二保安 过滤器之间设有增压泵。

  8.根据权利要求1-6中任意一项所述的金属表面处理废水深度 处理及回用系统,其特征在于:所述第一保安过滤器与所述一级RO 反渗透装置之间设有高压泵(24),所述第二保安过滤器与所述二 级RO反渗透装置之间设有高压泵。

  说明书

  金属表面处理废水深度处理及回用系统

  技术领域

  本实用新型涉及环保工程中废水处理及再生利用技术领域,具 体而言,涉及一种金属表面处理废水深度处理及回用系统。

  背景技术

  目前,国外的中水回用技术发展较早,已具有相当规模。国内 的中水回用技术起步较晚,但发展迅速。而现有的废水处理系统通 常使用“石英砂过滤+活性炭过滤+树脂软化+超滤(UF)+反渗透(RO)” 这样一种方式进行工业废水深度处理及回用处理,这种处理方式不 仅所需的设备投资成本较高,而且运行费用也较高,同时废水回用 率较低。

  实用新型内容

  本实用新型的目的在于克服现有技术存在的以上问题,提供一 种金属表面处理废水深度处理及回用系统,能够降低设备投资成本, 降低运行成本,提高废水回用率,节省占地面积。

  为实现上述技术目的,达到上述技术效果,本实用新型通过以 下技术方案实现:

  一种金属表面处理废水深度处理及回用系统,包括一收集金属 表面处理废水的集水箱,其特征在于:所述集水箱上按废水流向依 次通过管道连通第一袋滤器、砂滤器、活性炭过滤器和第一中间水 箱;还包括第一回用水箱和第二中间水箱,所述第一回用水箱和第 二中间水箱通过管道并联于所述第一中间水箱上;所述第一回用水 箱与所述第一中间水箱之间通过管道连通一紫外线消毒器;所述第 二中间水箱与所述第一中间水箱之间按废水流向通过管道依次连通 树脂软化塔和第二袋滤器;所述第二中间水箱上按废水流向通过管 道依次连通第一保安过滤器和一级RO反渗透装置;还包括浓水箱和 第三中间水箱,所述浓水箱和第三中间水箱通过管道并联于所述一 级RO反渗透装置上;所述第三中间水箱上按废水流向通过管道依次 连通第二保安过滤器和二级RO反渗透装置;还包括第二回用水箱, 所述第二回用水箱与所述第一回用水箱并联于所述二级RO反渗透装 置上;所述第一回用水箱、第二回用水箱和浓水箱上均设有排水口 管道。

  作为本实用新型的进一步改进,所述第一回用水箱、第二回用 水箱和浓水箱的排水口管道上均固设有提升泵。

  作为本实用新型的进一步改进,所述集水箱与所述第一袋滤器 之间设有提升泵,所述紫外线消毒器和所述树脂软化塔与所述第一 中间水箱之间均设有提升泵。

  作为本实用新型的进一步改进,还包括一反洗水箱,所述反洗 水箱通过管道分别与所述砂滤器和所述活性炭过滤器连通,所述反 洗水箱的管道上设有反洗泵。

  作为本实用新型的进一步改进,还包括一再生液箱,所述再生 液箱通过管道与所述树脂软化塔连通,所述再生液箱与所述树脂软 化塔之间设有再生泵。

  作为本实用新型的进一步改进所述集水箱、第一中间水箱、第 一回用水箱、第二中间水箱、第二回用水箱、第三中间水箱、浓水 箱、反洗水箱和再生液箱上均设有液位计。

  作为本实用新型的进一步改进所述第二中间水箱与所述第一保 安过滤器之间设有增压泵,所述第三中间水箱与所述第二保安过滤 器之间设有增压泵。

  作为本实用新型的进一步改进,所述第一保安过滤器与所述一 级RO反渗透装置之间设有高压泵,所述第二保安过滤器与所述二级 RO反渗透装置之间设有高压泵。

  本实用新型的有益效果是:本金属表面处理废水深度处理及回 用系统,采用“袋式过滤+石英砂过滤+活性炭过滤+树脂软化”组合 作为反渗透(RO)系统进水的预处理方式,代替了目前常用的“石 英砂过滤+活性炭过滤+树脂软化+超滤(UF)”方式,从而降低了设 备的投资成本,降低了中水回用系统的运行成本,提高了中水回用 系统的总回用率,同时,节省了中水回用系统的占地面积。将废水 站处理后的生产废水进行深度处理,使它们成为再生水,回用于生 产车间或回用于杂项用水,实现水资源循环利用,对于促进可持续 发展、环境保护都具有深远意义。中水回用既可以缓解水资源不足 的压力,还可以节省水资源投入费用及污染治理费用,显示出了节 源和减少污染的双重功效。

  上述说明仅是本实用新型技术方案的概述,为了能够更清楚了 解本实用新型的技术手段,并可依照说明书的内容予以实施,以下 以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型 的具体实施方式由以下实施例及其附图详细给出。
