申请日2015.03.30
公开(公告)日2015.08.05
IPC分类号E03C1/12
摘要
本实用新型涉及一种职工食堂废水回收利用系统，包括设在职工食堂的洗池，所述洗池的池底设有第一排水口、第二排水口;所述第一排水口连接洗碗废水回收处理单元，所述第二排水口连接洗菜废水回收处理单元;所述洗碗废水回收处理单元包括与所述第一排水口经第一存水弯连接的隔油器，所述隔油器出水端连接至市政排水管网;所述洗菜废水回收处理单元包括与所述洗池的第二排水口通过第二存水弯相连接的沉淀池及存储沉淀后水的中水水箱。本实用新型实现了废水分类处理利用，实现了水资源的节约使用以及分类回收处理，具有重大现实意义。

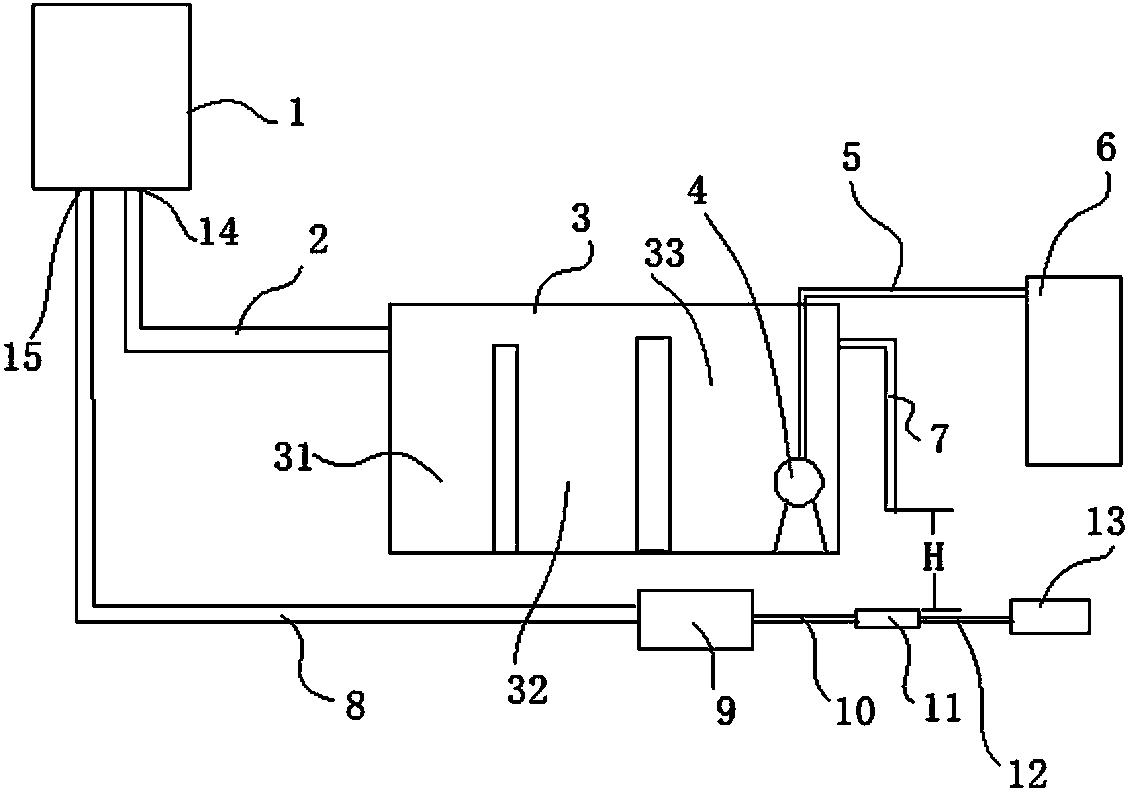

摘要附图
权利要求书
1.一种职工食堂废水回收利用系统，其特征在于，包括设在职工食堂的洗池，所述洗池的池底设有第一排水口以及第二排水口;所述第一排水口连接洗碗废水回收处理单元，所述第二排水口连接洗菜废水回收处理单元;所述洗碗废水回收处理单元包括进水端与所述第一排水口通过第一存水弯及管路相连接的隔油器，所述隔油器的出水端通过排水管道连接至市政排水管网;所述洗菜废水回收处理单元包括进水端与所述洗池的第二排水口通过第二存水弯及管路相连接的沉淀池以及中水水箱，所述沉淀池内设有将沉淀后的水送入至所述中水水箱内存储的水泵。
2.根据权利要求1所述职工食堂废水回收利用系统，其特征在于，所述洗池的池底具有向池底的中部倾斜的第一坡面、第二坡面，从而在所述第一坡面、第二坡面之间形成有集水排水槽，所述第一、二排水口设在所述集水排水槽内。
3.根据权利要求1或2所述职工食堂废水回收利用系统，其特征在于，所述沉淀池具有溢流口，所述溢流口连接溢流管。
4.根据权利要求3所述职工食堂废水回收利用系统，其特征在于，所述溢流管的出水端设在地漏的上方一段距离。
5.根据权利要求4所述职工食堂废水回收利用系统，其特征在于，所述一段距离为100-250毫米。
6.根据权利要求1或5所述职工食堂废水回收利用系统，其特征在于，所述沉淀池包括依次设置的第一级沉淀过滤区、第二级沉淀过滤区以及第三级过滤沉淀区，所述水泵设在所述的第三级过滤沉淀区内。
说明书
一种职工食堂废水回收利用系统
技术领域
本实用新型具体涉及一种用于施工现场的职工食堂废水回收利用系统。
背景技术
随着建筑业的发展，建筑施工工程量逐渐增大，几十万平米的大项目比比皆是，工程量的增大就需要大量的施工人员，职工食堂用水量增加，一般施工人员生活用水的回收利用不被重视，大量的洗菜用水被直接排到市政排水直接排水，造成水资源的浪费，水资源是不可再生的资源，是人类社会持续生存和发展的必要条件，节约用水人人有责。当前施工现场大力倡导绿色施工，节水是一项重要的举措。
而职工食堂用水就是洗菜和洗碗，现阶段食堂操作间和餐厅设置连续两个洗池，一个是洗菜的，一个是洗碗的，两个水池不共用，洗碗的水池较长，可布多个用水点，占地面积较大，洗碗只是职工吃饭前后的1-2小时内使用，洗池也仅在做饭之前使用，两个池子利用率都较低。并且两个池子共用一根排水管道，洗菜和洗碗的水都会直接排排走，造成水资源的浪费。因此，如何实现对洗菜和洗碗的水进行回收利用，以防止水资源的浪费，具有重要的现实意义。
实用新型内容
本实用新型的目的在于解决上述技术问题而提供一种用于施工现场的职工食堂废水回收利用系统，其可有效地将食堂废水进行回收并再利用，实现施工现场的职工食堂废水的再回收利用，对于水资源的节约，具有重要的意义。
为实现上述目的，本实用新型采用以下技术方案：
一种职工食堂废水回收利用系统，包括设在职工食堂的洗池，所述洗池的池底设有第一排水口以及第二排水口;所述第一排水口连接洗碗废水回收处理单元，所述第二排水口连接洗菜废水回收处理单元;所述洗碗废水回收处理单元包括进水端与所述第一排水口通过第一存水弯及管路相连接的隔油器，所述隔油器的出水端通过排水管道连接至市政排水管网;所述洗菜废水回收处理单元包括进水端与所述洗池的第二排水口通过第二存水弯及管路相连接的沉淀池以及中水水箱，所述沉淀池内设有将沉淀后的水送入至所述中水水箱内存储的水泵。
进一步的，所述洗池的池底具有向池底的中部倾斜的第一坡面、第二坡面，从而在所述第一坡面、第二坡面之间形成有集水排水槽，所述第一、二排水口设在所述集水排水槽内。
进一步的，所述沉淀池具有溢流口，所述溢流口连接溢流管。
进一步的，所述溢流管的出水端设在所述地漏的上方一段距离。
较优的，所述一段距离为100-250毫米。
较优的，所述沉淀池包括依次设置的第一级沉淀过滤区、第二级沉淀过滤区以及第三级过滤沉淀区，所述水泵设在所述的第三级过滤沉淀区内。
本实用新型职工食堂废水回利用收系统，通过将设在在职工食堂的洗池的池底设有第一排水口以及第二排水口;所述第一排水口连接洗碗废水回收处理单元，所述第二排水口连接洗菜废水回收处理单元，可以通过该洗池实现洗碗，将洗菜与洗碗合二为一在同一个池子里进行，并在池底设有两个排水口，分别连接不同的废水回收处理单元，实现了废水的分类处理，或再利用，或排放，实现了水资源的节约使用以及分类回收处理，具有重大的现实意义。
