申请日2015.10.15
公开(公告)日2016.03.02
IPC分类号C02F1/78; C02F1/74; C02F1/72
摘要
本实用新型公开了一种用于废水处理的催化臭氧氧化反应装置，包括催化氧化反应器、曝气组件、气体流量计、臭氧发生器、三相分离器和分离水循环器，分离水循环器与催化氧化反应器底部通过管路连通，三相分离器与分离水循环器通过连接水管连通;采用负载锰、铜元素的活性炭为催化剂填料，提高臭氧氧化处理效果;采用臭氧和空气混合物作为氧化剂，利用臭氧和空气中氧气的协同氧化作用，能有效地降解有机物含量;催化剂和废水在混合气体强大的渗透性和搅拌作用下，在催化氧化反应器内形成了气、液、固三相流动形式，强化了传质，提高了臭氧的利用率，极大地提高了氧化反应速率和效率，装置结构简单紧凑，占地空间小，投资费用低。
权利要求书

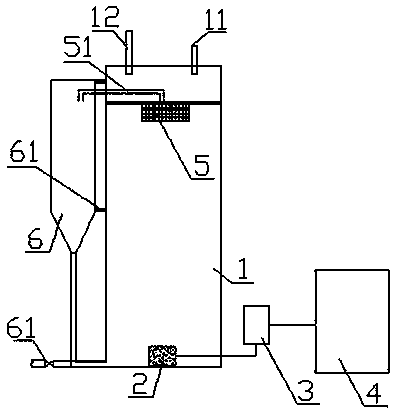

1.一种用于废水处理的催化臭氧氧化反应装置，其特征在于：包括催化氧化反应器(1)、曝气组件(2)、气体流量计(3)、臭氧发生器(4)、三相分离器(5)和分离水循环器(6)，所述气体流量计(3)、臭氧发生器(4)放置在所述催化氧化反应器(1)外，所述臭氧发生器(4)内放置有负载锰、铜元素的活性炭的催化剂填料，所述曝气组件(2)设置在所述催化氧化反应器(1)底部，所述三相分离器(5)设置在所述催化氧化反应器(1)靠近顶部处，所述分离水循环器(6)通过支撑架(61)固定设置在所述催化氧化反应器(1)外侧且两者底部通过管路连通，所述曝气组件(2)、气体流量计(3)、臭氧发生器(4)从左至右两两之间通过管路连通，所述三相分离器(5)与分离水循环器(6)通过连接水管(51)连通，所述催化氧化反应器(1)顶部开设有进水口(11)和出气口(12)，所述分离水循环器(6)底部开设有出水口(61)。
说明书
一种用于废水处理的催化臭氧氧化反应装置
技术领域
本实用新型属于污废水处理领域，特别涉及一种用于废水处理的催化臭氧氧化反应装置。
背景技术
臭氧作为一种清洁的强氧化剂，有很强的氧化能力，在水处理领域有广阔应用前景，但臭氧由于其高成本和低利用率而在实际的工程应用中受到限制，近年来，催化臭氧氧化法作为一种新型的水处理高级氧化技术，已成为国内外的研究热点，该技术较好地弥补传统臭氧氧化法的不足，不仅可以在常温、常压下氧化难以用臭氧单独氧化或降解的有机物，而且具有工艺简单、催化剂可重复再生使用、不引入二次污染等优点，但是，传统的催化臭氧氧化反应装置运行过程中，臭氧的利用率仍不够理想，而且设备体积庞大，占地面积大，投资费用高。
本实用新型要解决的技术问题是提供一种臭氧利用率高、设备结构简单紧凑、占地面积小、投资费用低的新型催化臭氧氧化反应装置。
实用新型内容
为解决上述现有技术臭氧利用率低、设备体积大、占用空间大、投资费用高等问题，本实用新型采用如下技术方案：
本实用新型提供一种用于废水处理的催化臭氧氧化反应装置，包括催化氧化反应器、曝气组件、气体流量计、臭氧发生器、三相分离器和分离水循环器，所述气体流量计、臭氧发生器放置在所述催化氧化反应器外，所述臭氧发生器内放置有负载锰、铜元素的活性炭的催化剂填料，所述曝气组件设置在所述催化氧化反应器底部，所述三相分离器设置在所述催化氧化反应器靠近顶部处，所述分离水循环器通过支撑架固定设置在所述催化氧化反应器外侧且两者底部通过管路连通，所述曝气组件、气体流量计、臭氧发生器从左至右两两之间通过管路连通，所述三相分离器与分离水循环器通过连接水管连通，所述催化氧化反应器顶部开设有进水口和出气口，所述分离水循环器底部开设有出水口。
本实用新型的有益效果在于：采用负载锰、铜元素的活性炭作为臭氧氧化反应器中的催化剂填料，能提高臭氧氧化处理效果;采用臭氧和空气混合物作为氧化剂，利用臭氧和空气中氧气的协同氧化作用，能有效地降解有机物含量;催化剂和废水在混合气体强大的渗透性和搅拌作用下，在催化氧化反应器内形成了气、液、固三相流动形式，强化了传质，提高了臭氧的利用率，极大地提高了氧化反应速率和效率，装置结构简单紧凑，占地空间小，投资费用低。
