申请日2015.03.23
公开(公告)日2016.11.23
IPC分类号C02F1/461; C02F9/06
摘要
本发明公开一种污水电解净化处理装置及污水电解净化系统，所述污水电解净化处理装置包括净化槽、正电极、负电极、直流电源、辅助电极、滚筒和旋转驱动器，所述正电极和所述负电极对应挡设固定在滚筒两端的筒口上，多个所述辅助电极堆置在所述滚筒内部，所述旋转驱动器驱动滚筒滚动、正电极和负电极进行旋转运动，同时带动辅助电极在滚筒内部翻滚，摩擦正电极和负电极的相向内侧面。所述污水电解净化系统包括循环槽、污水电解净化处理装置、水泵、高分子反应罐和浮选槽。本发明克服了电极表面容易被污染物质附着形成水垢的缺陷，实现了进一步的提高电极使用寿命和污水净化效果的发明目的，净化效果好，且能够实现对污染物质的凝聚回收利用。

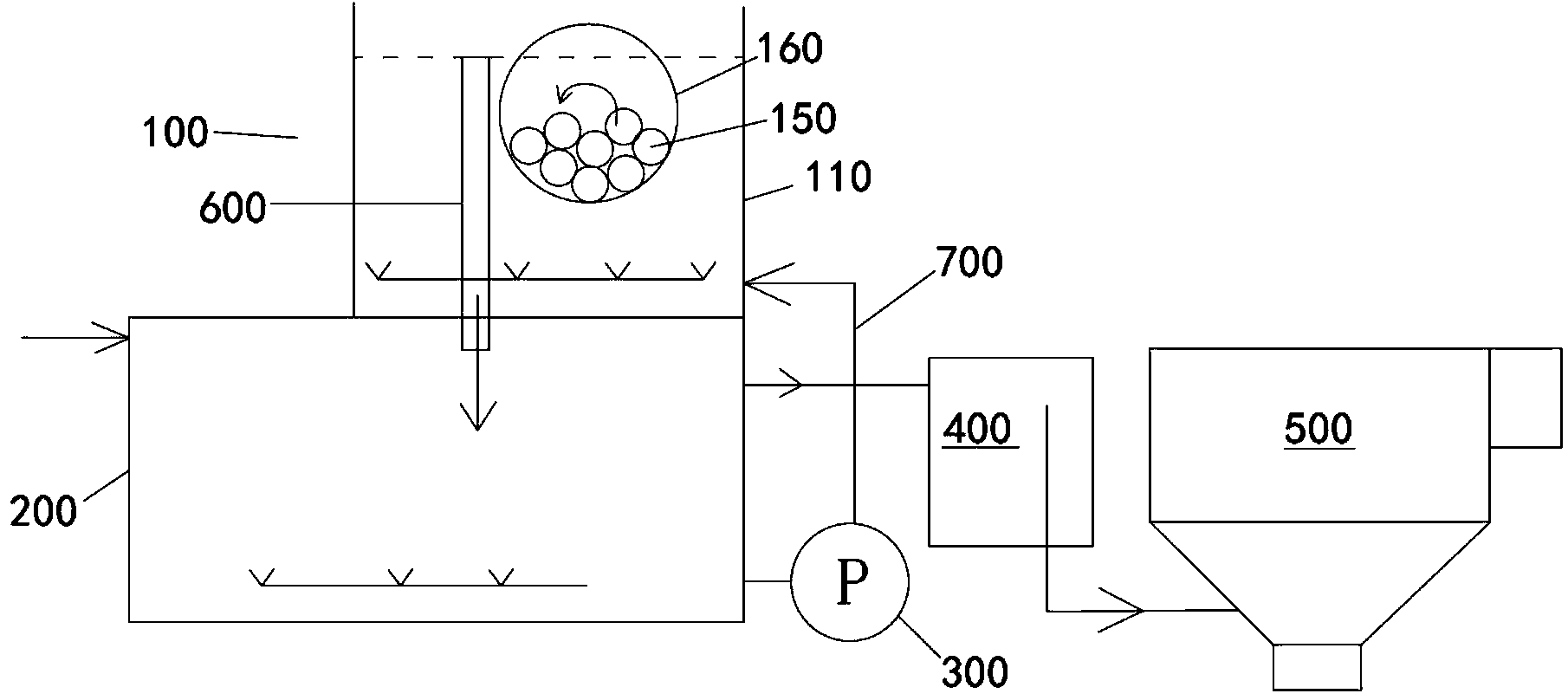

摘要附图
权利要求书
1.一种污水电解净化处理装置，包括净化槽、正电极、负电极和直流电源，所述直流电源的正极导通连接所述正电极，所述直流电源的负极导通连接所述负电极，所述正电极和负电极均设置在所述净化槽内;其特征在于：所述污水电解净化处理装置还包括辅助电极、滚筒和旋转驱动器，所述正电极和所述负电极对应挡设固定在所述滚筒两端的筒口上，多个所述辅助电极堆置在所述滚筒内部，所述滚筒的筒壁上开设有若干通孔，所述通孔的最大孔径小于所述辅助电极的最小外径，所述旋转驱动器连接所述滚筒滚动、所述正电极和/或所述负电极，驱动所述滚筒滚动、所述正电极和所述负电极进行旋转运动，同时带动所述辅助电极在所述滚筒内部翻滚，摩擦所述正电极和所述负电极的相向内侧面。
2.如权利要求1所述的污水电解净化处理装置，其特征在于：所述滚筒为横向水平布置或竖向垂直布置。
3.如权利要求1所述的污水电解净化处理装置，其特征在于：所述旋转驱动器为驱动电机，所述驱动电机的输出转轴直接固定在所述正电极或所述负电极上。
4.如权利要求1所述的污水电解净化处理装置，其特征在于：所述滚筒是由塑料制作而成的圆筒状壳体。
5.如权利要求1所述的污水电解净化处理装置，其特征在于：所述滚筒的内周壁上形成有若干条用于促进辅助电极移动的突条。
6.如权利要求1所述的污水电解净化处理装置，其特征在于：所述辅助电极为直径3-10cm的球形金属块。
7.如权利要求1所述的污水电解净化处理装置，其特征在于：所述净化槽的内底面上还设置有发泡装置。
8.一种污水电解净化系统，其特征在于：包括循环槽、污水电解净化处理装置、水泵、高分子反应罐和浮选槽，所述循环槽依次导通连接所述高分子反应罐和浮选槽，所述污水电解净化处理装置为权利要求1-7任一项所述的污水电解净化处理装置，所述净化槽设置在所述循环槽上方，所述净化槽与所述循环槽之间导通连接有排水管和流入管，所述排水管直接导通连接在所述净化槽和所述循环槽上，所述流入管通过所述水泵导通连接在所述净化槽和所述循环槽上，通过所述水泵将所述循环槽中的废水泵送至所述净化槽内。
9.如权利要求8所述的污水电解净化系统，其特征在于：所述排水管的上端口导通设置在所述净化槽的上部。
10.如权利要求8或9所述的污水电解净化系统，其特征在于：在所述高分子反应罐中投入高分子絮凝剂并进行搅拌反应，在浮选槽里把沉淀物进行发泡处理，并将上浮的沉淀物部分进行分离回收。
说明书
污水电解净化处理装置及污水电解净化系统
技术领域
本发明涉及污水净化的技术领域，尤其涉及一种污水电解净化处理装置及污水电解净化系统。
背景技术
工业废水及生活废水、家畜等的粪便混合的废水，(以下统称为“废水”)，直接在河川和下水道等放出后会对环境造成巨大的污染，所以很有必要进行净化。废水里含有的污染物质主要是胶体状的微小粒子、磷成分、COD和SS等，这些污染物质一般带正或负电荷，并且带同种电荷的粒子之间相互排斥，因此很难进行凝聚回收。
本领域的技术人员基于污染物质上附带的电荷情况，可以考虑采用电解方法处理。目前常规的电解方法为如图1所示，在净化槽中配置一正电极和一负电极，并在正电极和负电极间施加直流电压，废水中污染物质的电荷将逐渐被降低、中和直至消失，然后污染物质会相互凝集形成聚合物，再进行集中过滤处理即可实现净化目的。
但是，本申请人发现现有的电解处理方法，通过电解而进行的反应，因为在经过长期使用后，不仅电极自身容易变薄，而且污染物质也容易直接附着在电极表面形成水垢，使电极之间形成的电压逐渐下降，对污染物质的消除效果也随着大大下降，所以通常每隔1-3个月，电极则必须要进行更换。
因此，本申请人致力于开发一种污水电解净化处理装置及污水电解净化系统，克服其电极表面容易被污染物质附着形成水垢的缺陷，实现进一步的提高电极使用寿命和污水净化效果的发明目的。
发明内容
本发明的目的，就是提出一种污水电解净化处理装置及污水电解净化系统，克服其电极表面容易被污染物质附着形成水垢的缺陷，实现进一步的提高电极使用寿命和污水净化效果的发明目的。
本发明为解决上述技术问题，提供了一种污水电解净化处理装置，包括净化槽、正电极、负电极和直流电源，所述直流电源的正极导通连接所述正电极，所述直流电源的负极导通连接所述负电极，所述正电极和负电极均设置在所述净化槽内。
其中，本发明的污水电解净化处理装置还包括辅助电极、滚筒和旋转驱动器，所述正电极和所述负电极对应挡设固定在所述滚筒两端的筒口上，多个所述辅助电极堆置在所述滚筒内部，所述滚筒的筒壁上开设有若干通孔，所述通孔的最大孔径小于所述辅助电极的最小外径，所述旋转驱动器连接所述滚筒滚动、所述正电极和/或所述负电极，驱动所述滚筒滚动、所述正电极和所述负电极进行旋转运动，同时带动所述辅助电极在所述滚筒内部翻滚，摩擦所述正电极和所述负电极的相向内侧面。
本发明通过如上技术方案，可以实现在电解废水的净化过程中，正负电极进行旋转，辅助电极进行翻滚，辅助电极会发生极性变化相互之间也会产生电极反应，进一步强化电解效果，并通过各电极之间的相互摩擦作用，可有效的去除附在电极表面的水垢，使电极可以长期保持高电极反应和有效的去除废水中的污染物质，克服了其电极表面容易被污染物质附着形成水垢的缺陷，实现了进一步的提高电极使用寿命和污水净化效果的发明目的。
较佳的，本发明的所述滚筒为横向水平布置或竖向垂直布置。
较佳的，所述旋转驱动器为驱动电机，所述驱动电机的输出转轴直接固定在所述正电极或所述负电极上。
较佳的，所述滚筒是由塑料制作而成的圆筒状壳体。
较佳的，所述滚筒的内周壁上形成有若干条用于促进辅助电极移动的突条。
较佳的，所述辅助电极为直径3-10cm的球形金属块。
较佳的，所述净化槽的内底面上还设置有发泡装置。
本发明还提出一种污水电解净化系统，其包括循环槽、污水电解净化处理装置、水泵、高分子反应罐和浮选槽，所述循环槽依次导通连接所述高分子反应罐和浮选槽，所述污水电解净化处理装置为上述的污水电解净化处理装置，所述净化槽设置在所述循环槽上方，所述净化槽与所述循环槽之间导通连接有排水管和流入管，所述排水管直接导通连接在所述净化槽和所述循环槽上，所述流入管通过所述水泵导通连接在所述净化槽和所述循环槽上，通过所述水泵将所述循环槽中的废水泵送至所述净化槽内。
较佳的，所述排水管的上端口导通设置在所述净化槽的上部。
较佳的，在所述高分子反应罐中投入高分子絮凝剂并进行搅拌反应，在浮选槽里把沉淀物进行发泡处理，并将上浮的沉淀物部分进行分离回收。
综上所述，本发明污水电解净化处理装置及污水电解净化系统主要具有如下有益效果：
1、本发明的污水电解净化处理装置克服了其电极表面容易被污染物质附着形成水垢的缺陷，实现了进一步的提高电极使用寿命和污水净化效果的发明目的。
2、本发明的污水电解净化系统实现了对废水的有效循环电解净化，净化效果好，且能够实现对污染物质的凝聚回收利用。
