申请日2015.03.23
公开(公告)日2015.08.12
IPC分类号E03F5/14; E03F5/04
摘要
本实用新型涉及一种将家庭生活污水和雨水分离的装置。家庭生活污水和雨水先通过下水管道流入一个筒体，筒体内搁置一块过滤板，水流中的大颗粒垃圾被阻留在滤板上，水流则通过滤板上的小孔流入筒体下部。筒体下部有一根污水管，平时不下雨时的生活污水通过它排入污水管道到污水处理厂进行处理。筒体内有一个旋转盖板，一头和污水管铰接，另一头和一根拉杆的下端铰接，拉杆的上端套入滤板的中心孔，拉杆中间安装一个浮球。下雨时，流入筒体的水量大，筒体内的水位迅速升高，将浮球托起，通过拉杆、旋转盖板将污水管的进水口盖上，雨水就通过筒体中部的雨水管道排出。本实用新型不需外加动力，是一种简单可靠的环保产品。
摘要附图
权利要求书

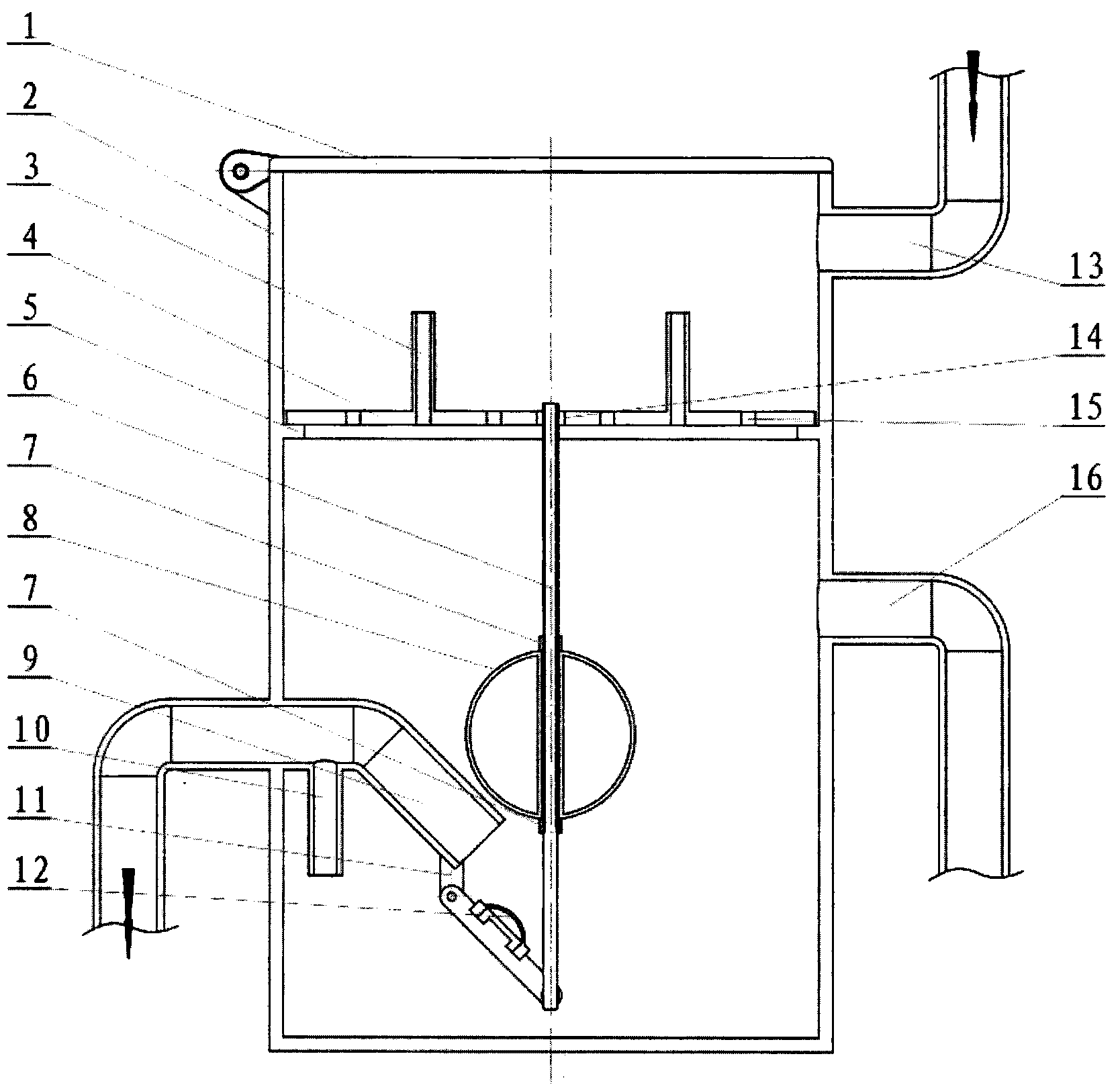

1.一种家庭生活污水和雨水分离装置，下水管道(13)安装在筒体(2)的上部，盖 子(1)与筒体(2)铰接，它的特征在于筒体(2)内有一凸筋(5)，滤板(4)搁置其 上，筒体(2)下部有一根污水管(9)，旋转盖板(12)的一头和污水管(9)进水口边 的耳板(11)铰接，另一头和拉杆(6)的下端铰接，拉杆(6)上加工一段螺纹，通过 2个螺母(7)将浮球(8)固定在拉杆(6)中间，拉杆(6)的上端套入滤板(4)的中 心孔(14)，雨水管道(16)安装在筒体(2)的侧壁，比污水管(9)的位置高。
2.根据权利要求1所述的一种家庭生活污水和雨水分离装置，它的特征在于滤板(4) 上装有若干溢流管(3)，并有许多小孔(15)。
3.根据权利要求1所述的一种家庭生活污水和雨水分离装置，它的特征在于污水管(9) 在筒体(2)内的地方装有溢流管(10)。
说明书
一种家庭生活污水和雨水分离装置
所属技术领域
本实用新型涉及一种将家庭生活污水和雨水分离的装置。
背景技术
目前许多老旧小区内的家庭生活污水和雨水，一般都是混在一起直接排出。这些 混合污水如果不经处理，会对环境造成较大污染，如果进行处理，下雨时造成的大流 量将使污水处理量激增，污水处理厂无法承受。
本实用新型的目的，就是提供一种能将家庭生活污水和雨水基本分离的装置。通 过它，生活污水排入污水管道到污水处理厂进行处理，雨水则可以直接排入下水道。
发明内容
本实用新型是这样实现的：家庭生活污水和雨水先通过下水管道流入一个筒体，筒 体内搁置一块过滤板，水流中的大颗粒垃圾被阻留在滤板上，水流则通过滤板上的小孔 流入筒体下部。筒体下部有一根污水管，平时不下雨时的生活污水通过它排入污水管道 到污水处理厂进行处理。筒体内有一个旋转盖板，一头和污水管铰接，另一头和一根拉 杆的下端铰接，拉杆的上端套入滤板的中心孔，拉杆中间安装一个浮球。下雨时，流入 筒体的水量大，筒体内的水位迅速升高，将浮球托起，通过拉杆、旋转盖板将污水管的 进水口盖上，雨水就通过筒体中部的雨水管道排出。
本实用新型结构简单可靠，不需外加动力。虽然不能百分百分开家庭生活污水和雨 水，但可以达到基本要求，是一种简单可靠的环保产品。
