申请日2015.03.23
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于寒冷地区城镇污水厂提标改造的系统，包括污水处理池、保温罩棚和桁架，污水处理池包括粗格栅及提升泵房、细格栅及沉砂池、生物处理池和高级氧化反应池，其中：粗格栅及提升泵房通过管道与细格栅及沉砂池相连接，细格栅及沉砂池通过管道与生物处理池相连接，生物处理池与高级氧化反应池相连接，保温罩棚安装在污水处理池上，相邻两个保温罩棚通过桁架相连接。本实用新型提高污泥浓度的方法简单易操作，节省了投资，降低了运行费用，高浓度臭氧接触反应器采用新型滤料作为富集臭氧、提高臭氧浓度的介质，从而极大地提高了臭氧氧化污染物质的效率及最终处理效果。

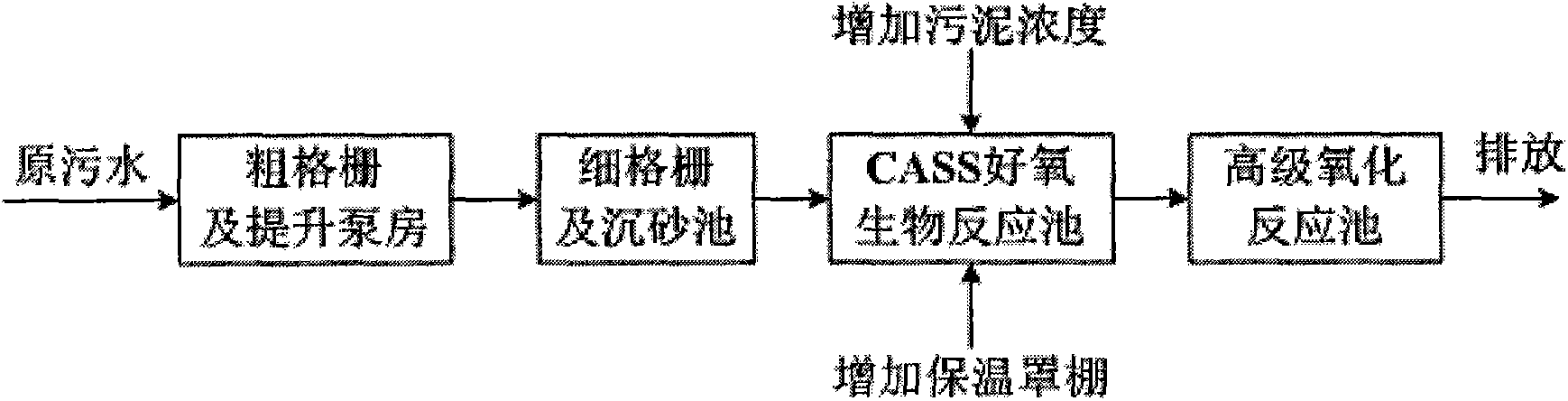

摘要附图
权利要求书
1.一种用于寒冷地区城镇污水厂提标改造的系统，其特征在于，包括污水处理池、保温罩棚和桁架，所述污水处理池包括粗格栅及提升泵房、细格栅及沉砂池、生物处理池和高级氧化反应池，其中：所述粗格栅及提升泵房通过管道与所述细格栅及沉砂池相连接，所述细格栅及沉砂池通过管道与所述生物处理池相连接，所述生物处理池与所述高级氧化反应池相连接，所述保温罩棚安装在所述污水处理池上，相邻两个所述保温罩棚通过桁架相连接。
2.根据权利要求1所述的用于寒冷地区城镇污水厂提标改造的系统，其特征在于，所述生物处理池为CASS好氧生物反应池。
3.根据权利要求1所述的用于寒冷地区城镇污水厂提标改造的系统，其特征在于，所述生物处理池的缺氧段含有生物填料，所述生物处理池的好氧段含有活性污泥菌种。
4.根据权利要求3所述的用于寒冷地区城镇污水厂提标改造的系统，其特征在于，所述生物填料为聚丙烯悬浮生物填料。
5.根据权利要求1所述的用于寒冷地区城镇污水厂提标改造的系统，其特征在于，所述生物处理池中设置有高级氧化反应池。
6.根据权利要求5所述的用于寒冷地区城镇污水厂提标改造的系统，其特征在于，所述高级氧化反应池中设置有高浓度臭氧接触反应器。
说明书
一种用于寒冷地区城镇污水厂提标改造的系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种用于寒冷地区城镇污水 厂提标改造的系统。
背景技术
目前，北方寒冷地区污水处理厂常采用以生物处理为主体处理单元的工艺 流程。污水生化处理是以微生物的培养为主要过程的工作，温度对生化培养过 程起着至关重要的作用。废水好氧生物处理，大多数微生物生长繁殖的最适宜 温度范围为20℃-30℃。低温会使微生物的代谢活力降低，进而处于生长繁殖 停止状态，但仍保存其生命力。如脱氮工艺中的反硝化反应中，反硝化细菌最 适应的温度为20℃-35℃，低于15℃反硝化速度明显降低，在5℃以下时反硝 化虽也能进行，但其速度极低。北方寒冷地区冬季污水水温在10℃左右，甚至 更低，达不到微生物的最适宜温度范围，污水中的有机物指标(CODcr、BOD5) 及氨氮指标(NH3-N)往往不能达标，有些污水处理池在冬季甚至出现局部冰 冻的现象，致使污水处理厂不能正常运行。
随着国家环境保护政策的日趋严格，污水处理厂真正实现达标排放势在必 行。另一方面，随着工业生产的进一步发展以及人们生活水平的进一步提高， 水资源不足的问题将会更加严重。水是一种可再生资源，通过将现有污水厂进 行提标改造，就地造水，将处理出水水质由排放标准提升至回用水标准(如《城 市污水再生水景观环境用水水质标准》(GB/18921-2002)，作河道、景观补充水 等)，是水资源再生的重要手段之一。
实用新型内容
针对上述现有技术中存在的问题，本实用新型的目的在于提供一种可避免 出现上述技术缺陷的用于寒冷地区城镇污水厂提标改造的系统。
为了实现上述实用新型目的，本实用新型采用的技术方案如下：
一种用于寒冷地区城镇污水厂提标改造的系统，包括污水处理池、保温罩 棚和桁架，所述污水处理池包括粗格栅及提升泵房、细格栅及沉砂池、生物处 理池和高级氧化反应池，其中：所述粗格栅及提升泵房通过管道与所述细格栅 及沉砂池相连接，所述细格栅及沉砂池通过管道与所述生物处理池相连接，所 述生物处理池与所述高级氧化反应池相连接，所述保温罩棚安装在所述污水处 理池上，相邻两个所述保温罩棚通过桁架相连接。
进一步地，所述生物处理池为CASS好氧生物反应池。
进一步地，所述生物处理池的缺氧段含有生物填料，所述生物处理池的好 氧段含有活性污泥菌种。
进一步地，所述生物填料为聚丙烯悬浮生物填料。
进一步地，所述生物处理池中设置有高级氧化反应池。
进一步地，所述高级氧化反应池中设置有高浓度臭氧接触反应器。
进一步地，所述高浓度臭氧接触反应器为SODOTM反应器。
进一步地，所述SODOTM反应器与在线监测平台及活性指示平台相连接。
本实用新型提供的用于寒冷地区城镇污水厂提标改造的系统，通过对主体 生物处理单元进行保温，提高生物反应池的活性污泥浓度，增加高级氧化单元 等措施，在确保污水处理厂冬季正常运转的同时，提升了出水水质，实现了就 地造水和资源再生，很好地满足了实际应用的需要
