申请日2015.03.23
公开(公告)日2015.08.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种削减工业废水中固废物的处理系统，所述削减工业废水中固废物的处理系统包括絮凝沉降器、一级消解罐、二级消解罐、压滤机和清液处理器;所述絮凝沉降器、一级消解罐、二级消解罐、压滤机和清液处理器通过管道依次相连接;所述絮凝沉降器、一级消解罐、二级消解罐和清液处理器均设置有进口和出口;所述压滤机上设置有进口、第一出口和第二出口;所述絮凝沉降器的出口与一级消解罐的进口相连接;所述一级消解罐的出口与二级消解罐的进口相连接;所述二级消解罐的出口与压滤机的进口相连接;所述压滤机的出口与清液处理器的进口相连接。本实用新型结构简单，使用方便，设计合理，节能环保，防止二次污染。

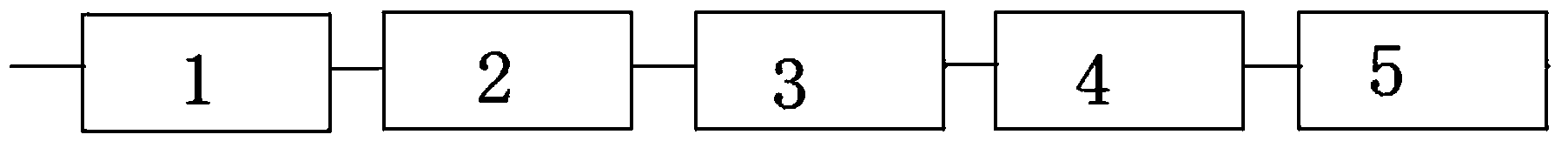

摘要附图
权利要求书
1.一种削减工业废水中固废物的处理系统，其特征在于：所述削减工业废水中固废物的 处理系统包括絮凝沉降器、一级消解罐、二级消解罐、压滤机和清液处理器;所述絮凝沉降 器、一级消解罐、二级消解罐、压滤机和清液处理器通过管道依次相连接;
所述絮凝沉降器、一级消解罐、二级消解罐和清液处理器均设置有进口和出口;所述压 滤机上设置有进口、第一出口和第二出口;所述絮凝沉降器的出口与一级消解罐的进口相连 接;所述一级消解罐的出口与二级消解罐的进口相连接;所述二级消解罐的出口与压滤机的 进口相连接;所述压滤机的出口与清液处理器的进口相连接;所述一级消解罐和二级消解罐 均设置有消解剂和搅拌装置;所述一级消解罐包括罐体，在罐体的顶端设自动进料口、排气 口和液位计口，在罐体的侧壁两侧设置有测温口，在罐体的下部设排污口，罐体的底端通过 管路与排料口相通。
2.根据权利要求1所述的削减工业废水中固废物的处理系统，其特征在于：所述削减工 业废水中固废物的处理系统还包括酸碱度控制器，所述酸碱度控制器分别与一级消解罐和二 级消解罐相连接。
3.根据权利要求1所述的削减工业废水中固废物的处理系统，其特征在于：所述削减工 业废水中固废物的处理系统还包括曝气处理池，所述曝气处理池与絮凝沉降器通过管道相连 接。
说明书
一种削减工业废水中固废物的处理系统
技术领域
本实用新型涉及化工设备及化工工艺技术领域,具体涉及一种削减工业废水中固废物的 处理系统。
背景技术
公司引进的食品级聚偏氯乙烯树脂成套生产装置中，包含有偏氯乙烯单体生产和偏氯乙 烯的聚合。生产偏氯乙烯单体需要使用三氯乙烷、碱类物质。目前公司采用具有反应最安全、 产品品质最可靠、技术最先进的石灰乳液与三氯乙烷进行反应技术来生产偏氯乙烯单体，但 同时存在的缺点是：由于受工艺要求及石灰乳液中杂质的影响，生产中需要产生大量含污泥 的废水，目前处理方法是将废水通过压滤机的压榨、过滤来去除污泥，确保废水达标排放。 产出的污泥固废物需由专业公司进行处理。带来的问题是：污泥固废物产生量大，且在委托 的专业公司进行处理过程中，对环境造成一定的污染。
目前，缺乏一种处理效率高，长期稳定性好的削减工业废水中固废物的处理系统。
实用新型内容
为了克服上述现有技术中的不足之处，本实用新型的目的是提供一种处理效率高，长期 稳定性好的削减工业废水中固废物的处理系统。
为了实现上述技术目的，本实用新型采用的技术方案的如下：本实用新型提供了一种削 减工业废水中固废物的处理系统，所述削减工业废水中固废物的处理系统包括絮凝沉降器、 一级消解罐、二级消解罐、压滤机和清液处理器;所述絮凝沉降器、一级消解罐、二级消解 罐、压滤机和清液处理器通过管道依次相连接;
所述絮凝沉降器、一级消解罐、二级消解罐和清液处理器均设置有进口和出口;所述压 滤机上设置有进口、第一出口和第二出口;所述絮凝沉降器的出口与一级消解罐的进口相连 接;所述一级消解罐的出口与二级消解罐的进口相连接;所述二级消解罐的出口与压滤机的 进口相连接;所述压滤机的出口与清液处理器的进口相连接;所述一级消解罐和二级消解罐 均设置有消解剂和搅拌装置;所述一级消解罐包括罐体，在罐体的顶端设自动进料口、排气 口和液位计口，在罐体的侧壁两侧设置有测温口，在罐体的下部设排污口，罐体的底端通过 管路与排料口相通。
进一步地，所述削减工业废水中固废物的处理系统还包括酸碱度控制器，所述酸碱度控 制器分别与一级消解罐和二级消解罐相连接。
进一步地，所述削减工业废水中固废物的处理系统还包括曝气处理池，所述曝气处理池 与絮凝沉降器通过管道相连接。
有益效果：本实用新型结构简单，使用方便，设计合理，节能环保，防止二次污染。为 改变偏氯乙烯单体生产过程中产生的大量污泥固废物及污泥固废物处理带来的环境影响，在 没有将废水进行压滤前，增设污泥消解罐，加入污泥消解剂，对悬浮于废水的污泥中的可消 解的物质进行消化、分解，使之转化为可溶物存在于废水中，从而达到减少污泥固废物的目 的。工厂生产中污泥固废物量直接得到大幅降低50%以上，有效减少处理污泥固废物造成的 环境影响。
