申请日2015.03.23
公开(公告)日2015.09.30
IPC分类号C02F9/08
摘要
本实用新型提供一种移动快捷、能够重复使用的组合式移动污水处理系统。它包括底部具有行走轮的车架，在车架上设置有对污水进行过滤的过滤池，对经过过滤池过滤后的污水进行生物化学处理的生物化学处理系统。

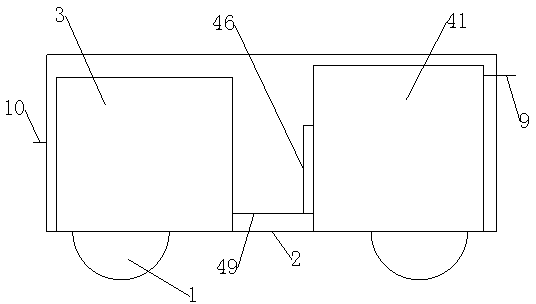

摘要附图
权利要求书
1.组合式移动污水处理系统，其特征在于，它包括底部具有行走轮的车架，在车架上设置有对污水进行紫外线杀菌的uv杀菌池，对经过紫外线杀菌后的污水加入臭氧进行净化的净化器;净化器包括水气混合器、用于产生臭氧、并向水气混合器输送臭氧的臭氧发生器;水气混合器包括输送管，输送管内具有螺旋形的叶片;叶片把输送管内腔分隔成了至少两个螺旋形的污水流过通道。
说明书
组合式移动污水处理系统
技术领域
本实用新型涉及一种组合式移动污水处理系统。
背景技术
为了对污水、废水进行处理，常常需要在污水、废水排放点建造污水处理系统。污水、废水处理完毕后，拆除污水处理系统成本较高，而且一般拆除后也不能再次利用。这样造成污水处理成本较高。
例如，对污染的河道水进行处理，常常需要把河道水进行分段封闭，对每段分别进行处理。为了对每段进行处理，需要在该段施工，建设必须的uv杀菌池、净化池等水处理设施。该段河道处理完毕后，uv杀菌池、净化池等就不再使用了。
发明内容
本实用新型的目的在于提供一种移动快捷、能够重复使用的组合式移动污水处理系统。
本组合式移动污水处理系统，它包括底部具有行走轮的车架，在车架上设置有对污水进行紫外线杀菌的uv杀菌池，对经过紫外线杀菌后的污水加入臭氧进行净化的净化器;净化器包括水气混合器、用于产生臭氧、并向水气混合器输送臭氧的臭氧发生器;水气混合器包括输送管，输送管内具有螺旋形的叶片;叶片把输送管内腔分隔成了至少两个螺旋形的污水流过通道。
本实用新型的有益效果：使用时，把该组合式移动污水处理系统拖曳至需要进行水质处理的地点，例如河道旁边，把河道内污水抽入uv杀菌池，以紫外线对污水进行杀菌，经过杀菌后再经臭氧处理，完成对污水的彻底净化，然后再排入河道。对该河道处理完毕后，可以拖曳至另一个需要进行水质净化的河道进行作业。本实用新型能够移动，可以反复使用，降低了使用成本。
臭氧杀灭细菌和病毒的作用，通常是物理的、化学的及生物的等几个方面的综合作用。其作用机制为：1.作用于细胞膜导致细胞膜的通透性增加，细胞内物质外流，使细胞失去活力。 2.使细胞活动必须的酶失去活性，这些酶是合成细胞的重要成分。 3.破坏细胞质内的遗传物质，直接破坏其RNA(核糖核酸)和DNA(脱脂核糖核酸)物质，导致新陈代谢障碍，直至死亡，这一过程是不可逆的反应，是极为迅速的。
人工产生臭氧的方法较多，有电化学法、光化学法、高压电晕放电法等等。
臭氧消亡的途径，可以说有两个，一是自然消亡，臭氧在250nm-320nm的紫外线照射下自然分解;二是化合消亡，臭氧是强氧化剂，它可与任何物质反应，化合消亡。
臭氧化消毒技术的优点： 1.臭氧消毒作用是极强的，杀菌力强，菌谱宽，不管是细菌病毒，还是未萌动的饱子都具有杀灭作用。2.杀灭速度快，约为氯的百倍以上。3.臭氧消毒过程中产生的氧化物是无毒、无味、能生物降解的物质。4.臭氧能很快分解成为氧，不会产生二次污染，被人们称之为“洁净的消毒剂”。所以，过分使用不会产生危害。5.臭氧的消毒作用受pH和温度影响较小。6.臭氧是气体游离状态，消毒中不会产生死角。7.臭氧在消毒过程中，通过其氧化絮凝作用起到一定的净化作用。8.臭氧消毒技术可用于饮用水、海水、污水处理，也可用于环境物体等的消毒，应用范围广，被称之为“万能消毒剂”。9.臭氧在应用中，只能就地产生。所以，简便、安全、可靠、经济。
污水流经输送管时，螺旋形的叶片使得污水呈螺旋形流动，加强了扰动效果，与臭氧混合更加充分。
