申请日2015.10.13
公开(公告)日2016.02.10
IPC分类号B65G17/12; B65G41/00
摘要
本实用新型涉及一种挖掘系统，尤其涉及一种应用于污泥处理的多斗挖掘系统。包括底座，所述的底座的上部设有操作臂，所述的操作臂的上端设有向外延伸的输送组件，所述的操作臂中设有与输送组件相配接的液压油缸。应用于污泥处理的多斗挖掘系统结构紧凑，使用效果出色，同时操作简便。
权利要求书

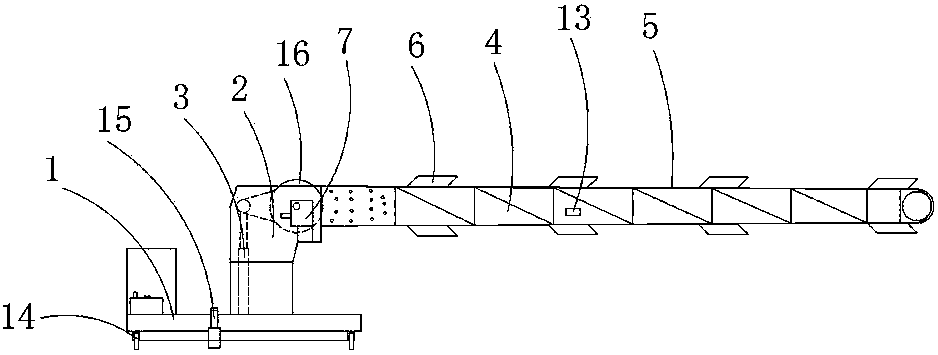

1.一种应用于污泥处理的多斗挖掘系统，其特征在于：包括底座(1)，所述的底座(1)的上部设有操作臂(2)，所述的操作臂(2)的上端设有向外延伸的输送组件，所述的操作臂(2)中设有与输送组件相配接的液压油缸(3);
所述的输送组件包括输送架(4)，所述的输送架(4)的左侧端设有左链部轮组件(16)，所述的输送架(4)的右侧端设有右链部轮组件，所述的左链部轮组件与右链部轮组件通过板链(5)相联动，所述的板链(5)上设有均匀分布的挖料斗(6)，所述的左链部轮组件与右链部轮组件二者的结构相同，所述的左链部轮组件与右链部轮组件分别通过减速机(7)相同步转动;
所述的左链部轮组件包括轴承座(8)和齿轮轴(9)，所述的齿轮轴(9)外套有轴承座(8)，所述的轴承座(8)通过摇臂(10)与输送架(4)相固定，所述的齿轮轴(9)上设有一对相间隔分布的齿传动链轮(11)，一对齿传动链轮(11)的间距为558mm，所述的齿传动链轮(11)与板链(5)相配接，所述的轴承座(8)与齿轮轴(9)间设有轴承(12);
所述的输送架(4)中设有承重传感器(13)。
2.根据权利要求1所述的应用于污泥处理的多斗挖掘系统，其特征在于：所述的底座(1)的底部设有行走轮(14)，所述的行走轮(14)通过行走减速电机(15)控制。
说明书
应用于污泥处理的多斗挖掘系统
技术领域
本实用新型涉及一种挖掘系统，尤其涉及一种应用于污泥处理的多斗挖掘系统。
背景技术
目前现有技术中的挖掘系统性能相对较弱，同时使用不方便，导致烘干效果较差。
中国专利201410089900.8，公开一种螺旋钻污泥挖掘器，属于湿混凝土回收用搅拌池污泥提升机械技术领域，所述螺旋钻污泥挖掘器的螺杆套装在输送管内，螺杆顶端依次连接有联轴器、减速机、电机;螺杆上设置有螺旋叶片，螺旋叶片的螺旋升角为40—75度，螺旋叶片的厚度为2—8mm;输送管的上部设置有连通的倾斜出料管。此结构相对复杂，同时使用性能不佳。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，进一步提升使用效能的应用于污泥处理的多斗挖掘系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种应用于污泥处理的多斗挖掘系统，包括底座，所述的底座的上部设有操作臂，所述的操作臂的上端设有向外延伸的输送组件，所述的操作臂中设有与输送组件相配接的液压油缸;
所述的输送组件包括输送架，所述的输送架的左侧端设有左链部轮组件，所述的输送架的右侧端设有右链部轮组件，所述的左链部轮组件与右链部轮组件通过板链相联动，所述的板链上设有均匀分布的挖料斗，所述的左链部轮组件与右链部轮组件二者的结构相同，所述的左链部轮组件与右链部轮组件分别通过减速机相同步转动;
所述的左链部轮组件包括轴承座和齿轮轴，所述的齿轮轴外套有轴承座，所述的轴承座通过摇臂与输送架相固定，所述的齿轮轴上设有一对相间隔分布的齿传动链轮，一对齿传动链轮的间距为558mm，所述的齿传动链轮与板链相配接，所述的轴承座与齿轮轴间设有轴承;
所述的输送架中设有承重传感器。
作为优选，所述的底座的底部设有行走轮，所述的行走轮通过行走减速电机控制。
承重传感器能有效实时监测承重重量，当受重超过一定的值时，能及时进行报警。
本实用新型提供应用于污泥处理的多斗挖掘系统，结构紧凑，使用效果出色，同时操作简便。
