申请日2015.03.22
公开(公告)日2015.08.05
IPC分类号C02F1/32
摘要
本实用新型涉及水处理净化领域，具体涉及一种水处理净化用的光催化反应器，进水口处于光催化反应器下端，并接入缓冲池中，所述缓冲池上端依次连接过滤板、降解反应池与缓冲池，所述降解反应池上端的缓冲池接有出水口;所述降解反应池中间放置紫外灯，两端同时塞有塞板，所述紫外灯外部设有光催化载体。本实用新型它采用光催化降解的方式聚集微量污染物并降解污染物，采用多层过滤降低流速，大大提高杀菌、降解微量污染物的效率，它具有使用方便，操作简单，实用性好，成本低廉等特点。

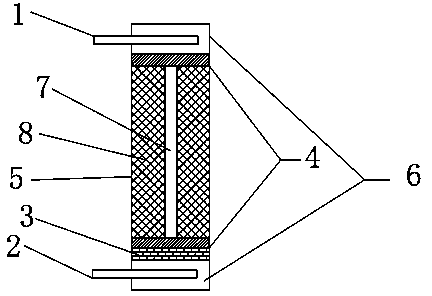

摘要附图
权利要求书
1.一种水处理净化用的光催化反应器，包括出水口(1)与进水口(2)，其特征在于，进水口(2)处于光催化反应器下端，并接入缓冲池(6)中，所述缓冲池(6)上端依次连接过滤板(3)、降解反应池(5)与缓冲池(6)，所述降解反应池(5)上端的缓冲池(6)接有出水口(1);所述降解反应池(5)中间放置紫外灯(8)，两端同时塞有塞板(4)，所述紫外灯(8)外部设有光催化载体(7)。
2.根据权利要求1所述的一种水处理净化用的光催化反应器，其特征在于：所述塞板(4)内装有纳米过滤膜，达到过滤固体颗粒的效果。
3.根据权利要求1所述的一种水处理净化用的光催化反应器，其特征在于：所述光催化载体(7)采用发泡体作为基材，外表涂覆二氧化钛薄膜，孔径不大于20ppi。
4.根据权利要求1所述的一种水处理净化用的光催化反应器，其特征在于：所述进水口(2)在缓冲池(6)内管道采用细孔出水的方式。
5.根据权利要求1所述的一种水处理净化用的光催化反应器，其特征在于：所述过滤板(3)与下端的缓冲池(6)和降解反应池(5)均采用螺纹连接，方便更换处理。
说明书
一种水处理净化用的光催化反应器
技术领域
本实用新型涉及水处理净化领域，具体涉及一种水处理净化用的光催化反应器。
背景技术
水处理的方式包括物理处理和化学处理。
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
随着技术的不断上升，对于微含量的处理要求越来越高，目前的水处理大致以大型，大容量为主，成本高，后期维护大，并且利用率不高。。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种水处理净化用的光催化反应器，它采用光催化降解的方式聚集微量污染物并降解污染物，采用多层过滤降低流速，大大提高杀菌、降解微量污染物的效率，它具有使用方便，操作简单，实用性好，成本低廉等特点。
为实现上述目的，本实用新型采用的技术方案是：
本实用新型所述的一种水处理净化用的光催化反应器，包括出水口与进水口，其特征在于，进水口处于光催化反应器下端，并接入缓冲池中，所述缓冲池上端依次连接过滤板、降解反应池与缓冲池，所述降解反应池上端的缓冲池接有出水口;所述降解反应池中间放置紫外灯，两端同时塞有塞板，所述紫外灯外部设有光催化载体。
进一步地，所述塞板内装有纳米过滤膜，达到过滤固体颗粒的效果。
进一步地，所述光催化载体采用发泡体作为基材，外表涂覆二氧化钛薄膜，孔径不大于20ppi。
进一步地，所述进水口在缓冲池内管道采用细孔出水的方式。
进一步地，所述过滤板与下端的缓冲池和降解反应池均采用螺纹连接，方便更换处理。
采用上述结构后，本实用新型有益效果为：本实用新型它采用光催化降解的方式聚集微量污染物并降解污染物，采用多层过滤降低流速，大大提高杀菌、降解微量污染物的效率，它具有使用方便，操作简单，实用性好，成本低廉等特点。
