申请日2015.03.12
公开(公告)日2015.08.26
IPC分类号C02F1/44
摘要
本实用新型属于污水处理设备领域，尤其涉及一种多功能膜生物污水处理设备，其特征在于：所述水箱经由所述管道连接所述进水泵，所述进水泵连接所述进水阀，所述进水阀固定有所述进水检测装置，所述进水检测装置通过所述导线连接所述控制器，压缩气体经由所述进气口进入所述管道，所述进气阀固定在所述管道上，所述产水流量传感器固定在所述产水阀B上，所述浓水流量传感器固定在所述浓水阀，所述浓水阀连接所述浓水排放口，所述产水流量传感器经由所述管道连接所述超滤产水箱，所述清洗箱处固定有所述清洗阀，所述清洗阀经由所述管道连接所述保安过滤器，所述UF膜组件固定在所述管道上。
摘要附图
权利要求书

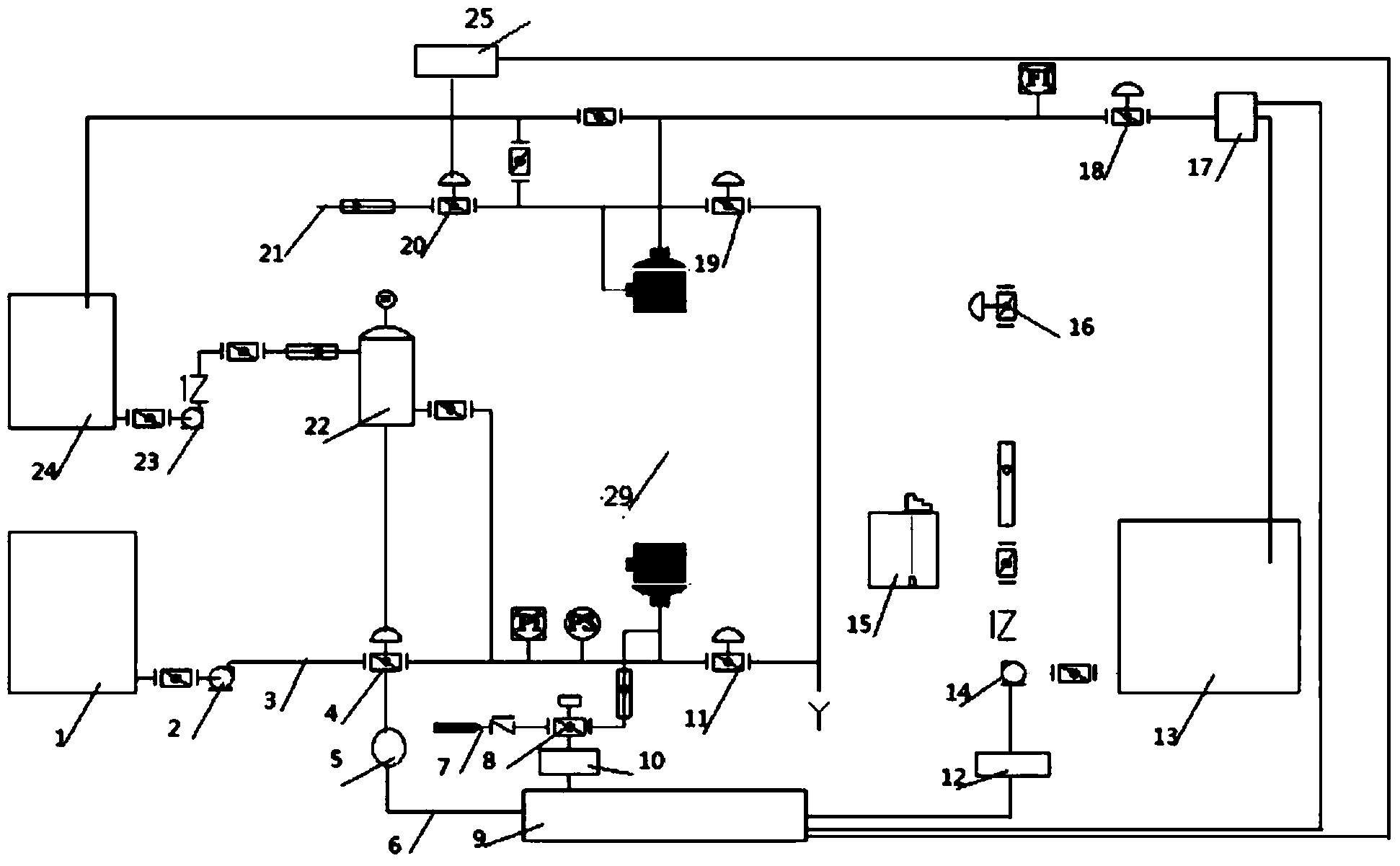

1.一种多功能膜生物污水处理设备，其特征在于：包括水箱(1)、进水泵(2)、管道(3)、进水阀(4)、进水检测装置(5)、导线(6)、进气口(7)、进气阀(8)、控制器(9)、进气压力传感器(10)、下排阀(11)、反洗检测装置(12)、超滤产水箱(13)、反洗泵(14)、反洗加药装置(15)、产水阀A(16)、产水流量传感器(17)、产水阀B(18)、上排阀(19)、浓水阀(20)，浓水排放口(21)，保安过滤器(22)，清洗阀(23)，清洗箱(24)，浓水流量传感器(25)，进水压力传感器(26)，温度传感器(27)、在线pH 计(28)和UF膜组件(29)，所述水箱(1)经由所述管道(3)连接所述进水泵(2)，所述进水泵(2)连接所述进水阀(4)，所述进水阀(4)固定有所述进水检测装置(5)，所述进水检测装置(5)通过所述导线(6)连接所述控制器(9)，压缩气体经由所述进气口(7)进入所述管道(3)，所述进气阀(8)固定在所述管道(3)上，所述产水流量传感器(17)固定在所述产水阀B(18)上，所述浓水流量传感器(25)固定在所述浓水阀(20)，所述浓水阀(20)连接所述浓水排放口(21)，所述产水流量传感器(17)经由所述管道(3)连接所述超滤产水箱(13)，所述清洗箱(24)处固定有所述清洗阀(23)，所述清洗阀(23)经由所述管道(3)连接所述保安过滤器(22)，所述UF膜组件(29)固定在所述管道(3)上，所述反洗检测装置(12)固定在所述反洗泵(14)上，所述反洗加药装置(15)连接所述管道(3)。
2.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述进水压力传感器(26)、温度传感器(27)和所述在线pH 计(28)固定在所述进水检测装置(5)上。
3.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述进气压力传感器(10)固定在所述进气阀(8)上。
4.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述控制器(9)经由所述导线(6)连接所述产水流量传感器(17)。
5.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述控制器(9)经由所述导线(6)连接所述浓水流量传感器(25)。
6.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述保安过滤器(22)经由所述导线(6)连接所述进水检测装置(5)。
7.根据权利要求1所述的一种多功能膜生物污水处理设备，其特征在于：所述反洗检测装置(12)经由所述导线(6)连接所述控制器(9)。
说明书
一种多功能膜生物污水处理设备
技术领域
本实用新型属于污水处理设备装置领域，尤其涉及一种多功能膜生物污水处理设备。
背景技术
在过去的几十年中，随着工业的高速发展和城市化建设的加速，各地的饮用水水源受到日益严重的污染，饮用水中化学成分的数量在不断增加，长期饮用含多种微量有机物水的居民，其消化道的癌症死亡率明显高于饮用洁净水的对照组居民。因此，去除饮用水中这些微量污染物已成为净水的首要任务。
目前，我国大部分水厂所使用的都是针对较清洁水源水的常规水处理工艺，主要由混凝—沉淀—过滤—消毒单元组成。这种工艺对细菌和浑浊度等颗粒物的去除效果较好，而对以溶解态存在微量甚至痕量的“三致污染物”的去除效果不太理想，加之在输水管网中造成的微生物污染，导致饮用水的安全性得不到保证。
发明内容
本实用新型针对上述技术问题，提供了一种结构简单，针对性强可自动清洗设备，全方位检测污水处理指标的多功能膜生物污水处理设备。
为了解决上述技术问题，本实用新型提供了一种多功能膜生物污水处理设备，其特征在于：包括水箱、进水泵、管道、进水阀、进水检测装置、导线、进气口、进气阀、控制器、进气压力传感器、下排阀、反洗检测装置、超滤产水箱、反洗泵、反洗加药装置、产水阀A、产水流量传感器、产水阀B、上排阀、浓水阀，浓水排放口，保安过滤器，清洗阀，清洗箱，浓水流量传感器，进水压力传感器，温度传感器、在线pH计和UF膜组件，所述水箱经由所述管道连接所述进水泵，所述进水泵连接所述进水阀，所述进水阀固定有所述进水检测装置，所述进水检测装置通过所述导线连接所述控制器，压缩气体经由所述进气口进入所述管道，所述进气阀固定在所述管道上，所述产水流量传感器固定在所述产水阀B上，所述浓水流量传感器固定在所述浓水阀，所述浓水阀连接所述浓水排放口，所述产水流量传感器经由所述管道连接所述超滤产水箱，所述清洗箱处固定有所述清洗阀，所述清洗阀经由所述管道连接所述保安过滤器，所述UF膜组件固定在所述管道上，所述反洗检测装置固定在所述反洗泵上，所述反洗加药装置连接所述管道。
本实用新型进一步设置为：所述进水压力传感器、温度传感器和所述在线pH计固定在所述进水检测装置上。
本实用新型进一步设置为：所述进气压力传感器固定在所述进气阀上。
本实用新型进一步设置为：所述控制器经由所述导线连接所述产水流量传感器。
本实用新型进一步设置为：所述控制器经由所述导线连接所述浓水流量传感器。
本实用新型进一步设置为：所述保安过滤器经由所述导线连接所述进水检测装置。
本实用新型进一步设置为：所述反洗检测装置经由所述导线连接所述控制器。
与现有技术相比，本实用新型一种多功能膜生物污水处理设备具有以下有益效果：
(1)本实用新型设计采用UF组件，可以保留对人体有益的矿物质和微量元素，供用户使用。
(2)本实用新型设计保安过滤器使用效率高，阻力小。
(3)本实用新型设计的控制器可以控制保安过滤器的开闭实现控制设备的自动清洗。
(4)本实用新型设计进水检测装置可以实时监测进水口出水的压力温度和pH值，便于调节压缩空气和浓水的配比，达到最佳处理效果。
(5)本实用新型设计采用变频恒压供水的方式，在多机组并联运行的系统中，设备的运行压力不会因为运行设备台数的变化、产水水量的变化而变化，避免了供水水量变化而引起的供水压力变化，防止了对膜的冲击，减少了膜损坏的可能。
(6)本实用新型设计供水泵的启动、停止及转速由膜过滤设备用水要求而由自控系统自动控制，无需人工操作，这样既降低了劳动强度，又使设备的运行安全可靠。
(7)本实用新型设计控制系统的配合使系统自动运行，保证系统的安全稳定，并且大大降低劳动成本和员工的劳动强度。
(8)本实用新型性价比高，针对性强，因此，其具有广泛的应用前景，适于推广应用。
