申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型涉及一体化屠宰废水处理设备，有效的解决了地埋式污水处理设备排泥不均匀、不及时等问题;其解决的技术方案是包括屠宰废水处理设备，废水处理设备内设有一级接触氧化池、二级接触氧化池、沉淀池、消毒池，一级接触氧化池和二级接触氧化池的内固定有弹性填料，一级接触氧化池、二级接触氧化池的底部设有曝气软管、曝气支管、曝气主管，第一中心筒下端设有置于沉淀池内的斜管填料，沉淀池经第三管道连通消毒池，消毒池经出水管连通外界，消毒池内固定有第二中心筒，一级接触氧化池、二级接触氧化池、沉淀池内设有连通外界的抽泥管;本实用新型结构巧妙，设备运行和维护量少，灵活方便，操作简单，运输管理费用低。
权利要求书

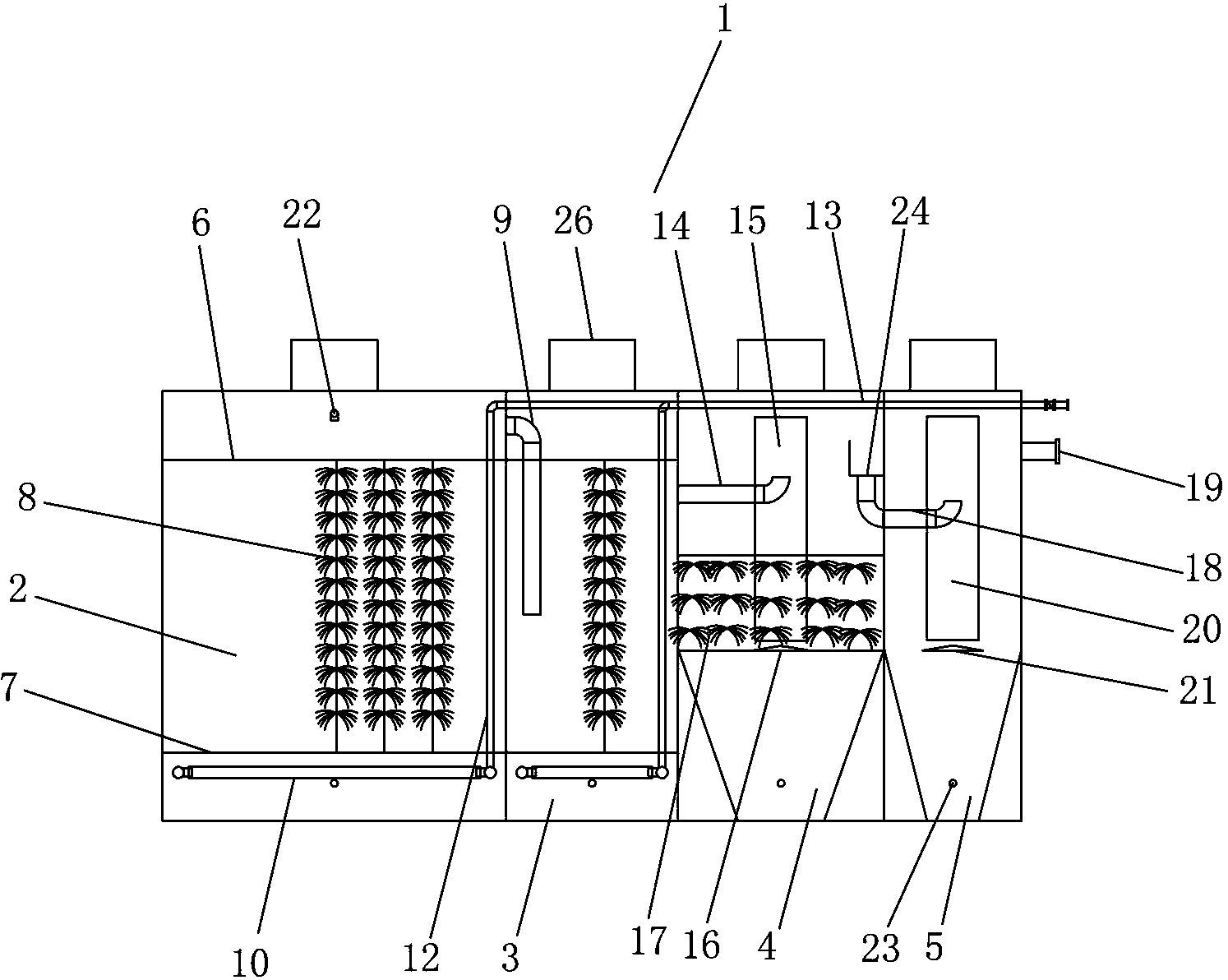

1.一种一体化屠宰废水处理设备，包括屠宰废水处理设备(1)，其特征在于，废水处理设备(1)内设有经多个挡板分割而成的一级接触氧化池(2)、二级接触氧化池(3)、沉淀池(4)、消毒池(5)，一级接触氧化池(2)和二级接触氧化池(3)的内固定有填料固定架(6)和填料支撑架(7)，填料固定架(6)和填料支撑架(7)之间固定有弹性填料(8)，一级接触氧化池(2)经第一管道(9)连通二级接触氧化池(3)，一级接触氧化池(2)、二级接触氧化池(3)的底部设有曝气软管(10)，曝气软管(10)上设有多个微孔(11)，曝气软管(10)连接有曝气支管(12)，曝气支管(12)连接有连通外界的曝气主管(13)，一级接触氧化池(2)经第二管道(14)连通沉淀池(4)，第二管道(14)连接置于沉淀池(4)的第一中心筒(15)，第一中心筒(15)下方固定有第一布水管(16)，第一中心筒(15)下端设有置于沉淀池(4)内的斜管填料(17)，沉淀池(4)经第三管道(18)连通消毒池(5)，消毒池(5)经出水管(19)连通外界，消毒池(5)内固定有第二中心筒(20)，第二中心筒(20)下方固定有第二布水管(21)，沉淀池(4)的底部设有提升泵，提升泵连接有分别回流至一级接触氧化池(2)、二级接触氧化池(3)和外界的回流管(22)，一级接触氧化池(2)、二级接触氧化池(3)、沉淀池(4)内设有连通外界的抽泥管(23)。
2.根据权利要求1所述的一种一体化屠宰废水处理设备，其特征在于, 所述的第三管道(18)上设有置于沉淀池(4)内的溢流堰(24)。
3.根据权利要求1所述的一种一体化屠宰废水处理设备，其特征在于, 所述的回流管(22)呈W型，回流至一级接触氧化池(2)、二级接触氧化池(3)的回流管上分别设有蝶阀(25)。
4.根据权利要求1所述的一种一体化屠宰废水处理设备，其特征在于, 所述的一级接触氧化池(2)、二级接触氧化池(3)、沉淀池(4)、消毒池(5)上设有维修入口(26)。
说明书
一体化屠宰废水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是一种一体化屠宰废水处理设备。
背景技术
近年来，随着我国工业及其他产业的不断发展，人均土地用地面积逐年减少，土地资源显的愈发紧张;而此时随着人们对环境的日益重视，环保意识的逐步加强，对工业废水及生活废水的排放要求也更加严格，这就要求有足够的空间来放置污水处理设施，而土地的日益紧张又与之相冲突。
同时在寸土寸金的今天，原有的技术工艺，多采用土建来完成污水处理过程，但是针对中小型屠宰及肉类加工废水，采用土建的投资费用与采用设备的费用造价几乎相当，而且土建需要耗费非专业客户从紧张的工作时间里抽出大量时间去管理，更何况池体采用土建不仅造成企业用地紧张，同时也造成了土地的极大浪费。综合以上因素分析：采用土建来做污水处理的话，不仅难解决用地问题，而且易造成土地资源的浪费，同时在工程项目投资上并不低。
因此，我公司针对小水量，用地紧张的中小型屠宰客户而研发的HY-SW型一体化屠宰废水处理设备，可地埋，也可放置在地面及建筑物以上，这样就不仅能大大节约占地面积，实现土地资源的最大化利用，而且设备运至现场进行简单管道连接即可投入使用，大大节省了客户在污水项目上所需耗费的心神。且HY-SW型一体化屠宰废水处理设备不管地埋还是放置地面以上，都不影响该套污水处理设备的处理效果。
因此HY-SW型一体化屠宰废水处理设备尤其适合用于用地紧张、中小型废水量的屠宰及肉类加工企业客户。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一体化屠宰废水处理设备，有效的解决了地埋式污水处理设备排泥不均匀、不及时，操作和维修复杂等问题。
其解决的技术方案是，包括屠宰废水处理设备，废水处理设备内设有经多个挡板分割而成的一级接触氧化池、二级接触氧化池、沉淀池、消毒池，一级接触氧化池和二级接触氧化池的内固定有填料固定架和填料支撑架，填料固定架和填料支撑架之间固定有弹性填料，一级接触氧化池经第一管道连通二级接触氧化池，一级接触氧化池、二级接触氧化池的底部设有曝气软管，曝气软管上设有多个微孔，曝气软管连接有曝气支管，曝气支管连接有连通外界的曝气主管，一级接触氧化池经第二管道连通沉淀池，第二管道连接置于沉淀池的第一中心筒，第一中心筒下方固定有第一布水管，第一中心筒下端设有置于沉淀池内的斜管填料，沉淀池经第三管道连通消毒池，消毒池经出水管连通外界，消毒池内固定有第二中心筒，第二中心筒下方固定有第二布水管，沉淀池的底部设有提升泵，提升泵连接有分别回流至一级接触氧化池、二级接触氧化池和外界的回流管，一级接触氧化池、二级接触氧化池、沉淀池内设有连通外界的抽泥管。
本实用新型结构巧妙，设备运行和维护量少，灵活方便，操作简单，运输管理费用低，现场安装方便，可快速投入使用，不受污水量的限制，机动灵活，可单独使用，也可多个联合使用。
