申请日2015.01.29
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型涉及一种具有并联结构的污水处理装置，其包括多级重复串联的缺氧池与好氧池、絮凝槽和澄清池;其中，有一级缺氧池由两个并联的缺氧池构成，或者有一级好氧池由两个并联的好氧池构成;其中，在第一缺氧池中投加活性炭填料，在所述污水处理装置中，所述活性炭填料的总投加量为0.5-3g/L。利用本实用新型设计的结构，活性炭投放量仅为原投放量的最多50%(甚至可以仅为10%)即可实现污水的高效净化，有效节约了活性炭的使用量。另外，无需额外添加有机碳源，无需内循环，简易实现焦化废水中氮及其他污染物的高效去除。
权利要求书
1.一种焦化废水用具有并联结构的污水处理装置，其特征在于，所述装置包括多级重复串联的缺氧池与好氧池，进一步包括与最后一级好氧池相连的絮凝槽和澄清池;
其中，有一级缺氧池由两个并联的缺氧池构成，或者有一级好氧池由两个并联的好氧池构成;
其中，在第一缺氧池中投加活性炭填料，所述活性炭填料的总投加量为0.5-3g/L;所述第一缺氧池是指第一级中的缺氧池，若第一级中有两个并联的缺氧池，则指其中任意一个缺氧池。
2.根据权利要求1所述的污水处理装置，其特征在于，所述装置包括两级、三级或超过三级重复串联的缺氧池和好氧池;其中，
若为两级重复串联的，则具有下述一种结构：
(1)第一级缺氧池由两个并联的缺氧池构成;
(2)第一级好氧池由两个并联的好氧池构成;
(3)第二级缺氧池由两个并联的缺氧池构成;或
(4)第二级好氧池由两个并联的好氧池构成;
若为三级重复串联的，则具有下述一种结构：
(1)第一级缺氧池由两个并联的缺氧池构成;
(2)第一级好氧池由两个并联的好氧池构成;
(3)第二级缺氧池由两个并联的缺氧池构成;
(4)第二级好氧池由两个并联的好氧池构成;
(5)第三级缺氧池由两个并联的缺氧池构成;
(6)第三级好氧池由两个并联的好氧池构成。
3.根据权利要求1或2所述的污水处理装置，其特征在于，在除第一缺氧池的其他缺氧池中的至少一个也投加活性炭填料。
4.根据权利要求1或2所述的污水处理装置，其特征在于，在各级缺氧池中都投加活性炭填料，且所述活性炭填料全部加入缺氧池。
5.根据权利要求1或2所述的污水处理装置，其特征在于，所述装置还包括一个预处理装置，所述预处理装置为一个光电催化氧化装置。
6.根据权利要求2所述的污水处理装置，其特征在于，所述第一级好氧池与第一级缺氧池的体积比为2:1;
所述第二级好氧池与第二级缺氧池的体积比为(2～1):1。
7.根据权利要求1或2所述的污水处理装置，其特征在于，所述污水分多股分别进入多级缺氧池;所述各缺氧池中设置有搅拌装置;所述各好氧池中设置有曝气装置。
8.根据权利要求1或2所述的污水处理装置，其特征在于，所述澄清池的剩余生物碳泥废弃处置;或者，所述澄清池的剩余生物碳泥经浓缩后回用，所述回用的碳泥分别进入各缺氧池。
说明书
一种具有并联结构的污水处理装置
技术领域
本实用新型涉及污水处理领域，特别是涉及一种具有并联结构的污水处理装置。
背景技术
焦化废水是在煤干馏、煤气冷却、炼钢、煤气的净化和化工产品的生产过程中产生的含有高浓度氨氮、氰及硫氰根等无机污染物和大量难生物降解的杂环及多环芳香族化合物的工业废水。
焦化废水经过普通活性污泥法的处理，对废水中的酚、氰等物质有一定去除效果，而对CODCr及氨氮的去除效率极差。
粉末活性炭处理工艺方法不仅保持了传统活性污泥法的优点，同时也由于活性炭吸附剂的加入而大幅度提升了有机、无机污染物的去除率。该法一经产生就因其在经济和处理效率方面的优势广泛地应用于工业废水如：炼油、石油化工、印染废水、焦化废水、有机化工废水的处理，因此各国环境工作者对粉末活性炭处理工艺表现了极大的兴趣并进行了广泛深入的研究。
目前常用的焦化废水的预处理技术有水解酸化法、沉淀法、超声辐照法和微电解法。通过与二级处理方法(如活性污泥法等生物法)的联用，实现焦化废水的有效处理。
但上述方法处理的废水仍不能完全达到国家水质标准的要求，有待开发更有效的焦化废水的处理工艺。
发明内容
本实用新型的目的在于克服现有技术中的不足，提供一种焦化废水用具有 并联结构的污水处理装置，适用性强，简易且高效，适于工业化。
本实用新型通过如下技术方案实现：

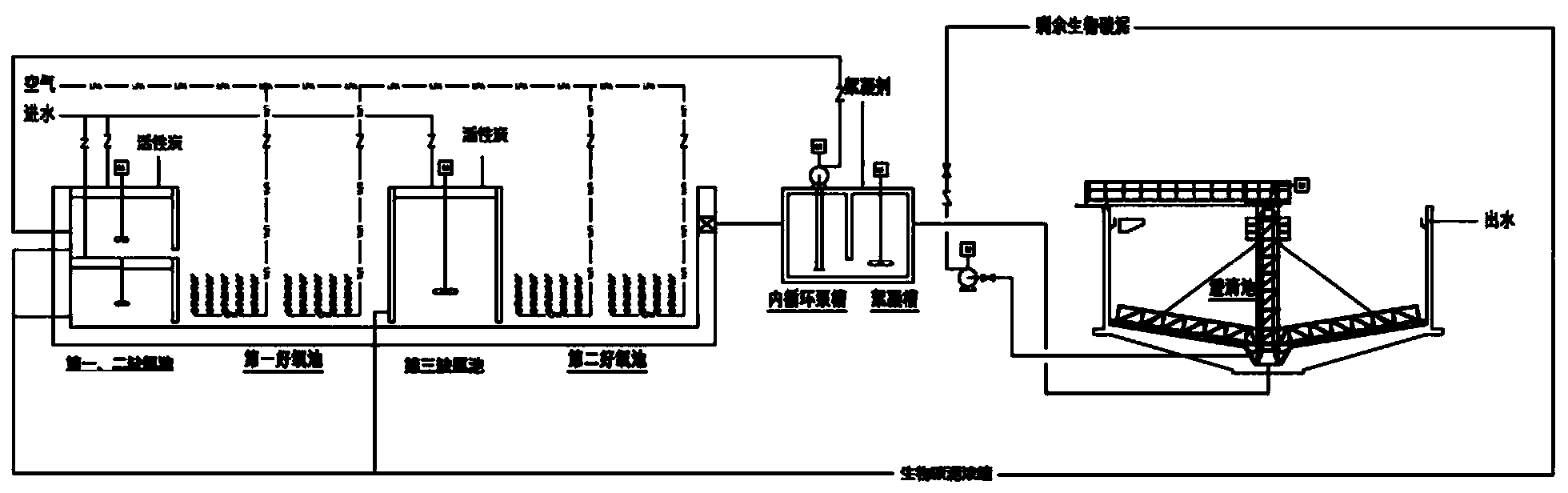

一种焦化废水用并联结构的污水处理装置(称之为“CBRS-R”)，其包括多级重复串联的缺氧池与好氧池，进一步包括与最后一级好氧池相连的絮凝槽和澄清池;
其中，一级缺氧池由两个并联的缺氧池构成，或者一级好氧池由两个并联的好氧池构成;
其中，在第一缺氧池中投加活性炭填料，在所述污水处理装置中，所述活性炭填料的总投加量为0.5-3g/L。
所述第一缺氧池是指第一级中的缺氧池，若第一级中有两个并联的缺氧池，则指其中任意一个缺氧池。
根据本实用新型，所述装置包括两级、三级或超过三级重复串联的缺氧池和好氧池。
根据本实用新型，若为两级重复串联的，则具有下述一种结构：
(1)第一级缺氧池由两个并联的缺氧池构成;
(2)第一级好氧池由两个并联的好氧池构成;
(3)第二级缺氧池由两个并联的缺氧池构成;
(4)第二级好氧池由两个并联的好氧池构成。
根据本实用新型，若为三级重复串联的，则具有下述一种结构：
(1)第一级缺氧池由两个并联的缺氧池构成;
(2)第一级好氧池由两个并联的好氧池构成;
(3)第二级缺氧池由两个并联的缺氧池构成;
(4)第二级好氧池由两个并联的好氧池构成;
(5)第三级缺氧池由两个并联的缺氧池构成;
(6)第三级好氧池由两个并联的好氧池构成。
根据本实用新型，若为更多级重复串联的，以此类推。
根据本实用新型，在除第一缺氧池的其他缺氧池中的至少一个也投加活性炭填料。
优选地，在各级缺氧池中都投加活性炭调料。
根据本实用新型，所述活性炭填料全部加入缺氧池。
根据本实用新型，所述活性炭填料全部一级加入，或者分两级、三级或更多级加入。
根据本实用新型，若分两级投加的，则第一级缺氧池中的投加量占总投加量的50-90%，第二级缺氧池中的投加量占总投加量的10-50%。若分三级投加的，则第一级缺氧池中的投加量占总投加量的40-80%，第二级缺氧池中的投加量占总投加量的10-30%，第三级缺氧池中的投加量占总投加量的10-30%。
根据本实用新型，当并联的两个缺氧池都投加活性炭填料时，其加入量可以相同或不同。两个并联的缺氧池的活性炭填料投加量比例可以为(1～9)：(9～1)，还可以为(2～8)：(8～2)，或者是(3～7)：(7～3),(4～6)：(6～4)，或者5：5。
根据本实用新型，所述装置还包括一个预处理装置，所述预处理装置为一个光电催化氧化装置。
根据本实用新型，所述光电催化氧化装置由串联的电催化氧化装置和光催化氧化装置组成。
根据本实用新型，所述第一级好氧池与第一级缺氧池的体积比约为2:1。
根据本实用新型，所述第二级好氧池与第二级缺氧池的体积比为(2～1):1。
根据本实用新型，所述更多级好氧池与更多级缺氧池的体积比为(2～1):1。
根据本实用新型，所述污水分多股分别进入多级缺氧池。
根据本实用新型，所述多股污水的分配系数中，第一级缺氧池的分配系数用n(1)表示，第二级缺氧池的分配系数用n(2)表示，第三级缺氧池的分配系数用n(3)表示，第x级缺氧池的分配系数用n(x)表示。若为两级，n(1)：n(2)=(6～9):(1～4)，还可以为(7～8):(2～3)。若为三级，n(1)：n(2)：n(3) =(6～9):(0.5～2):(0.5～2)。以此类推。
根据本实用新型，所述各缺氧池中设置有搅拌装置。
根据本实用新型，所述各好氧池中设置有曝气装置。
根据本实用新型，所述澄清池的剩余生物碳泥废弃处置。
根据本实用新型，所述澄清池的剩余生物碳泥经浓缩后回用。
根据本实用新型，所述回用的碳泥分别进入各缺氧池。
根据本实用新型，所述回用于缺氧池的碳泥的分配系数中，第一级缺氧池的分配系数用m(1)表示，第二级缺氧池的分配系数用m(2)表示，第三级缺氧池的分配系数用m(3)表示，第x级缺氧池的分配系数用m(x)表示。若为两级，m(1)：m(2)=(6～9):(1～4)，还可以为(7～8):(2～3)。若为三级，m(1)：m(2)：m(3)=(6～9):(0.5～2):(0.5～2)。以此类推。
根据本实用新型，所述回用的碳泥分别进入各级好氧池。
根据本实用新型，所述回用于好氧池的碳泥的分配系数中，第一级好氧池的分配系数用p(1)表示，第二级好氧池的分配系数用p(2)表示，第三级好氧池的分配系数用p(3)表示，第x级好氧池的分配系数用p(x)表示。若为两级，p(1)：p(2)=(6～9):(1～4)，还可以为(7～8):(2～3)。若为三级，p(1)：p(2)：p(3)=(6～9):(0.5～2):(0.5～2)。以此类推。
根据本实用新型，所述装置的各好氧池和缺氧池之间无需内循环。
本实用新型的装置特别适用于焦化废水的处理。同时，所述装置还可以适用于其他多种污水的处理，包括工业废水如：炼油、石油化工、印染废水、有机化工废水的处理;以及城市污水处理。
本实用新型的有益效果是：
1、利用本实用新型设计的结构，活性炭采用单级或分级投放，且投放量仅为原投放量的最多50%(甚至可以仅为10%)即可实现污水的高效净化，有效节约了活性炭的使用量。
2、采用简单的并联手段，且有机结合了传统的活性污泥法和粉末活性炭处理法，无需额外添加有机碳源，无需内循环，简易实现焦化废水中氮及其他污染物的高效去除。
3、在不需要传统的WAO工艺的情况下，也可以实现生物碳泥的有效回用和污泥量(仅为传统工艺的90%)的减少。
4、有效结合了光催化氧化和电催化氧化法，将其用于所述焦化废水的预处理，显著提高了废水的氰及硫氰根等无机污染物和大量难生物降解的杂环及多环芳香族化合物的去除率，是一种简单高效的污水处理装置。
