申请日2014.12.31
公开(公告)日2015.04.29
IPC分类号F16K17/164; F16K17/06
摘要
本发明提供一种污水泵压力自动调压阀，包括主体、芯体、活塞体，弹簧和调节机构，该主体具有外管、联接板和盖板;联接板和盖板分别设置于外管的两端，联接板具有一液体入口，外管具有一液体出口，芯体包括内管和橡胶板，橡胶板密封内管的一端;外管套设于内管，且内管固定连接外管;橡胶板正对液体入口;活塞体容置于芯体的内部，能够沿着芯体的轴线移动，且能够抵住橡胶板密封液体入口;活塞体的内部设置弹簧;调节机构连接于盖板，其一端抵接于弹簧，另一端处于主体的外部，该调节机构能够经弹簧改变芯体施加于橡胶板上的力。本发明的有益效果是：在主体内增设芯体，隔绝污水对活塞体的腐蚀，从而保证使用寿命。

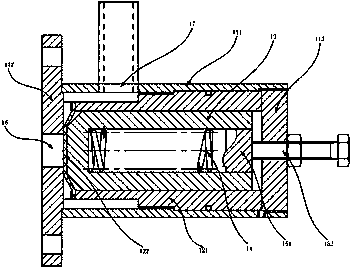

摘要附图
权利要求书
1.一种污水泵压力自动调压阀，包括主体，该主体具有外管、联接板和盖板;所述联接板和所述盖板分别设置于所述外管的两端，所述联接板具有一液体入口，所述外管具有一液体出口，其特征在于：
还包括芯体、活塞体、弹簧和调节机构;
所述芯体包括内管和橡胶板，所述橡胶板密封所述内管的一端;所述外管套设于所述内管，且所述内管固定连接所述外管;所述橡胶板正对所述液体入口;
所述活塞体容置于所述芯体的内部，能够沿着所述芯体的轴线移动，且能够抵住所述橡胶板密封所述液体入口;
所述活塞体的内部设置所述弹簧;
所述调节机构连接于所述盖板，其一端抵接于所述弹簧，另一端处于所述主体的外部，该调节机构能够经所述弹簧改变芯体施加于橡胶板上的力。
2.根据权利要求1所述的一种污水泵压力自动调压阀，其特征在于：所述芯体的外表面为阶梯面，所述橡胶板设置于尺寸较小的一端，尺寸较大的外表面紧密结合于所述外管;所述联接板与所述橡胶板之间的间隙、尺寸较小的芯体外表面与所述外管之间的间隙构成一液体通道，沿着液体入口进入的液体流经该通道至液体出口。
3.根据权利要求2所述的一种污水泵压力自动调压阀，其特征在于：所述活塞体配合容置于所述芯体的内部。
4.根据权利要求1至3任意一项所述的一种污水泵压力自动调压阀，其特征在于：所述调节机构包括调节螺杆，旋转该调节螺杆能够改变其进入主体内部的长度。
5.根据权利要求4所述的一种污水泵压力自动调压阀，其特征在于：所述调节机构包括压紧块;所述螺杆经所述压紧块施力于所述弹簧。
6.根据权利要求1至3任意一项所述的一种污水泵压力自动调压阀，其特征在于：所述活塞体与所述橡胶板的接触端设置有圆台。
7.根据权利要求6所述的一种污水泵压力自动调压阀，其特征在于：所述圆台的底面处于所述内管的内部。
说明书
一种污水泵压力自动调压阀
技术领域
本发明涉及排水泵，特别是一种污水泵压力自动调压阀
背景技术
目前市场上对废水、污水处理所使用的泵，由于水质差的原因，使用一段时间之后即被腐蚀，使用寿命短。
现在，多采用在泵的出口处安装压力表和放水开关，为了保持一定的输出压力，当压力表显示压力过高时，由工作人员手工打开放水开关，以降低输出压力;当压力表显示压力过低时，由工作人员手工关闭放水开关，以提高输出压力。这种处理方式，需要工作人员蹲守，人工关注压力表，且人工打开/关闭放手开关，造成工作效率低下。
发明内容
为了解决上述现有的技术问题，本发明提供一种污水泵压力自动调压阀
，其在主体内增设芯体，隔绝污水对活塞体的腐蚀，从而保证使用寿命。
本发明解决上述现有的技术问题，提供一种污水泵压力自动调压阀，包括主体，该主体具有外管、联接板和盖板;所述联接板和所述盖板分别设置于所述外管的两端，所述联接板具有一液体入口，所述外管具有一液体出口，还包括芯体、活塞体、弹簧和调节机构;所述芯体包括内管和橡胶板，所述橡胶板密封所述内管的一端;所述外管套设于所述内管，且所述内管固定连接所述外管;所述橡胶板正对所述液体入口;所述活塞体容置于所述芯体的内部，能够沿着所述芯体的轴线移动，且能够抵住所述橡胶板密封所述液体入口;所述活塞体的内部设置所述弹簧;所述调节机构连接于所述盖板，其一端抵接于所述弹簧，另一端处于所述主体的外部，该调节机构能够经所述弹簧改变芯体施加于橡胶板上的力。
本发明更进一步的改进如下所述。
所述芯体的外表面为阶梯面，所述橡胶板设置于尺寸较小的一端，尺寸较大的外表面紧密结合于所述外管;所述联接板与所述橡胶板之间的间隙、尺寸较小的芯体外表面与所述外管之间的间隙构成一液体通道，沿着液体入口进入的液体流经该通道至液体出口。
所述活塞体配合容置于所述芯体的内部。
所述调节机构包括调节螺杆，旋转该调节螺杆能够改变其进入主体内部的长度。
所述调节机构包括压紧块;所述螺杆经所述压紧块施力于所述弹簧。
所述活塞体与所述橡胶板的接触端设置有圆台。
所述圆台的底面处于所述内管的内部。
相较于现有技术，本发明的有益效果是：在主体内增设芯体，芯体的橡胶板常态下受到活塞体的推力而密封液体入口;当液体入口处的输出压力过高时，橡胶板及活塞体被推开，液体通道打开，污水顺着液体通道流至液体出口;当输出压力降低时，橡胶板又复位至密封液体入口，液体通道关闭，以提高输出压力。由于芯体的设置，隔绝污水对活塞体的腐蚀，从而保证使用寿命。
