申请日2014.12.31
公开(公告)日2015.08.05
IPC分类号C02F3/34
摘要
本实用新型公开一种菌胶团型污水处理装置，包括悬浮组件及固定在悬浮组件上的菌胶团漂浮件，所述菌胶团漂浮件包括基质和覆盖在基质上的菌胶团层;所述悬浮组件包括柱状悬浮腔以及环绕悬浮腔的空心稳定圈，所述空心稳定圈的内侧通过多个摆臂与柱状悬浮腔的侧壁连接;所述摆臂的一端与所述柱状悬浮腔连接，另一端与所述空心稳定圈连接;所述摆臂的中部设有弹性段;所述柱状悬浮腔的高径比为5：1—10：1。上述空心稳定圈与柱状悬浮腔的结构能够在水体中保持稳定、不易摆动。当水流带动柱状悬浮腔时，通过摆臂连接空心稳定圈能够保持静止状态，柱状悬浮腔摆动产生的扭矩转化为弹性段所吸收。

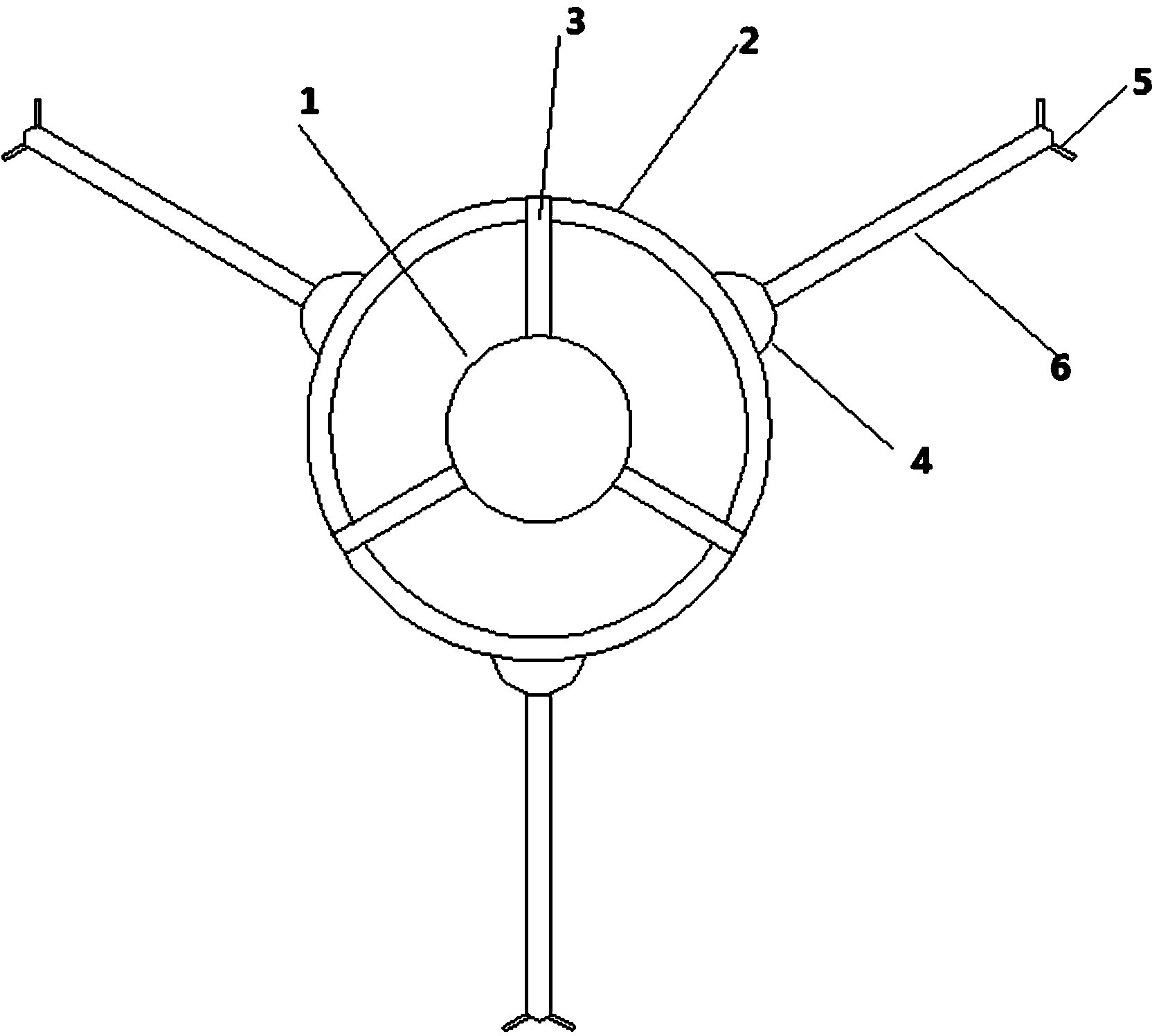

摘要附图
权利要求书
1.一种菌胶团型污水处理装置，包括悬浮组件及固定在悬浮组件上的菌胶 团漂浮件，其特征在于：所述菌胶团漂浮件包括基质和覆盖在基质上的菌胶团 层;所述悬浮组件包括柱状悬浮腔以及环绕悬浮腔的空心稳定圈，所述空心稳 定圈的内侧通过多个摆臂与柱状悬浮腔的侧壁连接;所述摆臂的一端与所述柱 状悬浮腔连接，另一端与所述空心稳定圈连接;所述摆臂的中部设有弹性段; 所述柱状悬浮腔的高径比为5：1—10：1。
2.根据权利要求1所述的装置，其特征在于：所诉空心稳定圈表面设有与 其同心的导流槽。
3.根据权利要求2所述的装置，其特征在于：所述空心稳定圈外侧设有多 个弧形稳定片;所述基质为带形薄片，其一端固定在所述弧形稳定片上。
4.根据权利要求3所述的装置，其特征在于：所述带形薄片的末端设置有 沉水端子;所述沉水端子包括两个末端交叉的条状体，所述带形薄片的末端与 沉水端子的交叉处连接。
说明书
一种菌胶团型污水处理装置
技术领域
本实用新型涉及污水处理装置，具体一种菌胶团型污水处理装置。
背景技术
在水体污染(含水域中的污泥)治理工程中，一般采用生物降解法除去污 水中的蛋白质、脂肪、芳香族化合物等有机污染物。现有应用于污水处理的生 物降解法包括活性污泥法以及生物膜法。
活性污泥法利用附着在活性污泥上的好养微生物在曝气的条件下氧化降解 污水中的有机污染物，成本低廉，在国内具有较大的应用规模。生物膜法则是 在固体表面培育微生物，使之自然形成由微生物构成的膜状物质，再利用该物 质处理污水，具有操作简便、易于回收等优点。无论是活性污泥还是生物膜， 其中具有生物分解活性的功能单位主要是具有分解有机污染物功能的微生物群 形成的菌胶团。天然的菌胶团大多是由微生物群落通过分泌黏液层而相互粘集 形成的，其形态为松散的絮状物质，在污水治理过程中，容易解体、消溶，不 但影响活性污泥/生物膜的活性，消溶在水体中的菌胶团难以在二沉池中被分 离，造成水体污泥率高等问题。此外，天然的菌胶团中微生物种类和数量难以 控制，不利于针对污染物的种类提高处理效率，还容易混杂入有害微生物，造 成水体的二次污染。
现有一种人工制造菌胶团的技术，通过将胶体物质(如果胶)与微生物悬 液混合凝固后制得。上述的人工菌胶团中微生物的种类和数量可控，结构较为 紧密、稳定，有利于提高污染物的分解效率。一般的人工菌胶团使用时需附着 在浸没或漂浮在污水中基体，现有的漂浮型菌胶团基体大多为浮球型，浮球在 水体中较不稳定，容易随水流波动，对菌胶团施加较大的牵引力，容易使菌胶 团脱落、分解。
实用新型内容
有鉴于此，本实用新型公开一种能够稳定漂浮在水面的人工菌胶团污水处 理装置。
本实用新型的目的通过以下技术方案实现：一种菌胶团型污水处理装置， 包括悬浮组件及固定在悬浮组件上的菌胶团漂浮件，所述菌胶团漂浮件包括基 质和覆盖在基质上的菌胶团层;所述悬浮组件包括柱状悬浮腔以及环绕悬浮腔 的空心稳定圈，所述空心稳定圈的内侧通过多个摆臂与柱状悬浮腔的侧壁连接; 所述摆臂的一端与所述柱状悬浮腔连接，另一端与所述空心稳定圈连接;所述 摆臂的中部设有弹性段;所述柱状悬浮腔的高径比为5：1—10：1。
所述菌胶团层可根据污水处理的需要，采用现有技术实现。所述柱状悬浮 腔可以悬浮在水体中，其具有较大的高径比。所述空心稳定圈漂浮在水面上， 特别优选的，所述所述空心稳定圈通过摆臂与所述柱状悬浮腔的顶部连接。上 述空心稳定圈与柱状悬浮腔的结构能够在水体中保持稳定、不易摆动。当水流 带动柱状悬浮腔时，通过摆臂连接空心稳定圈能够保持静止状态，柱状悬浮腔 摆动产生的扭矩转化为弹性段所吸收。
所诉空心稳定圈表面设有与其同心的导流槽。
导流槽能够引导水流平缓地流过空心稳定圈附近，防止其发生大幅的晃动。
所述空心稳定圈外侧设有多个弧形稳定片;所述基质为带形薄片，其一端 固定在所述弧形稳定片上。
弧形稳定片有助于进一步降低所述空心稳定圈的重心，提高其稳定性。
所述带形薄片的末端设置有沉水端子;所述沉水端子包括两个末端交叉的 条状体，所述带形薄片的末端与沉水端子的交叉处连接。
沉水端子优选陶瓷材料制备，能够牵引所述带形拨片下沉，提高污水处理 效率。此外，对称设置的沉水端子还有利于提高水面上悬浮组件的稳定性。
