申请日2014.12.27
公开(公告)日2015.07.29
IPC分类号F03B13/00; F21S9/04; H02J7/32; F03B1/00
摘要
本实用新型公开了一种家用冲击水斗式污水发电照明系统，包括污水导入口、污水收集池、引水管道、发电单元、输电设备、蓄电设备、用电设备及其他相关设备;其特征在于所述污水导入口装有可拆卸过滤网，便于清洁更换，所述污水收集池底有一定坡度，防止沉淀污物积累堵塞引水管道，所述引水管道前端连接污水池低部，所述发电单元水轮机部分位于引水管道中，发电部分位于引水管道外部，所述发电单元用对接螺纹连接前后引水管道，所述蓄电设备用输电设备与发电单元连接，所述用电设备如小功率家用景观灯、指示灯通过输电设备与蓄电设备连接。本系统结构简单，层次清晰，使用对象为家庭，能够提供部分电能供家庭使用，属于水资源的二次开发，提高了水资源利用率，符合我国可持续发展战略要求。
摘要附图
权利要求书
1.一种家用冲击水斗式污水发电照明系统，其特征在于：包括蓄水池或引水管入口、引水管道(1)、水力发电装置单元、整流器(10)、蓄电池、小功率照明电器，所述蓄电池或引水入口与引水管道连接，所述水力发电装置单元设置在引水管道(1)各段之间。

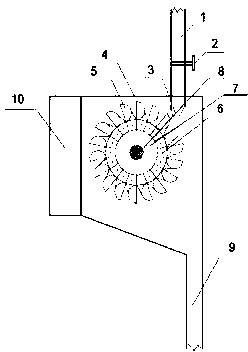

2.根据权利要求1所述的一种家用冲击水斗式污水发电照明系统，其水力发电装置单元的特征在于：包括引水管道(1)、阀门(2)、喷嘴(3)、发电单元壳体(4)、水斗(5)、发电机定子(6)、发电机转子(7)、主轴(8)、输水管道(9)、整流器(10)。
3.根据权利要求1所述的一种家用冲击水斗式污水发电照明系统，其特征在于：引水管道(1)伸入水力发电装置单元前设有阀门(2)，可以控制水流大小，便于污水连续发电。
4.根据权利要求1所述的一种家用冲击水斗式污水发电照明系统，其特征在于：引水管道(1)末端设有喷嘴，可使污水收缩喷向水斗(5)。
5.根据权利要求2所述的一种家用冲击水斗式污水发电照明系统，其特征在于：所述喷嘴(3)正下方为水轮发电机水斗(5)，防止污水侵蚀整体水轮发电机。
6.根据权利要求5所述的一种家用冲击水斗式污水发电照明系统，其特征在于所述水轮发电机侧旁设有整流器(10)，下方为漏斗式输水管。
说明书
一种冲击水斗式污水发电照明系统
技术领域
本发明涉及一种结构设计及污水再利用以及水能梯阶式开发。
背景技术
目前，我国高层建筑由城镇向农村扩张普及，高楼污水势能浪费与能源紧缺对比日益鲜明。充分利用这部分能源，将其变废为宝是我们每个国人的责任与义务，本发明设计目的是充分利用高层建筑污水势能，通过水轮发电机将其势能转换为电能，供夜灯、室内室外景观小灯及其他小功率照明电器使用。
发明内容
本发明的目的是利用高层建筑废水进行二次开发，利用其势能发电，将水能转化为电能。具体设计了一个合理的发电用电系统，在管道中把多个发电基站进行串连，而后将电能整合到一起。该发明充分利用了高层建筑污水剩余能量。
本发明的技术方案：
一种冲击水斗式污水发电照明系统：包括蓄水池或引水管入口、引水管道、引水管道分段设置引水装置、排水出口、水力发电装置单元、蓄电池、整流器、小功率照明电器。系统整体的特征为：将高层建筑的污水排水管道中间设置水力发电装置。同时，在各个水力发电装置单元处设置整流器通过外接输电线路输出稳定电流，再用蓄电池把电储存起来，最后通过蓄电池向小功率照明电器进行输电。系统局部的特征(小型水力发电装置单元)为：发电单元引水管道来水处有阀门，引水管道末端设有喷嘴，喷嘴正下方为水轮发电机水斗部位，发电机侧旁设有整流器，下方为漏斗式式输水管道。
所述的引水管道为分段式，相邻两段之间为小型水力发电装置单元。
本发明与现有技术相比具有以下优点：本发明不仅将污水能量转化为电能，向小功率用电器进行供电，而且避免了污水与水轮机过多接触，防止污水对水轮发电机的侵蚀。同时，本发明发电装置为单元式，使得该发电系统使用起来更为方便。
