申请日2015.10.20
公开(公告)日2016.11.16
IPC分类号C02F11/12
摘要
本实用新型属于废水处理技术领域且公开了一种矿山尾矿污泥脱水设备，包括脱水设备本体，所述脱水设备包括基座、推料装置、机壳、转筒、支腿和污泥进料口，所述基座顶部设有电动机，所述电动机一侧设有差速器，所述差速器一侧设有出泥口轴承架，所述出泥口轴承架一侧通过推料装置与机壳连接，所述机壳内部设有转筒，所述转筒一端通过污泥挡板与机壳连接，所述转筒另一端顶部设有上清液出水管，所述上清液出水管底部设有液位挡板，所述机壳底部与支腿连接，所述机壳另一端设有进料口轴承。本实用新型通过精度高的差速器，对物料的适应性较好，还节约成本，而且脱水设备转筒的长度比较长，具有较高的脱水能力。
权利要求书

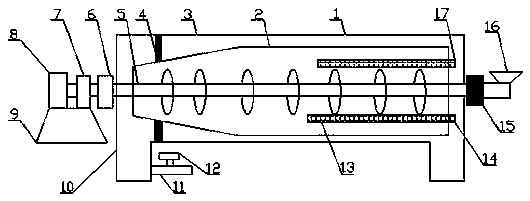

1.一种矿山尾矿污泥脱水设备，包括脱水设备本体(1)，其特征在于，所述脱水设备(1)包括基座(9)、推料装置(5)、机壳(3)、转筒(2)、支腿(10)和污泥进料口(16)，所述基座(9)顶部设有电动机(8)，所述电动机(8)一侧设有差速器(7)，所述差速器(7)一侧设有出泥口轴承架(6)，所述出泥口轴承架(6)一侧通过推料装置(5)与机壳(3)连接，所述机壳(3)内部设有转筒(2)，所述转筒(2)一端通过污泥挡板(4)与机壳(3)连接，所述转筒(3)另一端顶部设有上清液出水管(17)，所述上清液出水管(17)底部设有液位挡板(14)，所述机壳(3)底部与支腿(10)连接，所述机壳(3)另一端设有进料口轴承(15)，所述进料口轴承(15)一端设有污泥进料口(16)。
2.根据权利要求1所述的一种矿山尾矿污泥脱水设备，其特征在于，所述推料装置(5)包括推料杆(18)和推料螺旋(19)，所述推料装置(5)表层设有防腐层。
3.根据权利要求1所述的一种矿山尾矿污泥脱水设备，其特征在于，所述污泥进料口(16)为喇叭口，所述污泥进料口(16)底部与推料装置(5)连接。
4.根据权利要求1所述的一种矿山尾矿污泥脱水设备，其特征在于，所述支腿(10)一侧设有出泥口(11)，所述出泥口(11)一侧设有出泥阀(12)。
5.根据权利要求1或4所述的一种矿山尾矿污泥脱水设备，其特征在于，所述电动机(8)表层设有散热装置，所述基座(9)表层设有防腐层。
6.根据权利要求1所述的一种矿山尾矿<A style="TEXT-DECORATION: none" href="http://www.dowater.com/"><FONT
color=#000000>污泥</FONT></A>脱水设备，其特征在于，所述液位挡板(14)一端设有反流管(13)。
说明书
一种矿山尾矿污泥脱水设备
技术领域
本实用新型涉及一种污泥处理装置，具体涉及一种矿山尾矿污泥脱水设备，属于污泥处理技术领域。
背景技术
水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治，目前国内污水处理设备大多针对大型的国有企业，设备庞大系统繁杂，对处于起步阶段众多的中小企业，因为污水处理设备投资和运行维护费用都很高，污水处理几乎是纸上谈兵，因为处理工艺针对性不强或不匹配，即使污水处理运行也是事倍功半。常此以往，对城市污水处理设施和直排的纳污水体的冲击带来的危害是不容忽视的。
针对上述所述，本实用新型采用精度高的差速器，对物料的适应性较好，还节约成本，而且脱水设备转筒的长度比较长，具有较高的脱水能力，另外，通过推料装置，可以将污泥中的水分与污泥分离开，达到节约用水的目的，一方面，通过上清液出水管将分离的水排出，另一方面，通过出泥阀将余下的污泥排放出，为此，我们提出一种矿山尾矿污泥脱水设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种矿山尾矿污泥脱水设备，通过精度高的差速器，对物料的适应性较好，还节约成本，而且脱水设备转筒的长度比较长，具有较高的脱水能力，另外，通过推料装置，可以将污泥中的水分与污泥分离开，达到节约用水的目的，一方面，通过上清液出水管将分离的水排出，另一方面，通过出泥阀将余下的污泥排放出，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种矿山尾矿污泥脱水设备，包括脱水设备本体，所述脱水设备包括基座、推料装置、机壳、转筒、支腿和污泥进料口，所述基座顶部设有电动机，所述电动机一侧设有差速器，所述差速器一侧设有出泥口轴承架，所述出泥口轴承架一侧通过推料装置与机壳连接，所述机壳内部设有转筒，所述转筒一端通过污泥挡板与机壳连接，所述转筒另一端顶部设有上清液出水管，所述上清液出水管底部设有液位挡板，所述机壳底部与支腿连接，所述机壳另一端设有进料口轴承，所述进料口轴承一端设有污泥进料口。
作为本实用新型的一种优选技术方案，所述推料装置包括推料杆和推料螺旋，所述推料装置表层设有防腐层。
作为本实用新型的一种优选技术方案，所述污泥进料口为喇叭口，所述污泥进料口底部与推料装置连接。
作为本实用新型的一种优选技术方案，所述支腿一侧设有出泥口，所述出泥口一侧设有出泥阀。
作为本实用新型的一种优选技术方案，所述电动机表层设有散热装置，所述基座表层设有防腐层。
作为本实用新型的一种优选技术方案，所述液位挡板一端设有反流管。
本实用新型所达到的有益效果是：一种矿山尾矿污泥脱水设备，通过差速精度高的设备，对物料的适应性较好，还节约成本，而且脱水设备转筒的长度比较长，具有较高的脱水能力，另外，通过推料装置，可以将污泥中的水分与污泥分离开，达到节约用水的目的，一方面，通过上清液出水管将分离的水排出，另一方面，通过出泥阀将余下的污泥排放出。
