申请日2014.10.14
公开(公告)日2015.03.04
IPC分类号C02F11/14
摘要
本实用新型公开了属于污泥处理设备技术领域的一种移动式高效能污泥处理一体机。该一体机由叠螺式污泥深度脱水机，加药器和污泥输送机组成，加药器的出口和污泥输送机的出口与叠螺式污泥深度脱水机的入口相连。本实用新型的污泥处理一体机采用叠螺污泥脱水机，运行成本低，相当于带式压滤机的40%不到，相当于离心脱水机20%不到;节电，不到离心机的5%;节水，不到带式压滤机的0.1%;省药，平均省药60%;体积小，脱水机房投资省60%以上，改性剂不改变污泥的原有性质，对污泥中的蛔虫卵、粪大肠菌群、有去除作用，重金属有稳定作用。
权利要求书
1.一种移动式高效能污泥处理一体机，其特征在于，该一体机由叠螺式污 泥深度脱水机(14)，加药器(15)和污泥输送机(16)组成;加药器(15)的 出口和污泥输送机(16)的出口与叠螺式污泥深度脱水机(14)的入口相连;
所述叠螺式污泥深度脱水机(14)的结构为：变径动定环(3)经固定螺栓 (4)和固定板(5)固定在设备外壳(13)上，螺旋轴(6)一端设置有一凹槽， 与设备外壳(13)一端内置的圆柱形凸台嵌合，螺旋轴(6)与另一端的减速电 机(8)连接后一同固定在设备支架(10)上，进料口(1)设置于螺旋轴(6) 的前端，出料口(9)设置于螺旋轴(6)的后端，压紧板(2)与变径动定环(3) 相连，背压板(7)设置于螺旋轴(6)的后端，集液槽(11)和排液口(12) 设置于设备支架(10)上。
2.根据权利要求1所述一种移动式高效能污泥处理一体机，其特征在于， 所述螺旋轴(6)为变径螺旋轴。
3.根据权利要求1所述一种移动式高效能污泥处理一体机，其特征在于， 所述污泥输送机(16)设有磁流量计(17)。
说明书
一种移动式高效能污泥处理一体机
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种移动式高效能污泥 处理一体机。
背景技术
现有技术市场上主要有4种污泥脱水机：带式压滤机、板框压滤机、离心 脱水机和叠螺污泥脱水机，这4种污泥脱水机各有各的优点和缺点，离心脱水 机利用离心沉降原理，使固液分离，由于没有滤网，不会引起堵塞，而带式压 滤机利用滤带使固液分离，为防止滤带堵塞，需高压水不断冲刷;离心机适用 各类污泥的浓缩和脱水，带机也适用多种污泥，但对剩余活性污泥和水厂污泥 需投大量药剂且脱水困难;离心机在脱水过程中当进料浓度变化时，转鼓和螺 旋的转差和扭矩会自动跟踪调整，所以可不设专人操作，而带滤机在脱水过程 中当进料浓度变化时，带速、带的张紧度、加药量、冲洗水压力均需调整，操 作要求较高;在离心机内，细小的污泥也能与水分离，所以絮凝剂的投加量较 少，一般混合污泥脱水时的加药量为：2～4kg/t[干泥]，污泥回收率为95%以 上，脱水后泥饼的含水率为65%-75%左右;而带滤机由于滤带不能织得太密， 为防止细小的污泥漏网，需投加较多的絮凝剂以使污泥形成较大絮团，一般混 合污泥脱水时的加药量大于4kg/t[干泥]，污泥回收率为90%左右，脱水后泥饼 含水率80%左右。离心机每立方米污泥脱水耗电为1.2kW/m3，运行时噪音为 76-80db，全天24h连续运行，除停机外，运行中不需清洗水;而带机每立方米 污泥脱水耗电为0.8kW/m3，运行时噪音为70～75db，滤布需松弛保养，一般 每天只安排二班操作，运行过程中需不断用高压水冲洗滤布;离心机占用空间 小，安装调试简单，配套设备仅有加药和进出料输送机，整机全密封操作，车 间环境好;而带机占地面积大，配套设备除加药和进出料输送机外，还需冲洗 泵，空压机，污泥调理器等等，整机密封性差，高压清洗水雾和臭味污染环境， 如管理不好.会造成泥浆四溢。
实用新型内容
本实用新型提供一种移动式高效能污泥处理一体机，该一体机节电， 节水，体积小，对污泥中的蛔虫卵、粪大肠菌群、有去除作用，对重金属有稳 定作用。

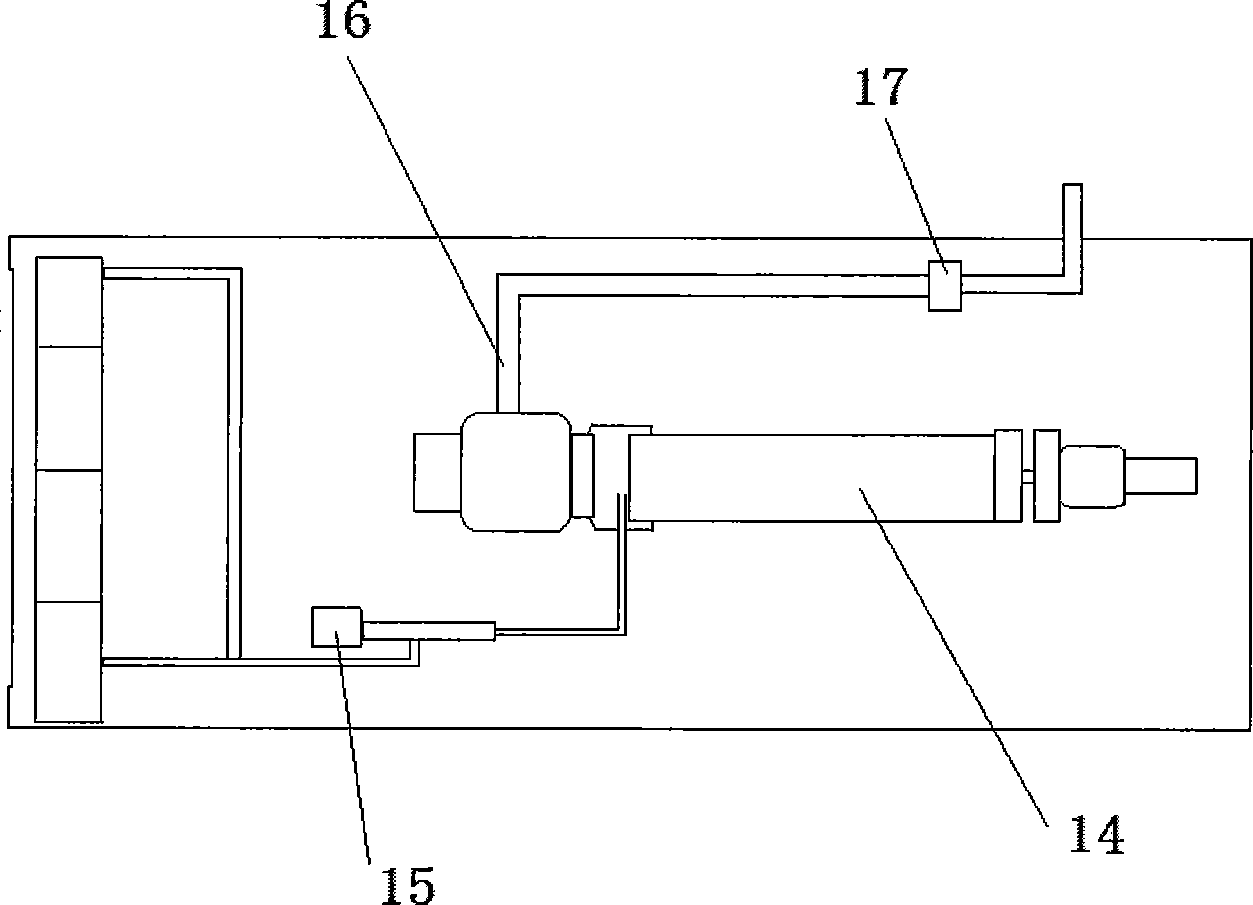

一种移动式高效能污泥处理一体机，该一体机由叠螺式污泥深度脱水机 14，加药器15和污泥输送机16组成;加药器15的出口和污泥输送机16的出 口与叠螺式污泥深度脱水机14的入口相连;
所述叠螺式污泥深度脱水机14的结构为：变径动定环3经固定螺栓4和固 定板5固定在设备外壳13上，螺旋轴6一端设置有一凹槽，与设备外壳13一 端内置的圆柱形凸台嵌合，螺旋轴6与另一端的减速电机8连接后一同固定在 设备支架10上，进料口1设置于螺旋轴6的前端，出料口9设置于螺旋轴6 的后端，压紧板2与变径动定环3相连，背压板7设置于螺旋轴6的后端，集 液槽11和排液口12设置于设备支架10上。
所述螺旋轴6为变径螺旋轴。
所述污泥输送机16设有磁流量计17。
一种污泥深度脱水处理方法，将含水率80%以上的原污泥加入污泥改性剂 进行化学破壁，然后用离心渣浆泵输至叠螺式污泥深度脱水机脱水，产出含水 率为50%以下的泥饼，再由皮带输送机输送至泥饼临时堆场，压榨机挤压出的 污水，回到污水处理厂处理。
本实用新型的有益效果：本实用新型的污泥处理一体机采用叠螺污泥脱 水机，运行成本低，相当于带式压滤机的40%不到，相当于离心脱水机20%不 到;节电，不到离心机的5%;节水，不到带式压滤机的0.1%;省药，平均省 药60%;体积小，脱水机房投资省60%以上。本实用新型的工艺整个处理过程 冷态操作，不需要热源，更不消耗一次能源，仅以改性与压滤相结合的简单工 艺，把不同类型污泥的含水率从80%左右直接脱水到50%以下，为污泥处置创 造了根本性条件;整个系统自动化程度高，全自动操作，流水线生产;简洁流 畅、无臭味、无噪音、无焚烧加热造成的尾气排放，仅有压滤水回流污水厂处 理;工作条件和环境界面良好，符合安全、文明操作要求;改性剂不改变污泥 的原有性质，脱水污泥热值在600～1500Kcal/kg，可作为低热值燃料;对污泥 中的蛔虫卵、粪大肠菌群、有去除作用，重金属有稳定作用：蛔虫卵、粪大肠 菌群等病原体去除率达90%以上，重金属的稳定率达60%以上，部分重金属的 稳定率达90%以上;脱水污泥泥质能达到污泥土地利用(农用、园林绿化、土 地改良)标准、填埋标准中的泥质要求;脱水污泥具有疏水性，遇水不会还原， 遇水溶解率小于5%，不会产生二次污泥化;抗压强度好，透气性优良，并在 自然状态下水份继续蒸发;系统机械易于操作，便于维修。
