申请日2014.10.14
公开(公告)日2015.02.18
IPC分类号C02F9/04
摘要
一种污水处理方法及装置。主要解决现有的过滤设备在处理含悬浮物和含油高的重度污水时处理效果差、滤层含污量低，而导致洗砂不彻底、滤床板结的问题。其特征在于：依次向原水管线内加无机絮凝剂及有机絮凝剂，充分混合后的原水进入内筒，同时向内筒内充入溶气水;内筒内原水中的一部分污染物在溶气水的气泡托举下向上形成浮渣，浮渣由浮渣排出管排出，其余的原水经下布水器沿石英砂滤床均布，污染物经石英砂滤床过滤后净水经溢流堰排出;被污染的石英砂经提砂器提升至洗砂器，清洗干净后落回石英砂滤床，实现连续自动过滤。该污水处理方法将气浮过滤与流砂过滤结合，使得可以直接处理高悬浮物、高含油等特殊污水，处理效果好。
权利要求书
1.一种污水处理方法，其特征在于包括以下步骤：依次向原水管线内加无机絮凝剂及有机絮凝剂，充分混合后的原水进入内筒，同时向内筒内充入溶气水;内筒内原水中的一部分污染物在溶气水的气泡托举下向上形成浮渣，浮渣由浮渣排出管排出，其余的原水经下布水器沿石英砂滤床均布，污染物经石英砂滤床过滤后净水经溢流堰排出;被污染的石英砂经提砂器提升至洗砂器，清洗干净后落回石英砂滤床，实现连续自动过滤。
2.根据权利要求1所述的污水处理方法，其特征在于：所述的无机絮凝剂为铝盐、铁盐、聚合铝盐、聚合铁盐、聚合铝铁盐中的一种。
3.根据权利要求2所述的污水处理方法，其特征在于：所述的有机絮凝剂为阴离子聚丙烯酰胺、阳离子聚丙烯酰胺、阳离子聚合淀粉中的一种。

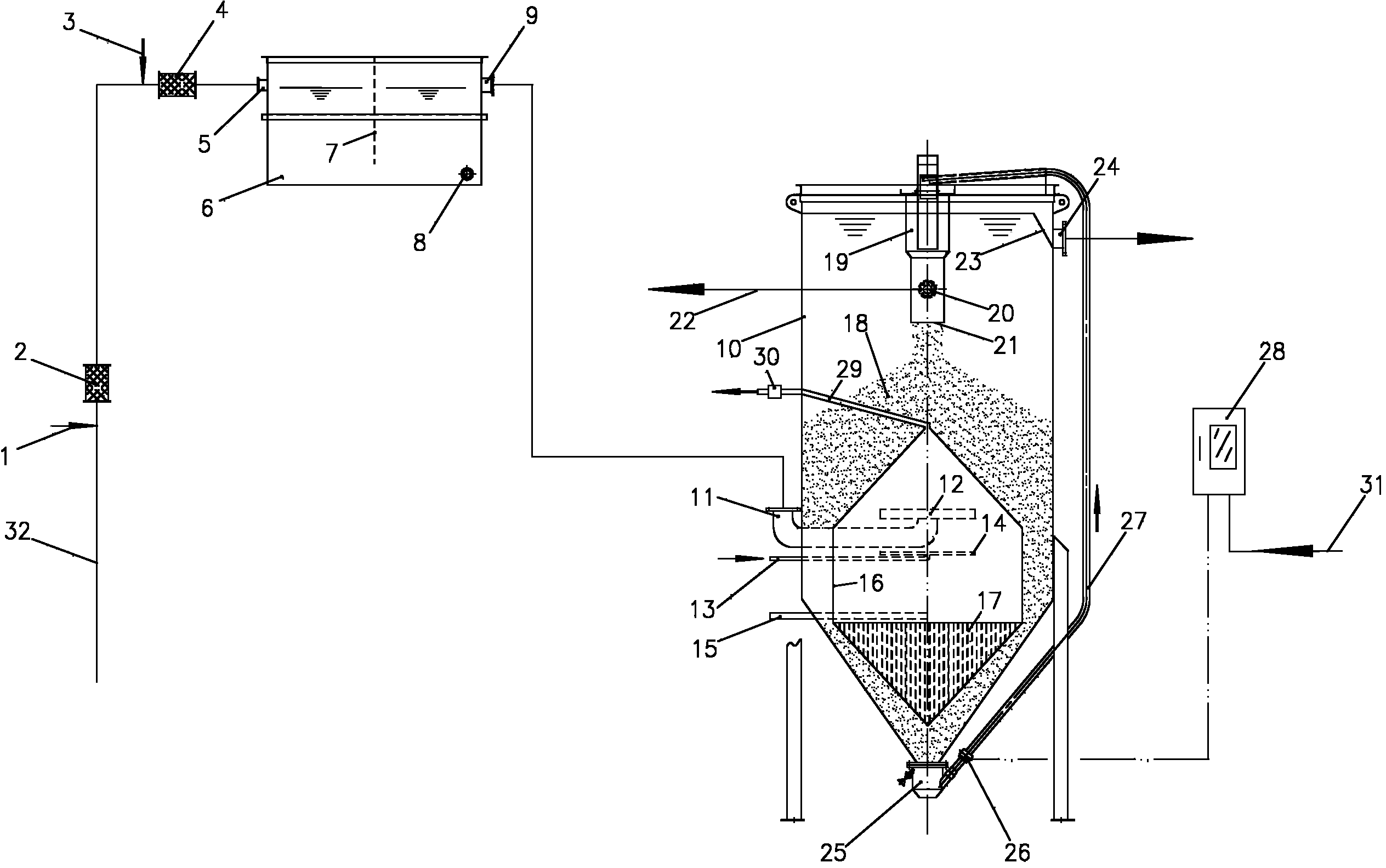

4.一种污水处理装置，包括原水管线(32)、高位水箱(6)、流砂过滤器(10)，其特征在于：所述的流砂过滤器(10)内置有内筒(16)，内筒(16)内设有进水布水器(12)，内筒(16)顶部连接有自动排渣器(30)，所述的进水布水器(12)底部置有溶气水布水器(14);所述的原水管线(32)通过高位水箱(6)与进水布水器(12)相连，所述的流砂过滤器(10)内设有石英砂滤料(18)，且流砂过滤器(10)底部设有集砂斗(25)，集砂斗(25)通过提砂器(26)连接置于流砂过滤器(10)顶部的洗砂器(19)。
5.根据权利要求4所述的污水处理装置，其特征在于：所述的原水管线(32)上分别设有无机絮凝剂加药点(1)及有机絮凝剂加药点(3)，原水管线(32)通过静态混合器混合连接高位水箱(6)。
6.根据权利要求5所述的污水处理装置，其特征在于：所述的内筒(16)底部设有下布水器(17)，且下布水器(17)的筛条缝隙小于石英砂滤料(18)的颗粒直径。
7.根据权利要求6所述的污水处理装置，其特征在于：所述的流砂过滤器(10)上部侧面设有溢流堰(23)，溢流堰(23)外部的流砂过滤器(10)侧壁上开有滤后净水排出口(24)。
8.根据权利要求7所述的污水处理装置，其特征在于：所述的高位水箱出水口(9)的水平高度高于流砂过滤器(10)顶端。
9.根据权利要求8所述的污水处理装置，其特征在于：所述的内筒(16)的上下两端为圆锥形，中间为圆柱形。
说明书
一种污水处理方法及装置
技术领域
本发明涉及水处理领域，具体的说是一种污水处理方法及装置，尤其适用于含悬浮物和含油高的重度污水处理。
背景技术
砂滤作为一种简单、有效的固液分离方法在水处理技术领域中具有广泛的应用。但传统的固定床砂滤设备占地面积大、出水效率低、反冲洗不彻底、能源消耗高、维修操作量大，使其不能适应现代水处理技术的要求。
针对传统固定床砂滤设备的缺点，后续发展出了各种流砂过滤设备，但是这些设备，只适用于含悬浮物和含油较低的轻度污染水体，而对含悬浮物和含油高的重度污水进行处理时，处理效果差，滤层含污量低，出水效率差，油等粘滞性污染物污染过滤砂，而导致洗砂不彻底、滤床板结。
发明内容
为了克服现有的过滤设备在处理含悬浮物和含油高的重度污水时处理效果差、滤层含污量低，而导致洗砂不彻底、滤床板结的不足，本发明提供一种污水处理方法及装置，该污水处理装置能够处理含悬浮物和含油高的重度污水，出水效率更高、出水处理效果更好，杜绝了石英砂滤料板结现象，可实现无人操作连续自动运行，该污水处理方法将气浮过滤与流砂过滤结合，使得可以直接处理高悬浮物、高含油等特殊污水，处理效果好。
本发明的技术方案是：一种污水处理方法，包括以下步骤：依次向原水管线内加无机絮凝剂及有机絮凝剂，充分混合后的原水进入内筒，同时向内筒内充入溶气水;内筒内原水中的一部分污染物在溶气水的气泡托举下向上形成浮渣，浮渣由浮渣排出管排出，其余的原水经下布水器沿石英砂滤床均布，污染物经石英砂滤床过滤后净水经溢流堰排出;被污染的石英砂经提砂器提升至洗砂器，清洗干净后落回石英砂滤床，实现连续自动过滤。
所述的无机絮凝剂为铝盐、铁盐、聚合铝盐、聚合铁盐、聚合铝铁盐中的一种;所述的有机絮凝剂为阴离子聚丙烯酰胺、阳离子聚丙烯酰胺、阳离子聚合淀粉中的一种。
一种污水处理装置，包括原水管线、高位水箱、流砂过滤器所述的流砂过滤器内置有内筒，内筒内设有进水布水器，内筒顶部连接有自动排渣器，所述的进水布水器底部置有溶气水布水器;所述的原水管线通过高位水箱与进水布水器相连，所述的流砂过滤器内设有石英砂滤料，且流砂过滤器底部设有集砂斗，集砂斗通过提砂器连接置于流砂过滤器顶部的洗砂器。
所述的原水管线上分别设有无机絮凝剂加药点及有机絮凝剂加药点，原水管线通过静态混合器混合连接高位水箱。
所述的内筒底部设有下布水器，且下布水器的筛条缝隙小于石英砂滤料的颗粒直径。
所述的流砂过滤器上部侧面设有溢流堰，溢流堰外部的流砂过滤器侧壁上开有滤后净水排出口。
所述的高位水箱出水口的水平高度高于流砂过滤器顶端。
所述的内筒的上下两端为圆锥形，中间为圆柱形。
本发明具有如下有益效果：由于采取上述方案，原水中的胶体、悬浮物、油等污染物在无机絮凝剂和有机絮凝剂的双重作用下发生了物理化学变化，凝聚成了较大的粗大絮体，并使油等粘滞性污染物失去了对石英砂的粘附性，使石英砂易于清洗且不会出现板结现象。流砂过滤器中内筒上下为双锥形，中部为圆柱形结构，并且由于内部置于溶气水布水器，使其集分砂、布水、气浮三种功能于一身。原水中的大量絮体、油等污染物在溶气水的作用下，在内筒上部形成浮渣经自动排渣器排出系统，使水体中的污染物大大减少，最大程度地减小了石英砂滤床的运行负荷，使得出水效率更高。并且，细小的絮体相对于悬浮物尺寸加大了许多更有利于石英砂滤层捕获，保证了出水洁净效果更好。并且石英砂可以连续自动地被清洗干净并补充回石英砂滤床，实现自动过滤。
该污水处理方法及装置将气浮排渣与石英砂滤床过滤集为一体，替代了传统的气浮和砂滤两级处理单元，缩小了设备体积，节省了占地面积，使其能够处理含悬浮物和含油高的重度污水，能够处理含油等对石英砂具有粘附作用污染物的污水;并且出水效率高，出水处理效果好，能耗低;杜绝了石英砂滤料板结现象;可实现无人操作连续自动运行。
