申请日2014.10.14
公开(公告)日2015.03.25
IPC分类号C02F1/00
摘要
本实用新型涉及一种用于水处理的加药装置，属于废水净化设备技术领域。本实用新型提供一种用于水处理的不易堵塞、易于清理的加药装置，包括储药箱、配药箱，储药箱和配药箱通过放药管相连接，配药箱设有搅拌机，配药箱顶部具有开口，储药箱一端设有出水管、一端设有放空管，储药箱底部顶面为斜坡状，且斜坡最低处在放空管一端，放药管、出水管、放空管均设有阀门。本实用新型通过在配药箱设置搅拌机，将配制药剂搅拌均匀，减少沉淀物的产生，配制好的药剂通过放药管送入储药箱中，储药箱底部顶面设置为斜坡状，使得沉淀物沉积到有放空管的一边，减少计量泵的堵塞。另外，出水管设有过滤器，进一步避免计量泵的堵塞。
权利要求书

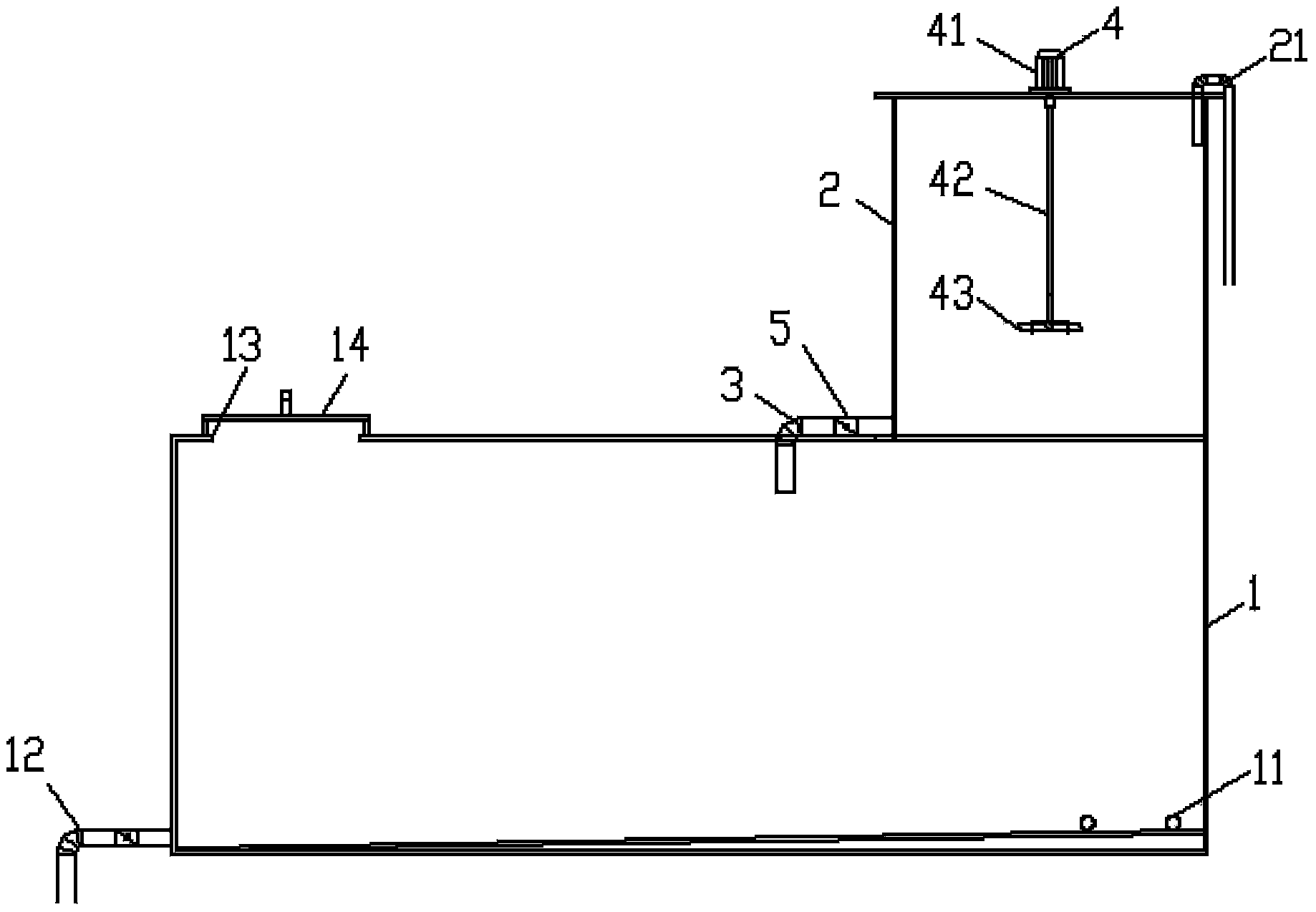

1.用于水处理的加药装置，其特征在于：包括储药箱(1)、配药箱(2)，所述储药箱(1) 和所述配药箱(2)通过放药管(3)相连接，所述配药箱(2)设有搅拌机(4)，所述配药箱 (2)顶部具有开口，所述储药箱(1)一端设有出水管(11)、一端设有放空管(12)，所述 储药箱(1)底部顶面为斜坡状，且斜坡最低处在放空管(12)一端，所述放药管(3)、出水 管(11)、放空管(12)均设有阀门(5)。
2.如权利要求1所述的用于水处理的加药装置，其特征在于：所述出水管(11)设有过 滤器(6)。
3.如权利要求1所述的用于水处理的加药装置，其特征在于：所述配药箱(2)设于所 述储药箱(1)顶部，所述放药管(3)一端连接于配药箱(2)侧壁底部、一端连接于储药箱 (1)顶部。
4.如权利要求3所述的用于水处理的加药装置，其特征在于：所述配药箱(2)具有垂 直于水平面设置的溢流管(7)，所述溢流管(7)具有连接于配药箱(2)侧壁顶部的第一接 口(71)、连接于配药箱(2)侧壁底部的第二接口(72)、连接于储药箱(1)的第三接口(73)， 所述第一接口(71)、第二接口(72)、第三接口(73)均设有阀门(5)。
5.如权利要求1所述的用于水处理的加药装置，其特征在于：所述配药箱(2)顶部设 有进水管(21)，所述进水管(21)具有阀门(5)。
6.如权利要求1所述的用于水处理的加药装置，其特征在于：所述搅拌机(4)包括减 速机(41)、搅拌轴(42)、浆叶(43)，所述减速机(41)设于配药箱(2)顶部，所述搅拌 轴(42)垂直于配药箱(2)顶面、且位于配药箱(2)顶面中心，所述浆叶(43)设于配药 箱(2)内腔下部。
7.如权利要求1所述的用于水处理的加药装置，其特征在于：所述出水管(11)、放空 管(12)均设于储药箱(1)侧壁底部。
8.如权利要求1所述的用于水处理的加药装置，其特征在于：所述储药箱(1)为封闭 机构，所述储药箱(1)顶部设有检查口(13)，所述检查口(13)具有盖板(14)。
说明书
用于水处理的加药装置
技术领域
本实用新型涉及一种用于水处理的加药装置，属于废水净化设备技术领域。
背景技术
加药装置是一种通过不同的工艺设计，利用各类固体或液体化学药品配制成溶液，再用 计量泵准确投加，以达到各种设计目的，例如除垢、除氧、混凝、加酸、加碱等的设备。
加药装置是水处理上用于投加药剂的常用设备，但在应用中所加药剂常常会产生残渣、 沉淀物和不溶物，易造成计量泵堵塞或损坏，且在装置底部会沉积沉淀，装置清理劳财费力。
实用新型内容
本实用新型所要解决的技术问题是：提供一种用于水处理的不易堵塞、易于清理的加药 装置。
为解决上述技术问题本实用新型所采用的技术方案是：用于水处理的加药装置，包括储 药箱、配药箱，储药箱和配药箱通过放药管相连接，配药箱设有搅拌机，配药箱顶部具有开 口，储药箱一端设有出水管、一端设有放空管，储药箱底部顶面为斜坡状，且斜坡最低处在 放空管一端，放药管、出水管、放空管均设有阀门。
进一步的是：出水管设有过滤器。
进一步的是：配药箱设于储药箱顶部，放药管一端连接于配药箱侧壁底部、一端连接于 储药箱顶部。
进一步的是：配药箱具有垂直于水平面设置的溢流管，溢流管具有连接于配药箱侧壁顶 部的第一接口、连接于配药箱侧壁底部的第二接口、连接于储药箱的第三接口，所述第一接 口、第二接口、第三接口均设有阀门。
进一步的是：配药箱顶部设有进水管，进水管具有阀门。
进一步的是：搅拌机包括减速机、搅拌轴、浆叶，减速机设于配药箱顶部，搅拌轴垂直 于配药箱顶面、且位于配药箱顶面中心，浆叶设于配药箱内腔下部。
进一步的是：出水管、放空管均设于储药箱侧壁底部。
进一步的是：储药箱为封闭机构，储药箱顶部设有检查口，检查口具有盖板。
本实用新型的有益效果是：通过在配药箱设置搅拌机，将配制药剂搅拌均匀，减少沉淀 物的产生，配制好的药剂通过放药管送入储药箱中，储药箱底部顶面设置为斜坡状，使得沉 淀物沉积到有放空管的一边，减少计量泵的堵塞。另外，出水管设有过滤器，进一步避免计 量泵的堵塞。
