申请日2015.01.10
公开(公告)日2015.06.10
IPC分类号F23G7/04; C02F1/04
摘要

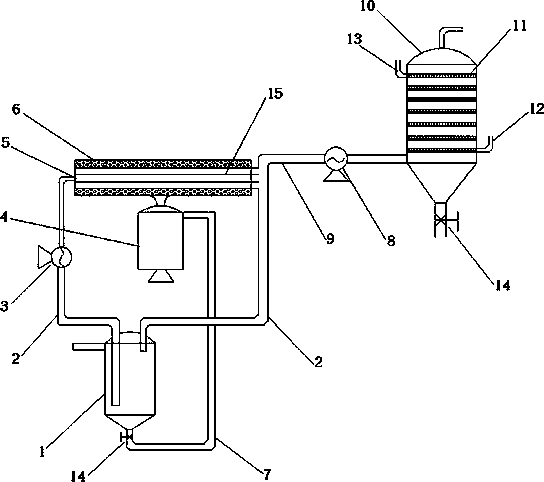

本实用新型公开了一种竹原纤维生产废水处理装置，主要包括循环罐、回流管、水泵、燃烧罐、蒸发管、加热套、黑液管、风机、进风管、冷却罐、冷却排管、冷却进水管和冷却出水管，所述循环罐连接所述回流管，所述回流管上设有水泵，所述回流管连接所述蒸发管，形成循环回路;所述循环罐底端连接所述黑液管的一端，所述黑液管的另一端连接所述燃烧罐，所述蒸发管外侧套有加热套，所述加热套与所述燃烧罐相连接;所述蒸发管末端连接所述进风管，所述进风管上设有风机，所述进风管连接所述冷却罐，所述冷却罐内设有冷却排管，所述冷却排管一端连接所述冷却进水管，所述冷却排管另一端连接所述冷却出水管。
权利要求书
1.一种竹原纤维生产废水处理装置，其特征在于：主要包括循环罐、回流管、水泵、燃烧罐、蒸发管、加热套、黑液管、风机、进风管、冷却罐、冷却排管、冷却进水管和冷却出水管，所述循环罐连接所述回流管，所述回流管上设有水泵，所述回流管连接所述蒸发管，形成循环回路;所述循环罐底端连接所述黑液管的一端，所述黑液管的另一端连接所述燃烧罐，所述蒸发管外侧套有加热套，所述加热套与所述燃烧罐相连接;所述蒸发管末端连接所述进风管，所述进风管上设有风机，所述进风管连接所述冷却罐，所述冷却罐内设有冷却排管，所述冷却排管一端连接所述冷却进水管，所述冷却排管另一端连接所述冷却出水管。
2.如权利要求1所述的竹原纤维生产废水处理装置，其特征在于：还包括阀门，所述循环罐与所述黑液管连接处设有阀门，所述冷却罐底端设有阀门。
3.如权利要求1所述的竹原纤维生产废水处理装置，其特征在于：还包括隔板，多个所述隔板设于所述蒸发管内，多个所述隔板之间平行设置。
4.如权利要求1所述的竹原纤维生产废水处理装置，其特征在于：所述冷却罐底部设置为锥形。
5.如权利要求4所述的竹原纤维生产废水处理装置，其特征在于：所述进风管连接所述冷却罐中部，所述冷却进水管连接所述冷却排管底端，所述冷却出水管连接所述冷却排管上端。
说明书
一种竹原纤维生产废水处理装置
技术领域
本实用新型涉及竹原纤维生产技术领域，更具体地说，涉及一种竹原纤维生产废水处理装置。
背景技术
竹原纤维是一种天然的绿色环保纤维，它不但具有普通人造纺织纤维的可纺性、吸湿性和染色性，还有许多独特的保健和防护性能，可以广泛用于纺织、造纸、家居、建材等领域，所以竹纤维的开发具有广阔的市场前景。同时我国，特别是我省竹资源非常丰富，推进竹纤维应用产业化具有重大的民生意义。
目前，已推出的竹原纤维制取原理系统，重点考虑了纤维制备的工艺和装备、制备的质量以及制备过程的工艺衔接等因素，但是在竹片煮练、压榨环节、挤水环节等过程中，会形成含外加剂、果胶等的废液，由于废水中成分复杂，而且含有较多有机物，采用普通的废水处理工艺，难以达到完全净化的目的，而如果直接排放到环境中，会造成环境污染。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种竹原纤维生产废水处理装置，旨在解决现有技术中存在的竹原纤维生产过程中产生的废水难以进行完全净化的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种竹原纤维生产废水处理装置，主要包括循环罐、回流管、水泵、燃烧罐、蒸发管、加热套、黑液管、风机、进风管、冷却罐、冷却排管、冷却进水管和冷却出水管，所述循环罐连接所述回流管，所述回流管上设有水泵，所述回流管连接所述蒸发管，形成循环回路;所述循环罐底端连接所述黑液管的一端，所述黑液管的另一端连接所述燃烧罐，所述蒸发管外侧套有加热套，所述加热套与所述燃烧罐相连接;所述蒸发管末端连接所述进风管，所述进风管上设有风机，所述进风管连接所述冷却罐，所述冷却罐内设有冷却排管，所述冷却排管一端连接所述冷却进水管，所述冷却排管另一端连接所述冷却出水管。
优选的，还包括阀门，所述循环罐与所述黑液管连接处设有阀门，所述冷却罐底端设有阀门。
优选的，还包括隔板，多个所述隔板设于所述蒸发管内，多个所述隔板之间平行设置。
优选的，所述冷却罐底部设置为锥形。
优选的，所述进风管连接所述冷却罐中部，所述冷却进水管连接所述冷却排管底端，所述冷却出水管连接所述冷却排管上端。
本实用新型的有益之处在于：黑液进入回流管，在回流管和蒸发管内循环并持续受热，黑液中的水分在温度大于60℃时开始转化为水蒸气，水蒸气由风机抽入冷却罐后成为本生产线加工竹浆的循环用水;而循环罐中黑液被反复抽入回流管中受热蒸发，由于风机不断抽引水蒸气而形成负压环境，黑液在负压环境中不断浓缩蒸发而被适时处理，处理过程中回收了水和碱，废液蒸发浓缩到一定稠度后通过黑液管进入燃烧罐替代燃煤燃烧，整个的过程没有烟尘排除，少量的燃烧后的残余物可用做砖、水泥建材的混合物，实现了全环保型无污染、无害处理。本实用新型结构简单，使用方便，环保无污染，废水循环利用。
