申请日2014.10.14
公开(公告)日2015.02.25
IPC分类号C02F1/461; C02F1/72; C02F1/40; C02F1/463
摘要
一种处理油田污水的电催化氧化涂层电极及其制备方法，包含以下步骤：制备钛基极板;以三氯化铱(Cl3Ru)、氯化钽(Cl5Ta)、氯化铂(Cl4Pt2)、氯化铱(IrCl3H2O)中的任意一种或几种与乙醇进行混合，混合均匀后用毛刷将其涂覆到钛基极板表面;涂覆MnO2表层;干燥;高温烧结形成钛基涂层电极;通过本发明方法可以获得具有较好结构强度的电极，提高了电极材料的有效反应面积及使用寿命。该电极可以有效去除含油污水中的分散油和乳化油，可以克服普通电极容易被油污污染而失效的缺点。能够广泛而有效的运用到油田污水处理、回注等领域，处理效果好，抗油污染性能好，电极损耗小，制备方法操作简单，具有良好的可重现性，适用于大规模的生产和推广。
权利要求书
1.一种处理油田污水的电催化氧化涂层电极，它依次由钛基极板、三氯化铱(Cl3Ru)、氯化钽(Cl5Ta)、氯化铂(Cl4Pt2)、氯化铱(IrCl3H2O)中的任意一种或几种组成涂覆的中间层、MnO2涂覆的表层组成。
2.根据权利要求1所述的含油污水处理专用钛基涂层电极，其特征在于所述的涂层厚度为20um;所述的涂层电极的厚度为1.0—3.0mm。
3.一种处理油田污水的电催化氧化涂层电极的制备方法，其特征在于包含以下步骤：
制备钛基极板;
以三氯化铱(Cl3Ru)、氯化钽(Cl5Ta)、氯化铂(Cl4Pt2)、氯化铱(IrCl3H2O)中的任意一种或几种与乙醇进行混合，混合均匀后用毛刷将其涂覆到钛基极板表面;
涂覆MnO2表层;
干燥;
高温烧结形成钛基涂层电极。
4.根据权利要求3所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的步骤B中可以添加二氧化锰、氧化钴、氧化镍、硝酸钴、硝酸镍中的任意一种或几种。
5.根据权利要求3所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的步骤C中表层采用热分解法和电沉积法交替进行来制备二氧化锰涂层。
6.根据权利要求5所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的热分解法为将硝酸锰配成溶液，用毛刷涂在钛基体上后，在100℃~120℃温度下，进行热分解。
7.根据权利要求5所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的电沉积法制备二氧化锰涂层的配方为：150 g/L MnSO4，50 g /L H2SO4。
8.根据权利要求3所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的步骤D中的干燥方法为100摄氏度。
9.根据权利要求3所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的步骤E中的高温烧结的温度为500摄氏度。
10.根据权利要求7所述的含油污水处理专用钛基涂层电极的制备方法，其特征在于所述的电沉积法中工艺电流密度0.50 A /dm2，时间10~30min。
说明书
一种处理油田污水的电催化氧化涂层电极及其制备方法
技术领域
本发明属于电化学技术领域，具体涉及一含油污水处理的金属氧化物涂层钛基电极及其制备方法。
背景技术
随着石油化学工业快速发展，钛基涂层电极应运而生，广泛应用于化工，环保，水电解，水处理，电冶金，电镀等众多行业。钛做为基材有稳定的氧化层保护，所以在盐水电解条件下有良好的耐久性和稳定性。金属钛可以随意的机械加工，可以制作钛板，钛棒，钛丝，钛网，钛管，多孔板等，应用广泛。
金属氧化物涂层钛电极，显示出无比卓越的性能，很快在许多电解工业获得广泛应用，经国计民生带来很大好处。与传统的石墨电极、铅基合金电极相比，钛电极具有以下优点：电能消耗小，工作寿命长，金属阳极耐氯和碱的腐蚀;克服了石墨阳极和铅阳极溶解消耗的问题;可避免变形后的短路问题,因而可提高电流效率;钛电极重量轻，可减轻劳动强度;形状制作容易，可高精度化制做;基体可反复使用;低的过电位特性，电极间表面及电极的气泡容易排除，可有效降低电解槽电压。
钛基金属氧化物涂层电极的性能越来越好, 种类也不断增多, 主要有钛基钌系涂层电极、 钛基铱系涂层电极、 钛基二氧化锰涂层电极和钛基二氧化铅涂层电极。
含油污水，是石油工业中产量最大的污水源，约占油田污水总量的90%。大量的油田污水如处理不彻底，直接排放会造成严重的水环境污染和谁资源浪费;回注地层则会导致地层的堵塞，降低地层的渗透率，从而导致产量的下降。油田污水中，油分以多种形式存在，按照油滴的粒径大小大致可分为浮油、分散油、乳化油。浮油粒径>100μm，占含油总量的80%左右;分散油粒径10~100μm，不稳定，可转化为浮油或乳化油;乳化油粒径0.1~10μm，这部分油约占含油总量的10%左右;乳化油由于粒径微小，存在双电层或乳化剂的保护，形态稳定，常规水处理手段很难将其去除，因此必须借助电催化手段进行破乳分离。
采用电极进行含油污水处理早有研究，但由于油田含油污水成分复杂，采用传统电极容易被油污染，易腐蚀，并且容易因极板变形造成短路等原因，并未在油田水处理领域得到大力的推广应用。采用常规钛基钌系涂层电极、 钛基铱系涂层电极、 钛基二氧化锰涂层电极和钛基二氧化铅涂层电极遇到这样那样的问题：如钛基二氧化锰涂层电极催化活性及抗腐蚀性能都不及钛基钌系涂层电极和钛基铱系涂层电极;钛基钌系涂层电极和钛基铱系涂层电极价格昂贵，并且在实际生产中，在阳极析出氧的情况下，钌系涂层会急剧损坏;而钛基铱系涂层电极由于氧过电位低，避免了以上问题，但其它性能并不理想，电极涂层容易剥落;钛基二氧化铅涂层电极由于电积畸变大，具有脆性，加工困难，成品率低，不适宜规模生产;不仅金属氧化物涂层钛电极的制备方法对其实际工作性能有很大的影响。因此，开发一种经济适用，能够广泛而有效的运用到油田污水处理、回注等领域，处理效果好，抗油污染性能好，耐腐蚀性能好，电极损耗小，制备方法操作简单，具有良好的可重现性，适用于大规模的生产和推广的钛基涂层电极在油田水处理过程中具有非常重要的意义。
发明内容
为了克服现有技术的不足，本发明的目的在于提供一种新的钛基涂层电极及其制备方法。在保证优异含油污水处理性能的同时，兼具抗油耐腐蚀能力，并同时实现简单易操作的制备工艺。

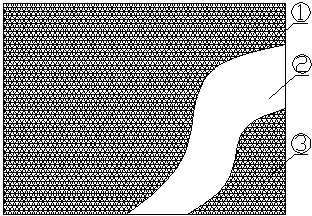

一种处理油田污水的电催化氧化涂层电极，它依次由钛基极板、三氯化铱(Cl3Ru)、氯化钽(Cl5Ta)、氯化铂(Cl4Pt2)、氯化铱(IrCl3H2O)中的任意一种或几种组成涂覆的中间层、MnO2涂覆的表层组成。
一种处理油田污水的电催化氧化涂层电极的制备方法，包含以下步骤：
A、制备钛基极板;
B、以三氯化铱(Cl3Ru)、氯化钽(Cl5Ta)、氯化铂(Cl4Pt2)、氯化铱(IrCl3H2O)中的任意一种或几种与乙醇进行混合，混合均匀后用毛刷将其涂覆到钛基极板表面;
C、涂覆MnO2表层;
D、干燥;
E、高温烧结形成钛基涂层电极。
所述的步骤B中可以添加二氧化锰、氧化钴、氧化镍、硝酸钴、硝酸镍中的任意一种或几种。
所述的步骤C中表层采用热分解法和电沉积法交替进行来制备二氧化锰涂层。
所述的热分解法为将硝酸锰配成溶液，用毛刷涂在钛基体上后，在100℃~120℃温度下，进行热分解。
所述的电沉积法制备二氧化锰涂层的配方为：150 g/L MnSO4，50 g /L H2SO4。
所述的步骤D中的干燥方法为100摄氏度。
所述的步骤E中的高温烧结的温度为500摄氏度。
所述的电沉积法中工艺电流密度0.50 A /dm2，时间10~30min。
所述的电沉积法中电极板厚度为1.0~3.0 mm，更优的范围是1.5~1.8mm。
本发明的目的是提供一种处理油田污水的电催化氧化涂层电极及其制备方法，在保证优良的含油水处理效果的同时，实现简单的制备工艺。本发明选用钛基电极板，所述的含油污水处理专用电极的制备方法包括：配制涂覆溶液，将特定贵金属涂覆到基材表面，烘干形成指定厚度的电极板，高温烧结四部分构成;本发明的有益效果在于：通过本发明方法可以获得具有较好结构强度的电极，提高了电极材料的有效反应面积及使用寿命。该电极可以有效去除含油污水中的分散油和乳化油，可以克服普通电极容易被油污污染而失效的缺点。能够广泛而有效的运用到油田污水处理、回注等领域，处理效果好，抗油污染性能好，电极损耗小，制备方法操作简单，具有良好的可重现性，适用于大规模的生产和推广。
