申请日2014.10.14
公开(公告)日2015.03.11
IPC分类号C02F103/30; C02F9/02
摘要
本实用新型公开一种印染废水深度组合处理装置，包括多介质过滤器、反渗透系统及纳滤系统，经生化、物化处理后的印染废水通过多介质过滤器去除悬浮杂质及颗粒，再经过反渗透处理，产水回用，浓水再进入纳滤膜二次处理，纳滤产水与反渗透产水混合后一起回用，纳滤浓水则进入二次生化系统处理至达标后排放。本实用新型采用反渗透与纳滤联用深度组合处理，产水水质达标，回用率高达90%，运行稳定。
权利要求书
1.一种印染废水深度组合处理装置，其特征在于：包括多介质过滤器、反渗透系统及纳滤系统，多介质过滤器用于去除500um以上的颗粒物质其产水与反渗透系统的进水端相连，反渗透系统采用单段式设计可截留98.5%以上的一价无机盐，该反渗透系统主要由反渗透膜组件、高压泵组及大清洗管路组成的回流处理系统，反渗透系统的产水由产水口回收，反渗透系统的浓水出口与纳滤系统的进水端相连，纳滤系统包括纳滤膜组件、加药管路、泵组及清洗管路，纳滤系统的产水由产水口回收，该纳滤系统与反渗透系统产水总回收率达90%。
2.根据权利要求1所述的一种印染废水深度组合处理装置，其特征在于：所述多介质过滤器采用碳钢衬胶过滤罐，罐内装填滤料，自下往上依次装填卵石层、石英砂层及无烟煤层，装填高度不高于罐体直高的2/3。
3.根据权利要求1所述的一种印染废水深度组合处理装置，其特征在于：所述反渗透系统的浓水循环回高压泵组前通过气动比例调节阀控制系统产水率，产水回用率为75%。
4.根据权利要求1或3所述的一种印染废水深度组合处理装置，其特征在于：所述反渗透膜组件的膜片为聚酰胺复合膜，它是在聚砜超滤膜上复合一层芳香聚酰胺超薄膜。
5.根据权利要求1所述的一种印染废水深度组合处理装置，其特征在于：所述纳滤系统采用单段式设计，浓水不循环，纳滤系统通过气动比例调节阀控制系统产水率，产水回用率为60%。
6.根据权利要求1或5所述的一种印染废水深度组合处理装置，其特征在于：所述纳滤膜组件采用聚酰胺复合膜为过滤件，其中的聚酰胺复合膜是在聚砜超滤膜上复合一层芳香聚酰胺超薄膜。
7.根据权利要求1所述的一种印染废水深度组合处理装置，其特征在于：所述纳滤系统的操作压力大于反渗透系统操作压力。
说明书
一种印染废水深度组合处理装置
技术领域
本实用新型公开一种印染废水深度组合处理装置，按国际专利分类表(IPC)划分属于废水处理技术领域，具体是涉及印染废水深度组合处理系统，是处理印染企业经过生化和物化处理后的出水，经过多介质过滤、反渗透系统和纳滤系统组合处理后回用。
背景技术
纺织工业是我国国民经济的传统支柱产业和重要的民生产业，也是国际竞争优势明显的产业，在繁荣市场、扩大出口、吸纳就业、增加农民收入、促进城镇化发展等方面发挥着重要作用。进入21世纪以来，我国纺织工业快速发展，每年以20%的速度快速增长。染整行业(俗称印染)是纺织工业生产链中必要的一个环节，也是污染最大，废水量最多的一个环节，约占纺织工业总排水量的80%。而染整工业用水率仅为7%(纺织工业总回用率10%)，是所有行业中最低的。随着水资源的日益紧缺和排污标准的日益严格，加之排污费、自来水费的不断增长，印染行业印染废水的深度处理及回用日益得到重视。
目前，印染废水深度处理主要采用多介质过滤器+反渗透或者多介质过滤器+超滤+反渗透的组合工艺，但系统回收率低。中国文献CN201210582339公开一种印染废水的回用处理方法，具体是经过pH调节、混凝、水解酸化、接触氧化、混凝加药后达到印染废水排放标准的生化处理方法，深度处理采用活性炭吸附及超滤膜和反渗透生产中水，系统回收率为50%。中国文献CN200810120467公开一种印染废水综合处理及回用工艺，是利用生物处理、混凝沉淀(或气浮)、多介质过滤器、臭氧催化氧化及连续超滤过滤、反渗透浓缩系统对印染废水进行深度处理和回用的方法，系统回收率为60%。
受印染废水特性的限制，目前系统回收率一般只能做到50%-60%，最高的可以达到75%，废水资源利用率低，排放水量大，经济效益不高。
发明内容
针对现有技术的不足，本实用新型提供了一种印染废水深度组合处理装置，该装置是处理印染企业经过生化和物化处理后的出水，系统组合处理后总回收率可做到90%。
为达到上述目的，本实用新型是通过以下技术方案实现的：
一种印染废水深度组合处理装置，包括多介质过滤器、反渗透系统及纳滤系统，多介质过滤器用于去除500um以上的颗粒物质其产水与反渗透系统的进水端相连，反渗透系统采用单段式设计可截留98.5%以上的一价无机盐，该反渗透系统主要由反渗透膜组件、高压泵组及大清洗管路组成的回流处理系统，反渗透系统的产水由产水口回收，反渗透系统的浓水出口与纳滤系统的进水端相连，纳滤系统包括纳滤膜组件、加药管路、泵组及清洗管路，纳滤系统的产水由产水口回收，该纳滤系统与反渗透系统产水总回收率达90%。
进一步，所述多介质过滤器采用碳钢衬胶过滤罐，罐内装填滤料，自下往上依次装填卵石层、石英砂层及无烟煤层，装填高度不高于罐体直高的2/3。
进一步，所述反渗透系统的浓水循环回高压泵组前通过气动比例调节阀控制系统产水率，产水回用率为75%。
进一步，所述反渗透膜组件的膜片为聚酰胺复合膜，它是在聚砜超滤膜上复合一层芳香聚酰胺超薄膜。
进一步，所述纳滤系统采用单段式设计，浓水不循环，纳滤系统通过气动比例调节阀控制系统产水率，产水回用率为60%。
进一步，所述纳滤膜组件采用聚酰胺复合膜为过滤件，其中的聚酰胺复合膜是在聚砜超滤膜上复合一层芳香聚酰胺超薄膜。
进一步，所述纳滤系统的操作压力大于反渗透系统操作压力。

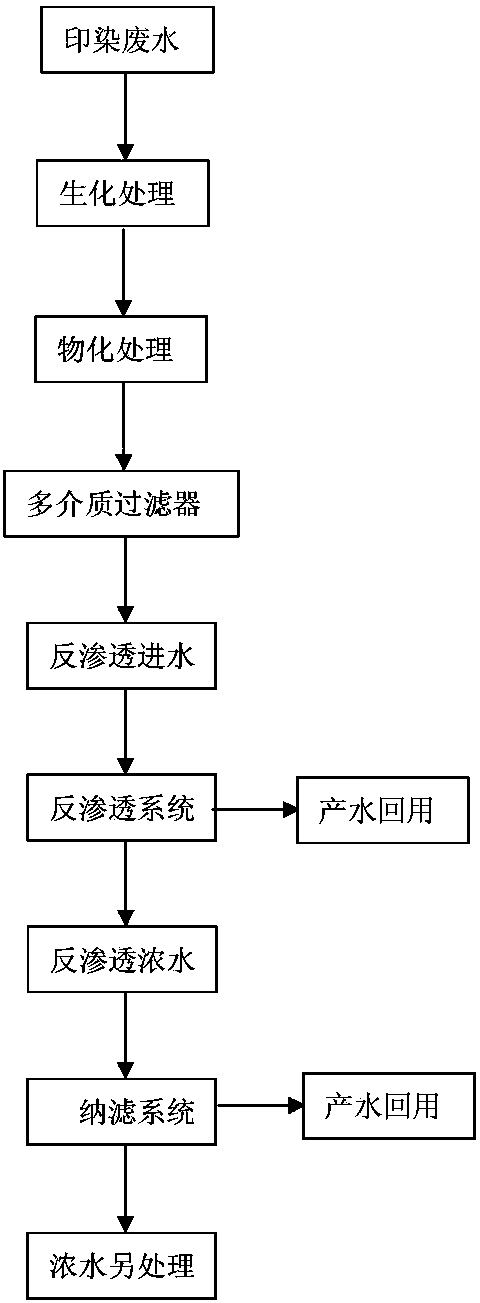

本实用新型公开了一种印染废水深度组合处理工艺装置，经生化、物化处理后的印染废水通过多介质过滤器去除悬浮杂质及颗粒，再经过反渗透处理，产水回用，浓水再进入纳滤膜二次处理，纳滤产水与反渗透产水混合后一起回用，纳滤浓水则进入二次生化系统处理至达标后排放。本实用新型采用反渗透与纳滤联用深度组合处理工艺，产水水质达标，回用率高达90%，运行稳定。本实用新型整套工艺装置采用全自动化控制，设置压力、温度、液位及电导率等仪表和传感器的报警操作，自动切换运行、大冲洗及清洗状态，人工操作简单、管理便捷。
