申请日2014.11.26
公开(公告)日2015.07.22
IPC分类号E04D13/08; E03C1/12
摘要
本实用新型公开了一种污水管道用水流缓冲节，包括有设有两个连接端的球形缓冲节本体，所述球形缓冲节内通过多个放射状排列的横杆固定有一个固定环，所述固定环中部活动连接有滚球，所述球形缓冲节两个连接端末端设有外螺纹，所述固定环下侧一周还设有加强筋。本实用新型设计简单，可以安装在污水主排水管道间，对水流起到减速作用，减少对管体的冲撞，增加管道寿命，同时减少噪音。
权利要求书
1.一种污水管道用水流缓冲节，其特征在于：包括有设有两个连接端的球形缓冲节本体，所述球形缓冲节内通过多个放射状排列的横杆固定有一个固定环，所述固定环中部活动连接有滚球，所述球形缓冲节两个连接端末端设有外螺纹，所述固定环下侧一周还设有加强筋。
说明书
一种污水管道用水流缓冲节
技术领域
本实用新型主要涉及管道领域，尤其涉及一种污水管道用水流缓冲节。
背景技术
由于现在生活楼层都很高，楼上污水或者下雨时雨水随主管道倾泻而下，随重力作用会产生很大的水流速度，即使是很少量的水，也会对下方管道产生很猛烈的撞击，存在安全隐患，与此同时，还会产生巨大的噪音，影响人们的生活。现有设计中会在管内壁增加一些缓冲水流用的栏网或者栏杆，会拦截一些异物，加速管体阻塞，不能满足需求。
实用新型内容
本实用新型目的就是为了弥补现有技术的缺陷，提供一种污水管道用水流缓冲节。
本实用新型是通过以下技术方案实现的：

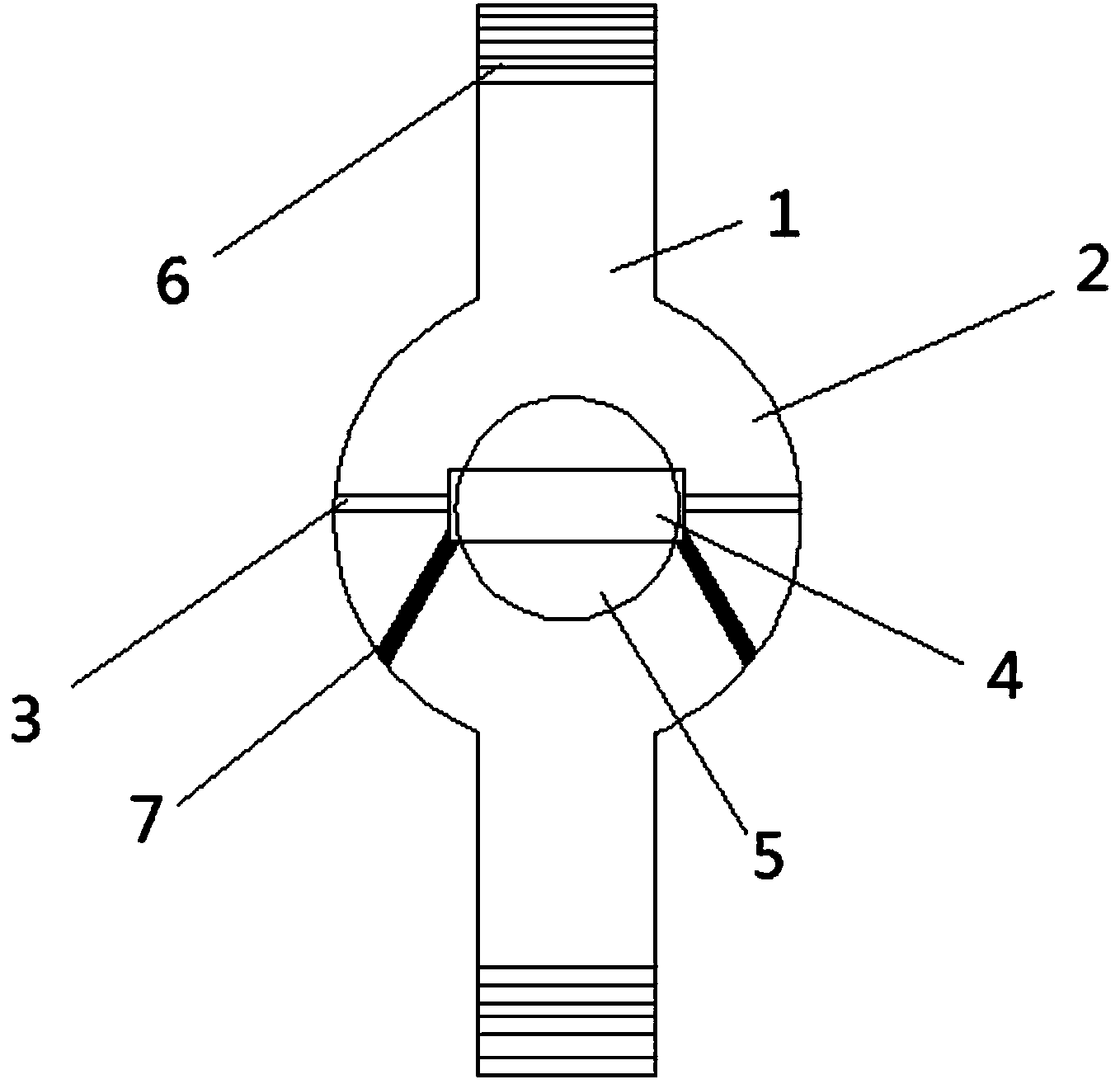

一种污水管道用水流缓冲节，包括有设有两个连接端的球形缓冲节本体，所述球形缓冲节内通过多个放射状排列的横杆固定有一个固定环，所述固定环中部活动连接有滚球，所述球形缓冲节两个连接端末端设有外螺纹，所述固定环下侧一周还设有加强筋。
本实用新型的优点是：
本实用新型设计简单，可以安装在污水主排水管道间，对水流起到减速作用，减少对管体的冲撞，增加管道寿命，同时减少噪音。
