申请日2014.11.22
公开(公告)日2015.05.27
IPC分类号B01D46/12; C02F11/12; B01F15/02; B01D46/10
摘要
本实用新型公开了污泥深度脱水机房多层网膜式粉尘隔离装置，所述石灰乳调理池顶部开设有散热排气孔，排气管的下端通过散热排气孔与石灰乳调理池内腔联通，排气管的上端设有一多层网膜式防尘盖，该多层网膜式防尘盖的盖顶端面为一层网状的钢丝盖护套，钢丝盖护套下层的多层网膜式防尘盖内腔设有1-20层石网棉，多层网膜式防尘盖与排气管上端之间通过可拆卸活络环扣相互固定，排气管与多层网膜式防尘盖的高度之和大于2米。该装置能有效地改善了原设计中的缺陷，车间内再无粉尘冒溢现象，现场工作环境明显改善，职工的职业安全和身体健康也得到了有效保证，现有劳防用品完全能够满足目前的防护需求，无需频繁更换或增加防护用品。
权利要求书

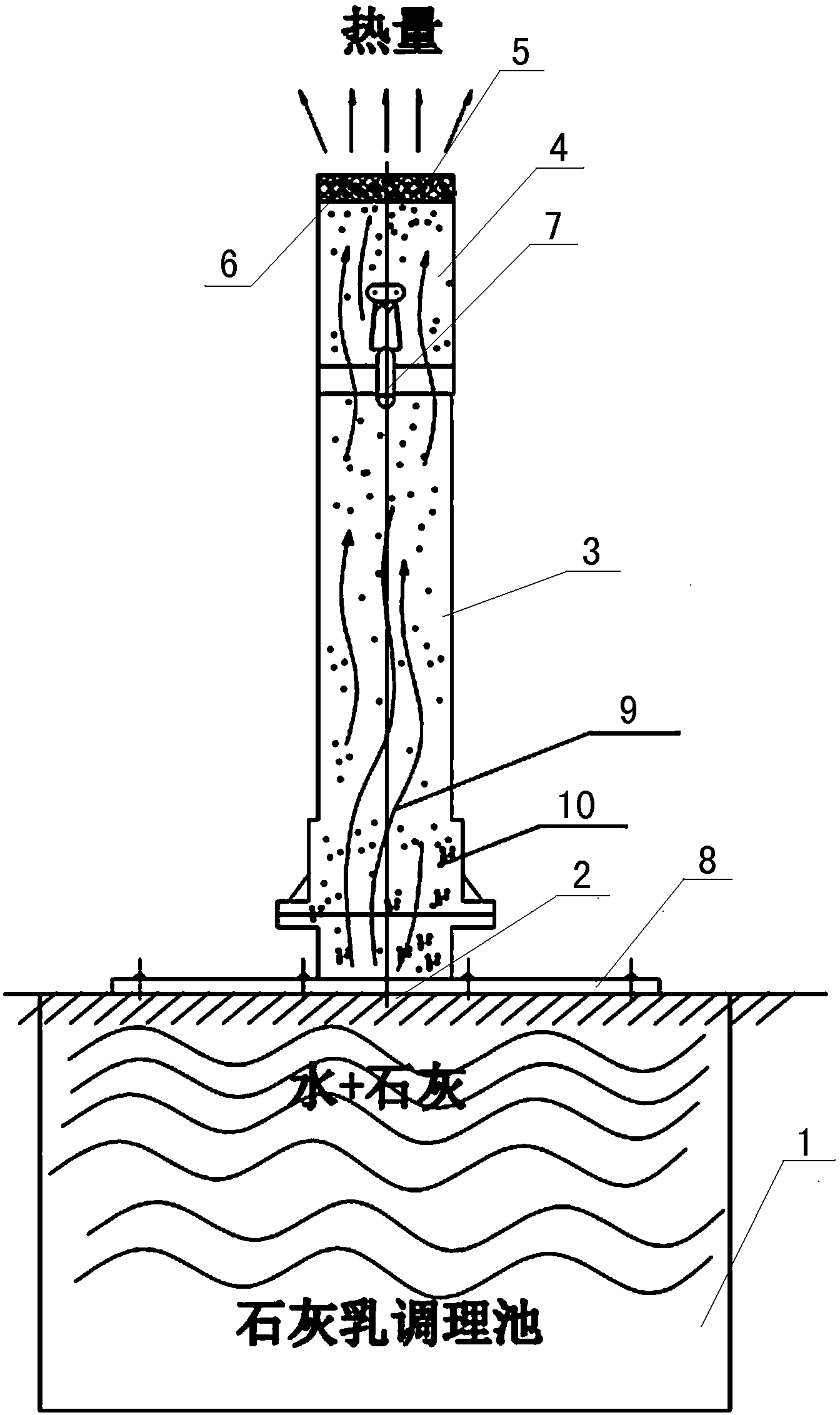

1.污泥深度脱水机房多层网膜式粉尘隔离装置，它包括石灰乳调理池(1)，其特征在于: 所述石灰乳调理池(1)顶部开设有散热排气孔(2)，排气管(3)的下端通过散热排气孔(2)与石灰乳调理池(1)内腔联通，排气管(3)的上端设有一多层网膜式防尘盖(4)，该多层网膜式防尘盖(4)的盖顶端面为一层网状的钢丝盖护套(5)，钢丝盖护套(5)下层的多层网膜式防尘盖(4)内腔设有1-20层石网棉(6)，多层网膜式防尘盖(4)与排气管(3)上端之间通过可拆卸活络环扣(7)相互固定，排气管(3)与多层网膜式防尘盖(4)的高度之和大于2米。
说明书
污泥深度脱水机房多层网膜式粉尘隔离装置
技术领域
本实用新型涉及污水处理系统的技术领域，具体的说是污泥深度脱水机房多层网膜式粉尘隔离装置，特别涉及其装置的机械连接结构。
背景技术
众所周知，污泥在进入板框机压滤前要进行污泥调理，而氢氧化钙是污泥调理的主要投加剂，其制备过程主要是通过石灰和水在石灰乳调理池均匀搅拌而成。
污水处理厂深度脱水机房在项目建成投入使用的初期，考虑到石灰遇水后体积膨胀会产生大量的热量，因此在石灰乳调理池上方设有两个圆形的小孔用于散热排气。但在后期的运行过程中，逐渐发现初期的设计存在着一定的缺陷，并且由该缺陷引发的一系列问题正日益凸显。
由于石灰呈粉末状，通过螺杆输送泵投加到石灰乳调理池的过程中会产生大量的粉尘，而调理池的散热小孔没有任何防尘措施，导致石灰粉尘通过散热小孔冒溢出并蔓延至整个脱水机房，而石灰在空气中遇水会形成氢氧化钙，氢氧化钙具有强腐蚀性，若触及人眼或皮肤极易造成人员伤害，必须通过加强劳防用品防护力度来保护当班作业人员。同时，石灰粉尘的飘散，导致氢氧化钙浓度达不到要求，影响污泥调理效果，造成药剂的无端浪费。而蔓延的粉尘造成的环境污染，也需要额外配备人员对石灰调理池以及整个脱水机房进行粉尘清洁。由此可见，由于石灰粉尘冒溢的缘故，所造成的劳防用品消耗、药剂浪费和额外劳动力的增加，使得整个脱水机房运行成本大大提高，也直接影响了现场职工的作业安全和身体健康。
因此，改变现有设施中存在的设计缺陷，成为污水处理厂急待解决和改进的一个技术问题。
发明内容
本实用新型的目的在于提供污泥深度脱水机房多层网膜式粉尘隔离装置，该装置能在污泥调理过程中，既起到散热排气功能，又能有效防止石灰粉尘冒溢。
为了实现上述目的，本实用新型的技术方案是：污泥深度脱水机房多层网膜式粉尘隔离装置，它包括石灰乳调理池， 所述石灰乳调理池顶部开设有散热排气孔，排气管的下端通过散热排气孔与石灰乳调理池内腔联通，排气管的上端设有一多层网膜式防尘盖，该多层网膜式防尘盖的盖顶端面为一层网状的钢丝盖护套，钢丝盖护套下层的多层网膜式防尘盖内腔设有1-20层石网棉，多层网膜式防尘盖与排气管上端之间通过可拆卸活络环扣相互固定，排气管与多层网膜式防尘盖的高度之和大于2米。
本实用新型公开了污泥深度脱水机房多层网膜式粉尘隔离装置，该装置能有效地改善了原设计中的缺陷，解决了劳防用品消耗、药剂浪费和额外劳动力的增加所造成的运行成本骤增的问题。首先，车间内再无粉尘冒溢现象，现场工作环境明显改善，职工的职业安全和身体健康也得到了有效保证，现有劳防用品完全能够满足目前的防护需求，无需频繁更换或增加防护用品。其次，避免药剂的无端浪费，提高了药剂的有效利用。同时，该装置拆卸维护简单方便，只需拆卸活络扣环更换过滤石网棉，便于日常的维护保养，且保养时间也大大缩短，车间无需额外进行粉尘清洁工作，减少了额外劳动力。最后，该装置使用后，大大节约了脱水机房运行成本费用，达到了降本增效的效果。
