申请日2014.11.22
公开(公告)日2015.04.15
IPC分类号E03C1/22; E03C1/126; E03C1/264
摘要
本实用新型公开了一种水槽废水排水装置，包括上部固定连接有密封环的管体;管体主表面垂直定向设有第一沉孔，第一沉孔下表面垂直定向设有第一通孔，第一沉孔的内表面设有截面为长方形的第一环形凹槽，第一通孔内固定连接有截面为长方形的横梁，横梁的中部设有第一圆柱体，第一圆柱体上表面垂直定向设有第一螺纹通孔，管体的外表面设有截面为长方形的第二环形凹槽;第一环形凹槽内镶嵌有光触媒环;整体设计新颖，能起到连接紧固，还具有杀菌的作用。
权利要求书

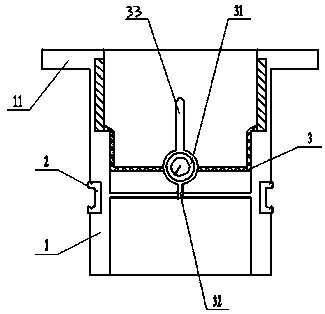

1.一种水槽废水排水装置，包括上部固定连接有密封环的管体;其特征在于：所述管体主表面垂直定向设有第一沉孔，第一沉孔下表面垂直定向设有第一通孔，第一沉孔的内表面设有截面为长方形的第一环形凹槽，第一通孔内固定连接有截面为长方形的横梁，横梁的中部设有第一圆柱体，第一圆柱体上表面垂直定向设有第一螺纹通孔，管体的外表面设有截面为长方形的第二环形凹槽;所述第一环形凹槽内镶嵌有光触媒环;所述第二环形凹槽内镶嵌有第一橡胶环;所述第一通孔插拔式连接有不锈钢滤筒，不锈钢滤筒上端的沿帽与光触媒环插拔式连接，不锈钢滤筒的底部固定连接有空心球，空心球的上端设有第二圆柱体，空心球的下端设有第一外螺纹柱体，第一外螺纹柱体与第一螺纹通孔螺纹连接。
2.根据权利要求1所述的水槽废水排水装置，其特征在于：所述第一环形凹槽的下表面与第一沉孔的下表面在同一个平面内。
3.根据权利要求1所述的水槽废水排水装置，其特征在于：所述第一沉孔的中轴线与第一通孔的中轴线在同一条直线上。
4.根据权利要求1所述的水槽废水排水装置，其特征在于：所述第一圆柱体的上表面与横梁的上表面在同一个平面内，第一圆柱体的下表面与横梁的下表面在同一个平面内，第一圆柱体的上表面与管体上表面平行。
5.根据权利要求1所述的水槽废水排水装置，其特征在于：所述第二环形凹槽位于第一沉孔的下方，光触媒环的内表面与第一沉孔的内表面在同一个平面内。
6.根据权利要求1所述的水槽废水排水装置，其特征在于：所述不锈钢滤筒上端沿帽的上表面为漏斗形，空心球内设有铃铛。
7.根据权利要求1所述的水槽废水排水装置，其特征在于：所述第一橡胶环外表面自上而下依次设有第一环形凸起和第二环形凸起，第一环形凸起和第二环形凸起的上表面设有截面为弧形的第三环形凹槽。
8.根据权利要求1所述的水槽废水排水装置，其特征在于：所述密封环上表面设有镶嵌有第一橡胶环的环形槽口，第一橡胶环上表面设有截面为半圆形的突起，突起外表面环形设有通孔。
说明书
水槽废水排水装置
技术领域
本实用新型涉一种水槽废水排水装置。
背景技术
水槽是厨房心脏。据统计，厨房内各类用品，水槽的使用率最高。在饭前饭后准备和清理工作中，有超过65%的时间直接与水槽有关，故选用一个美观、性能良好、清洁干净的水槽，对营建一个舒适、温馨的厨房，是非常重要的。所有的废水都会通过废水管道运输到处理中心，无论是生活还是工业上，尤其是甚或当中，当废水中的杂质堵塞到管道的时候非常的麻烦，会把房间弄的非常的脏，比如水我们的地漏，水槽的排水装置。但是在我们平时使用过程中发现一些不足，现有的用于处理废水的装置比较的简单，去除杂质的能力比较的差，而且清理比较的麻烦，非常的脏，大量水会使滤芯飘起，导致垃圾进入。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种水槽废水排水装置。
为了实现上述目的，本实用新型采用的技术方案是：一种水槽废水排水装置，包括上部固定连接有密封环的管体;管体主表面垂直定向设有第一沉孔，第一沉孔下表面垂直定向设有第一通孔，第一沉孔的内表面设有截面为长方形的第一环形凹槽，第一通孔内固定连接有截面为长方形的横梁，横梁的中部设有第一圆柱体，第一圆柱体上表面垂直定向设有第一螺纹通孔，管体的外表面设有截面为长方形的第二环形凹槽;第一环形凹槽内镶嵌有光触媒环;第二环形凹槽内镶嵌有第一橡胶环;第一通孔插拔式连接有不锈钢滤筒，不锈钢滤筒上端的沿帽与光触媒环插拔式连接，不锈钢滤筒的底部固定连接有空心球，空心球的上端设有第二圆柱体，空心球的下端设有第一外螺纹柱体，第一外螺纹柱体与第一螺纹通孔螺纹连接。
作为优选，第一环形凹槽的下表面与第一沉孔的下表面在同一个平面内。
作为优选，第一沉孔的中轴线与第一通孔的中轴线在同一条直线上。
作为优选，第一圆柱体的上表面与横梁的上表面在同一个平面内，第一圆柱体的下表面与横梁的下表面在同一个平面内，第一圆柱体的上表面与管体上表面平行。
作为优选，第二环形凹槽位于第一沉孔的下方，光触媒环的内表面与第一沉孔的内表面在同一个平面内。
作为优选，不锈钢滤筒上端沿帽的上表面为漏斗形，空心球内设有铃铛。
作为优选，第一橡胶环外表面自上而下依次设有第一环形凸起和第二环形凸起，第一环形凸起和第二环形凸起的上表面设有截面为弧形的第三环形凹槽。
作为优选，密封环上表面设有镶嵌有第一橡胶环的环形槽口，第一橡胶环上表面设有截面为半圆形的突起，突起外表面环形设有通孔。
与现有技术相比，本实用新型的优点在于：
1. 第一环形凹槽内镶嵌有光触媒环,起到杀菌的作用，能够长时间的保持水槽的干净，避免细菌的危害，保护人体健康;
2.第二环形凹槽内镶嵌有第一橡胶环，起到密封和禁锢的作用，有效防止水泄露;
3.第一通孔插拔式连接有不锈钢滤筒，不锈钢滤筒上端的沿帽与光触媒环插拔式连接，不锈钢滤筒的底部固定连接有空心球，空心球的上端设有第二圆柱体，空心球的下端设有第一外螺纹柱体，第一外螺纹柱体与第一螺纹通孔螺纹连接，连接紧密的同时使杂质撞击分离至四周，方便清理，整体有利于防止水的福利将整体托起，从而使得杂质落入;
4.第一橡胶环外表面自上而下依次设有第一环形凸起和第二环形凸起，第一环形凸起和第二环形凸起的上表面设有截面为弧形的第二环形凹槽，顺向的时候容易拆卸，逆向的时候起到良好的密封作用;
5.整体设计新颖，能起到连接紧固，还具有杀菌的作用。
