申请日2014.11.21
公开(公告)日2015.03.04
IPC分类号C02F11/00
摘要
一种电动力技术去除剩余污泥中重金属的装置，属于去除污泥中重金属的装置。该装置在二块电极板之间连接有多块导流板，构成曲折通道，在曲折通道的二端分别连接进泥管和出泥管，在二块电极板上连接有直流电源;利用该装置在处理污泥过程中，将需处理的污泥经进泥管通入到与直流电源连通的电极板间的曲折通道，污泥在电极板间的导流板的导流下流出电极板，在这个过程中重金属在电场力的作用下移向阴极板并在极板上析出。优点：克服了化学处理法耗酸量大、成本高、降低了污泥肥效的缺点和生物法对条件的严格要求、处理效果不稳定的缺点，其处理效率高且不破坏污泥的肥效，被去除的重金属富集在电极板上利于回收利用。
权利要求书
1.一种电动力技术去除剩余污泥中重金属的装置，其特征是：该装置包括：进泥管、电极板、导流板、出泥管和直流电源;在两块电极板之间连接有多块导流板，构成曲折通道，在曲折通道的二端分别连接进泥管和出泥管，在二块电极板上连接有直流电源;利用工艺装置在处理污泥过程中，将需处理的污泥经进泥管通入到与直流电源连通的电极板间的通道内，污泥在电极板间的导流板的导流下流出电极板，在这个过程中重金属在电场力的作用下移向阴极板并在极板上析出。
2.根据权利要求1所述的一种电动力技术去除剩余污泥中重金属的装置，其特征是：所述的导流板为零个或者为多个。
3.根据权利要求1所述的一种电动力技术去除剩余污泥中重金属的装置，其特征是：所述的装置能够以多个并联或串联的方式运行;在运行一段时间后改变进出泥方向提高极板利用率。
说明书
一种电动力技术去除剩余污泥中重金属的装置
技术邻域
本发明涉及一种去除污泥中重金属的装置，特别是一种电动力技术去除剩余污泥中重 金属的装置。
背景技术
剩余污泥是城市污水处理厂污水处理过程中的二次产物，其中既含有大量的有机质， 又含有有害的重金属(Zn、Ni等)、病原微生物等，所以处理和处置费用高，堆放风险大， 以往只将部分污泥作为固体废弃物稍作处理后弃置，大量未经处理的污泥没有出路，大量 剩余污泥长期不经处理随意堆放，经雨水浸淋后渗出液中会带出一部分氮磷、重金属等有 害物质从而污染河流、湖泊和地下水。另外干污泥尘粒会随风进入空气中从而也会对大气 造成重金属污染。此外剩余污泥渗出液和滤沥液所含的包括重金属在内的有害物质会改变 土质和土壤结构，影响土壤中微生物的活动，有碍植物根系生长，或在植物机体内积蓄。
污泥中含有大量的有机质和植物生长所需要的氮、磷、钾等元素，是良好的有机肥料， 但污泥中的重金属限制了污泥的农用，因此去除和降低污泥中重金属含量成为首要问题并 且是必须要解决的问题。
目前，常用的污泥重金属处理方法有化学法和生物法，化学处理方法有耗酸量大、成 本高、而且会使污泥的肥效受到破坏;生物法是利生物对重金属进行吸收富集，但是由于 生物对生长环境有较严格的要求、所以经常出现处理效果不稳定的缺点。
发明内容
本发明的目的是克服已有技术中的不足之处，提高污泥中重金属的去除率，提供一种 既能有效去除污泥中的重金属，又能不破坏污泥的肥料成分，又没有向污泥中加入不友好 物质的电动力技术去除剩余污泥中重金属的工艺装置。

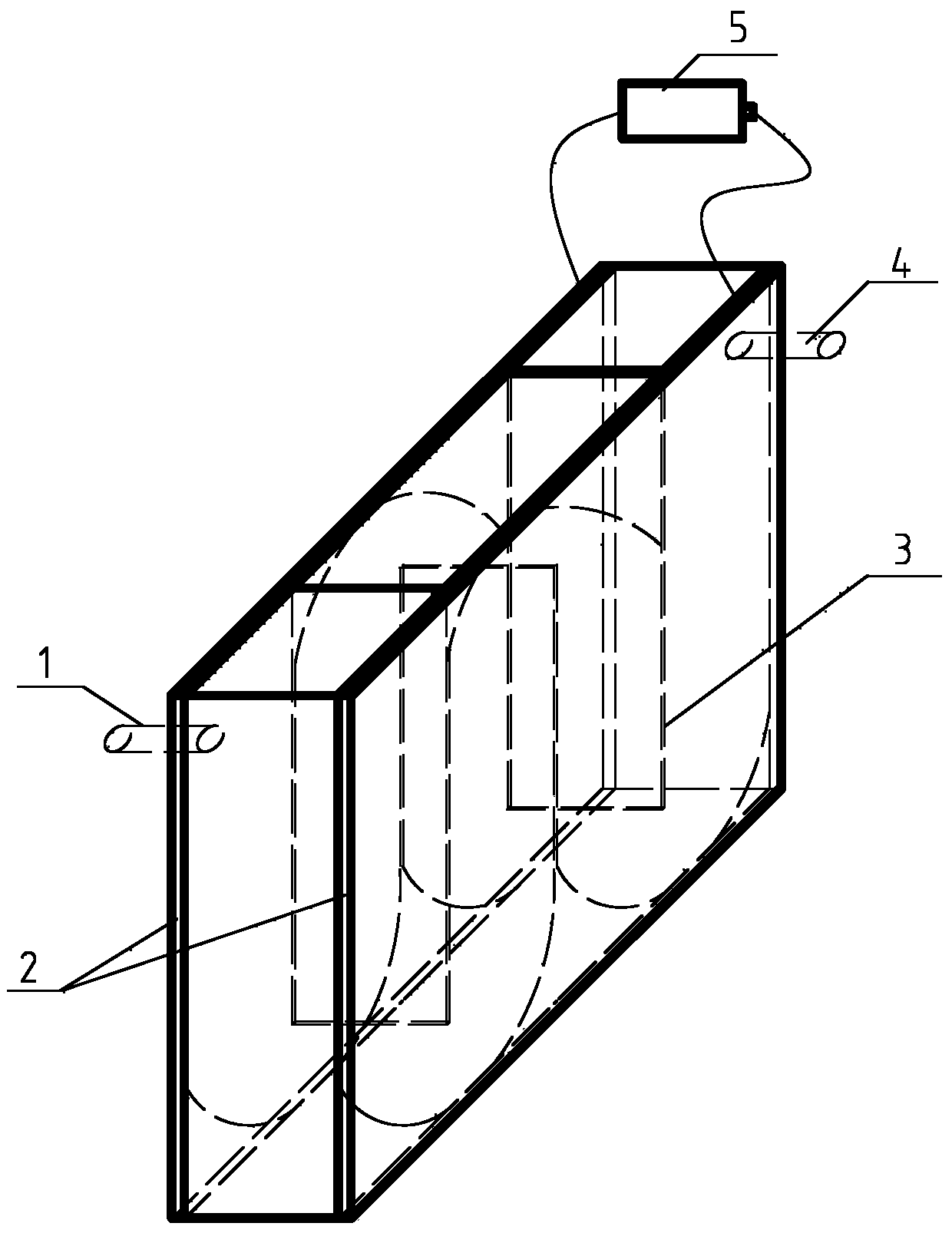

本发明的目的是这样实现的：该装置包括：进泥管、电极板、导流板、出泥管和直流 电源;在二块电极板之间连接有多块导流板，构成曲折通道，在曲折通道的二端分别连接 进泥管和出泥管，在二块电极板上连接有直流电源;利用装置在处理污泥过程中，将需处 理的污泥经进泥管通入到与直流电源连通的电极板间的曲折通道内，污泥在电极板间的导 流板的导流下流出电极板，污泥中的重金属在电场力的作用下移向阴极板并在阴极板上析 出。
所述的导流板为零个或者为多个。
该装置能够以多个并联或串联的方式运行;在运行一段时间后改变进出泥方向提高极 板利用率。
有益效果，由于采用了上述方案，利用重金属离子在电场力的作用下定向移动的关键 技术，有效地解决了化学处理方法耗酸量大、成本高、降低污泥肥效和生物法对条件的严 格要求、处理效果不稳定的缺点，被去除的重金属在电极板上析出便于回收利用。在工艺 装置中加入导流装置有效地避免了污泥流的短路，在延长停留时间增加处理效率的同时提 高了电极板的利用效率。在实际运用过程中当污泥量较大时可以采用多个装置并联使用， 当污泥中重金属含量较高时可以采用多个装置串联使用，其实现方式比较灵活。在处理过 程中进泥端的重金属含量较高从而电极板消耗较快而出泥端则相反，所以在运行一段时间 后，可以外接阀门交换进泥和出泥的方向从而提高极板的利用效率。在实际运用中可根据 实际情况在污泥中加入电解液提高重金属的迁移速度。适用于城市污水处理厂、各种工业 废水处理厂的剩余污泥中的重金属的去除。
其优点是：
1、克服了化学处理方法耗酸量大、成本高、降低污泥肥效的缺点和生物法对条件的严 格要求、处理效果不稳定的缺点，效率高且不破坏污泥的肥效，去除的金属很好的富集在 电极板上便于回收利用。
2、有效地防止短流使电极板得到充分利用，提高了处理效率。
3、使用运行方式灵活多样能应对不同的实际情况，且能最大限度利用电极板。
