申请日2014.10.09
公开(公告)日2015.03.11
IPC分类号C02F1/48
摘要
本实用新型公开了一种磁化水处理装置，包括机外壳和至少一个磁振缓冲器，磁振缓冲器安装在机外壳内，磁振缓冲器为柱状空心结构，磁振缓冲器的顶端设置有进水口，磁振缓冲器的底端设置有出水口，磁振缓冲器的轴心处设置有第一磁棒，磁振缓冲器的内壁设置有第二磁棒，第一磁棒和第二磁棒间设置有导水管，导水管的两端分别与进水口和出水口连通，磁振缓冲器的中轴线上设置有磁棒定位板，第一磁棒、第二磁棒和导水管分别安装在磁棒定位板上设置的对应安装孔内。本实用新型提供的磁化水处理装置的多个磁振缓冲器首位依次相连通，配合磁棒与导水管间隔设置的形式，对流经导水管内的水反复加磁，使得制成的磁化水的磁性能更加持久，磁化水的效果更好。
权利要求书
1.一种磁化水处理装置，其特征在于:包括机外壳和至少一个磁振缓冲器，所述磁振缓冲器安装在所述机外壳内，所述磁振缓冲器为柱状空心结构，所述磁振缓冲器的顶端设置有进水口，所述磁振缓冲器的底端设置有出水口，所述磁振缓冲器的轴心处设置有第一磁棒，所述磁振缓冲器的内壁均匀设置有多个第二磁棒，所述第一磁棒和所述第二磁棒间设置有多个导水管，所述导水管的两端分别与所述进水口和所述出水口连通，所述磁振缓冲器的中轴线上设置有磁棒定位板，所述第一磁棒、所述第二磁棒和所述导水管分别安装在所述磁棒定位板上设置的对应安装孔内。
2.根据权利要求1所述的磁化水处理装置，其特征在于：还包括内保温箱，所述内保温箱设置在所述机外壳的内部，并且所述内保温箱与所述磁振缓冲器的间隔内设置有保温材料。
3.根据权利要求1所述的磁化水处理装置，其特征在于：所述机外壳底端的前两角分别安装有定向轮，所述机外壳底端的后侧安装有1个或2个万向轮。
4.根据权利要求1所述的磁化水处理装置，其特征在于：所述磁振缓冲器的数量至少为2个，并前面所述磁振缓冲器的出水口通过连接管与下一所述磁振缓冲器的进水口依次连通。
5.根据权利要求2所述的磁化水处理装置，其特征在于：所述内保温箱的底部设置有多个支撑架，并且所述支撑架位于相邻所述磁振缓冲器之间，所述支撑架的顶端有磁振缓冲器定位卡将相邻所述磁振缓冲器间的连接管固定。
6.根据权利要求1所述的磁化水处理装置，其特征在于：所述第一磁棒的直径为32mm，并且所述第一磁棒的磁场强度为12000高斯。
7.根据权利要求1所述的磁化水处理装置，其特征在于：所述第二磁棒的直径为25mm，并且所述第二磁棒的磁场强度为8000高斯。
8.根据权利要求1所述的磁化水处理装置，其特征在于：所述导水管的数量与所述第二磁棒的数量相同，并且所述导水管设置在所述第二磁棒的间隔内。
9.根据权利要求1所述的磁化水处理装置，其特征在于：所述第一磁棒和所述第二磁棒均为由稀土制成的永磁铁。
10.根据权利要求1所述的磁化水处理装置，其特征在于：所述磁棒定位板为多个，并且均匀设置在所述磁振缓冲器的中轴线上。
说明书
磁化水处理装置
技术领域
本实用新型涉及水处理装置领域，特别涉及一种磁化水处理装 置。
背景技术
磁化水由于其独特的作用，而在工业、农业和医疗领域广泛应用， 水磁化的装置也是越来越多，目前市场上的磁化装置进行水磁化运用 到的技术原理都是利用磁场对水进行磁化处理，使水分子间的氢键遭 到破坏，破坏水中原来的团簇结构，来改变水分子簇的大小，实现对 水的磁化。但是传统方式的多种水磁化处理装置，多数结构是在水管 壁上设置磁力线方向垂直于水流方向的数对磁体，或是设置一中可过 水的磁性管结构，但是磁化效果都较差。传统方式的水磁化处理装置， 往往结构复杂，成本较高，维修起来也不方便。
实用新型内容
本实用新型要解决的是传统方式的水磁化处理装置水磁化效果 差的技术问题。

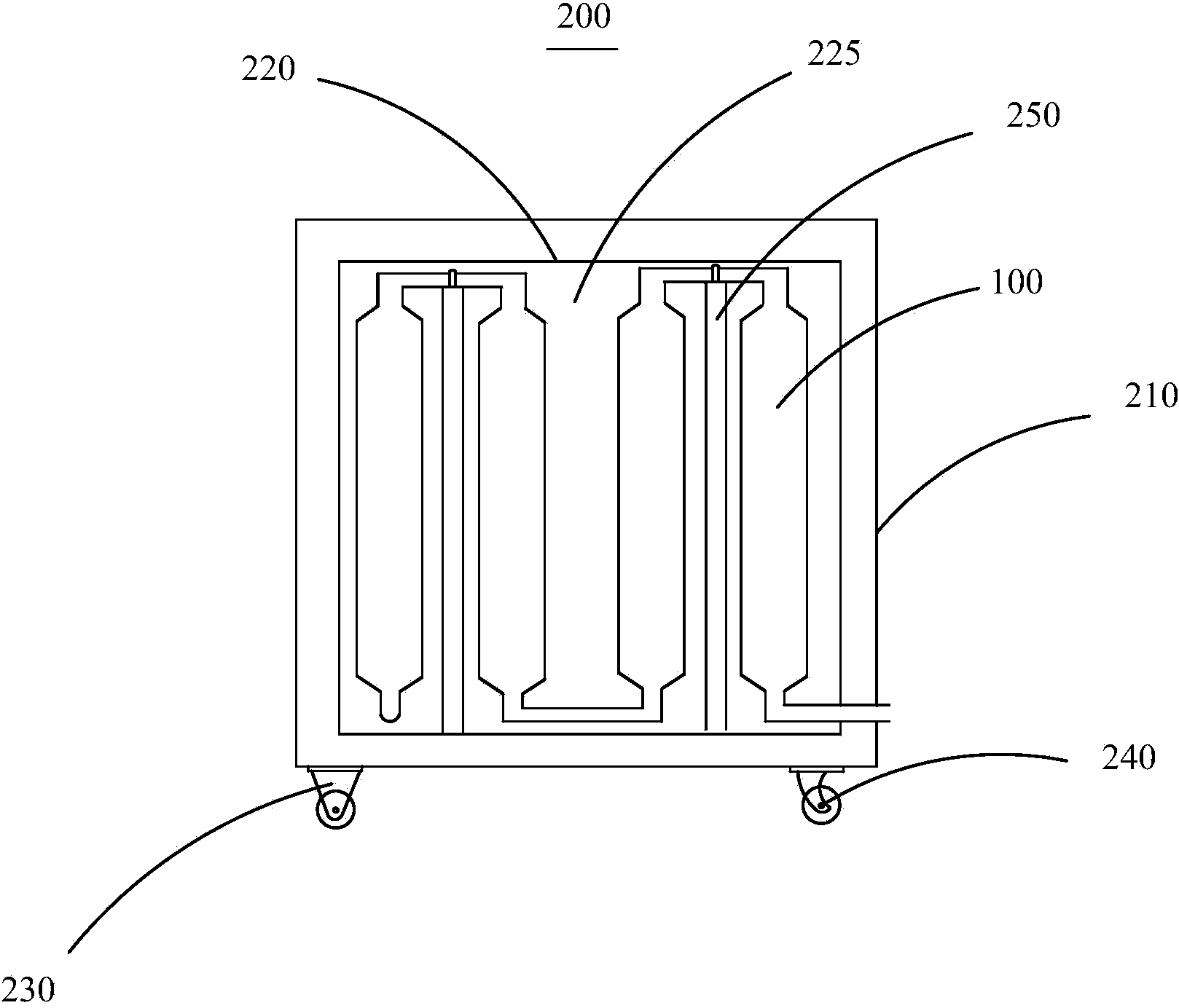

为解决上述技术问题，本实用新型所采取的技术方案是：提供一 种磁化水处理装置，包括机外壳和至少一个磁振缓冲器，磁振缓冲器 安装在机外壳内，磁振缓冲器为柱状空心结构，磁振缓冲器的顶端设 置有进水口，磁振缓冲器的底端设置有出水口，磁振缓冲器的轴心处 设置有第一磁棒，磁振缓冲器的内壁均匀设置有多个第二磁棒，第一 磁棒和第二磁棒间设置有多个导水管，导水管的两端分别与进水口和 出水口连通，磁振缓冲器的中轴线上设置有磁棒定位板，第一磁棒、 第二磁棒和导水管分别安装在磁棒定位板上设置的对应安装孔内。
较优的，在上述技术方案中，还包括内保温箱，内保温箱设置在 机外壳的内部，并且内保温箱与磁振缓冲器的间隔内设置有保温材 料。
较优的，在上述技术方案中，机外壳底端的前两角分别安装有定 向轮，机外壳底端的后侧安装有1个或2个万向轮。
较优的，在上述技术方案中，磁振缓冲器的数量至少为2个，并 前面磁振缓冲器的出水口通过连接管与下一磁振缓冲器的进水口依 次连通。
较优的，在上述技术方案中，内保温箱的底部设置有多个支撑架， 并且支撑架位于相邻磁振缓冲器之间，支撑架的顶端有磁振缓冲器定 位卡将相邻磁振缓冲器间的连接管固定。
较优的，在上述技术方案中，第一磁棒的直径为32mm，并且第 一磁棒的磁场强度为12000高斯。
较优的，在上述技术方案中，第二磁棒的直径为25mm，并且第 二磁棒的磁场强度为8000高斯。
较优的，在上述技术方案中，导水管的数量与第二磁棒的数量相 同，并且导水管设置在第二磁棒的间隔内。
较优的，在上述技术方案中，第一磁棒和第二磁棒均为由稀土制 成的永磁铁。
较优的，在上述技术方案中，磁棒定位板为多个，并且均匀设置 在磁振缓冲器的中轴线上。
本实用新型提供的磁化水处理装置选用由稀土制成的永磁铁，使 得磁化水处理装置的磁性更长久，不用定期的更换磁棒，在一定程度 上节约了成本，同时，采取磁棒与导水管间隔设置的方式，使得水磁 化时的效果更好，采取支架安装配合柱状空心结构的磁振缓冲器，组 装和检修时更加的方便，采用多个磁振缓冲器依次顺序连接的方式， 对流经导水管内的水反复加磁激活，取得了更好的水磁化效果，该装 置结构简单，成本低，效果好，具有很高的实用性。
