申请日2014.10.09
公开(公告)日2015.03.11
IPC分类号A01K63/04; C02F9/02
摘要
本实用新型是一种新型的污水循环处理装置，所述新型的污水循环处理装置包括鱼缸，污水循环处理装置和鱼缸盖，所述污水循环处理装置设置在鱼缸的左侧，所述鱼缸盖的左侧与污水循环处理装置嵌合，所述污水循环处理装置包括小型抽水机、污水处理机、氧气缸和出水口，所述小型抽水机连接抽水管，抽水管贯穿鱼缸并深入鱼缸内部，所述污水处理机包括有输送管、储水腔、卵石层、细砂层和出水腔，所述输送管与小型抽水机相连接，所述储水腔的底部设置有鱼粪沉淀管，所述氧气缸设置在污水处理机的顶部，所述出水口与出水腔相连接;该新型的鱼缸污水循环处理器具有结构简单、使用方便和减少换水次数的优点。
权利要求书
1.一种新型的污水循环处理装置，其特征在于：所述新型的污水循环处理装置包括鱼缸，污水循环处理装置和鱼缸盖，所述污水循环处理装置设置在鱼缸的左侧，所述鱼缸盖的左侧与污水循环处理装置嵌合，所述污水循环处理装置包括小型抽水机、污水处理机、氧气缸和出水口，所述小型抽水机连接抽水管，抽水管贯穿鱼缸并深入鱼缸内部，所述污水处理机包括有输送管、储水腔、卵石层、细砂层和出水腔，所述输送管与小型抽水机相连接，所述储水腔的底部设置有鱼粪沉淀管，所述氧气缸设置在污水处理机的顶部，所述出水口与出水腔相连接。
2.根据权利要求1所述的一种新型的污水循环处理装置，其特征在于：所述小型抽水机上的抽水管尾部设置有圆柱网罩。
3.根据权利要求1所述的一种新型的污水循环处理装置，其特征在于：所述储水腔底部的鱼粪沉淀管为可拆卸式设置。
4.根据权利要求1所述的一种新型的污水循环处理装置，其特征在于：所述出水腔内设置有小型喷水机。
5.根据权利要求1所述的一种新型的污水循环处理装置，其特征在于：所述出水口的喷水口设置为斜向水面方向。
说明书
一种新型的污水循环处理装置
技术领域
本实用新型涉及一种新型的污水循环处理装置。
背景技术
目前，由于现有已知的鱼缸一般都是一个简单的玻璃缸，为了鱼能更好的存活，往往需要不停的给鱼缸换水，这样不但给人们带来了麻烦，污浊的水质还影响了观赏的价值，又对水资源造成了浪费此外，有些鱼缸采用的是鱼缸盖半封闭，造成水处理装置在工作时，抽水机进行抽水的时候会将缸内的氧气一同抽走，这样不仅越抽越少，同时还危及浴缸内部的鱼类生存，所以在解决鱼缸水的清洁问题情况下，也要保证鱼缸内部的氧气充足，减少鱼类死亡，同时能够通过水循环利用，减少对水源的浪费。
发明内容
本实用新型要解决的技术问题是在于实现一种新型的污水循环处理装置。
为解决上述问题，本实用新型采用如下技术方案：

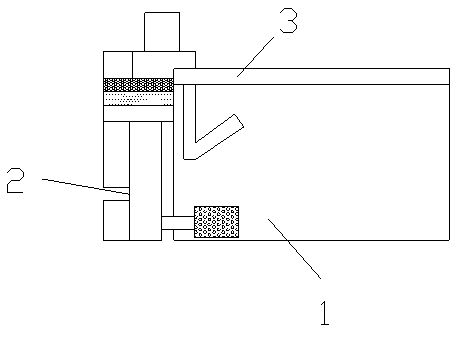

一种新型的污水循环处理装置，所述新型的污水循环处理装置包括鱼缸，污水循环处理装置和鱼缸盖，所述污水循环处理装置设置在鱼缸的左侧，所述鱼缸盖的左侧与污水循环处理装置嵌合，所述污水循环处理装置包括小型抽水机、污水处理机、氧气缸和出水口，所述小型抽水机连接抽水管，抽水管贯穿鱼缸并深入鱼缸内部，能够通过抽水管将鱼缸底部的沉淀物和污水抽出来，所述污水处理机包括有输送管、储水腔、卵石层、细砂层和出水腔，所述输送管与小型抽水机相连接，通过污水处理机能够将抽出来的水进行净化。所述储水腔的底部设置有鱼粪沉淀管，能够将抽出来的水中残余的饲料和鱼粪沉淀在鱼粪沉淀管内，所述氧气缸设置在污水处理机的顶部，所述出水口与出水腔相连接，通过氧气缸向出水腔注入氧气，随出水口喷到鱼缸内，能提高鱼缸氧气含量，提高鱼的活性，同时，通过抽水机和出水口的循环将鱼缸里的水经过污水处理机进行净化，能够使鱼缸里的水得到循环使用，减少水资源浪费。
作为优选，所述小型抽水机上的抽水管尾部设置有圆柱网罩，能够在进行抽水时，防止鱼靠近抽水管，从而被吸进去。
作为优选，所述储水腔底部的鱼粪沉淀管为可拆卸式设置，能够将鱼粪沉淀管拆卸后，将鱼粪沉淀管的鱼粪或者饲料清理。
作为优选，所述出水腔内设置有小型喷水机，通过小型喷水机能够将净化号的水混合着氧气喷出污水循环处理装置到达鱼缸内。
作为优选，所述出水口的喷水口设置为斜向水面方向，通过喷出来的水与水面相撞产生水花，能够快速将氧气扩散。
本实用新型的有益效果是：由于设置有抽水机与出水口，循环将鱼缸里的水抽取净化，然后回到鱼缸里，达到了污水循环利用的目的，由于小型抽水机的抽水管尾部设置有网罩，能通过网罩防止在抽水时将鱼吸进抽水机，由于储水腔的底部设置有可装卸的鱼粪沉淀管，通过鱼粪沉淀管能够及时清理鱼粪和残余饲料，由于设置有氧气缸，通过氧气缸里的氧气能够增加鱼缸内的氧气，由于出水口设置为斜向上的方向，能够通过喷出水与水面相撞产生水花，能够水氧气扩散。
