申请日2014.12.10
公开(公告)日2015.06.10
IPC分类号C02F9/14
摘要
本实用新型适用于生活污水处理领域，提供了一种集中型污水处理系统，包括中心岛、好氧沟道、缺氧沟道和厌氧沟道，中心岛上设有旋流沉砂池、硅藻精土反应池、投料室、消毒装置以及用于排出硅藻精土反应池中消毒后的清水的排水装置;投料室中安装有用于向硅藻精土反应池中投加硅藻精土的投料机，旋流沉砂池与厌氧沟道相连通，厌氧沟道与缺氧沟道相连通，缺氧沟道与好氧沟道相连通。通过在中心岛上设置旋流沉砂池，并环绕中心岛由内向外依次环绕好氧沟道、缺氧沟道和厌氧沟道，保证对污水进行生化处理的效果，提高氮、磷、COD等的去除效率;在中心岛上设置硅藻精土反应池、消毒装置和投料机，保证出水水质好、无臭味;减小占地面积。

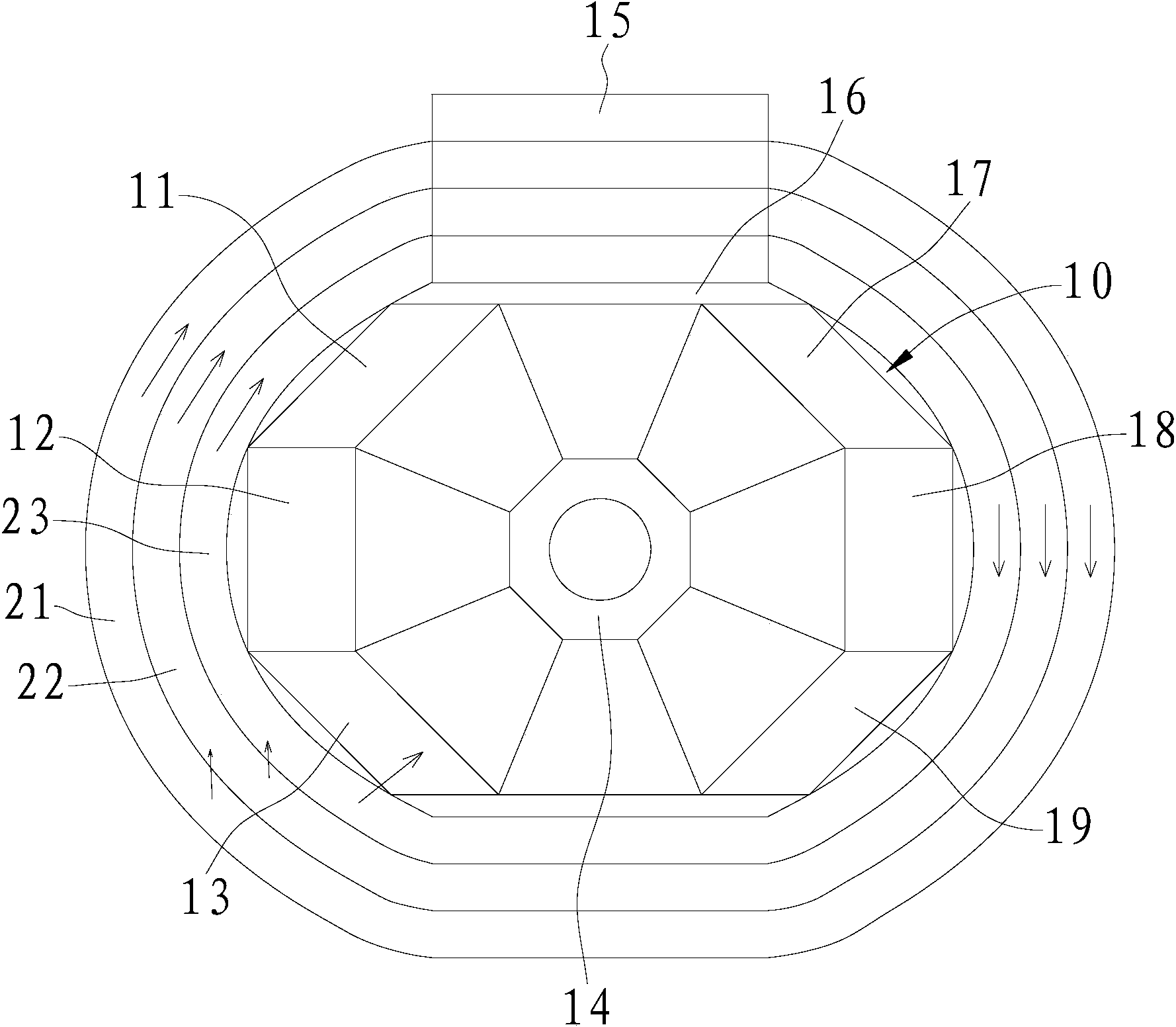

摘要附图
权利要求书
1.一种集中型污水处理系统，其特征在于，包括中心岛、环绕所述中心岛 的好氧沟道、环绕所述好氧沟道的缺氧沟道和环绕所述缺氧沟道的厌氧沟道， 所述中心岛上设有用于收集并初步处理外界污水的旋流沉砂池、与所述好氧沟 道相连通的硅藻精土反应池、投料室、用于对所述硅藻精土反应池中清水进行 消毒的消毒装置以及用于排出所述硅藻精土反应池中消毒后的清水的排水装 置;所述投料室中安装有用于向所述硅藻精土反应池中投加硅藻精土的投料机， 所述旋流沉砂池与所述厌氧沟道相连通，所述厌氧沟道与所述缺氧沟道相连通， 所述缺氧沟道与所述好氧沟道相连通。
2.如权利要求1所述的集中型污水处理系统，其特征在于，所述中心岛上 还设置有污泥浓缩池，所述污泥浓缩池与所述硅藻精土反应池相连通。
3.如权利要求2所述的集中型污水处理系统，其特征在于，所述中心岛上 还设置有脱水机房，所述脱水机房中安装有用于对所述污泥浓缩池中浓缩的污 泥进行脱水的脱水机。
4.如权利要求3所述的集中型污水处理系统，其特征在于，所述中心岛上 还设置有控制室，所述控制室中安装有用于控制该集中型污水处理系统工作的 控制器。
5.如权利要求1-4任一项所述的集中型污水处理系统，其特征在于，还包 括连接所述硅藻精土反应池与所述厌氧沟道以使所述硅藻精土反应池中部分硅 藻精土能够进入所述厌氧沟道中的污泥回流管道。
6.如权利要求1-4任一项所述的集中型污水处理系统，其特征在于，所述 中心岛上还设置有鼓风机室，所述鼓风机室中安装有用于向所述好氧沟道中通 风供氧的鼓风机。
7.如权利要求1-4任一项所述的集中型污水处理系统，其特征在于，还包 括与外界污水管道相连通的集水池和用于将所述集水池中污水抽送至所述旋流 沉砂池的提升泵。
8.如权利要求7所述的集中型污水处理系统，其特征在于，还包括用于对 所述外界污水管道进行粗过滤的粗格栅过滤器，所述粗格栅过滤器设于所述集 水池的入口处。
9.如权利要求8所述的集中型污水处理系统，其特征在于，还包括用于对 进入所述提升泵的污水进行过滤的细格栅过滤器，所述细格栅过滤器安装于所 述提升泵的入口处。
10.如权利要求1-4任一项所述的集中型污水处理系统，其特征在于，所 述投料室中还安装有用于将所述好氧沟道中污水抽送至所述硅藻精土反应池中 的加压泵，所述投料机与所述加压泵的入口相连通。
说明书
集中型污水处理系统
技术领域
本实用新型属于生活污水处理领域，尤其涉及一种集中型污水处理系统。
背景技术
随着农村经济的快速发展，农村综合废水排放量逐渐增大，使农村地区环 境状况日益恶化，环境质量明显下降，据统计造成湖泊富营养化的氮、磷约 84%-90%来源于农村生活污水和农田生产废水，农村污水的任意排放对生态环 境造成了较为严重的影响，直接威胁着广大农民群众的生存环境与身体健康， 制约了农村经济的健康发展。
据调查目前国内采用的处理农村污水的方法多为人工湿地、稳定塘、生态 沟等生态治理方法，优点是投资小、节约能源、无二次污染，但这类生态污水 治理方法普遍存在占地面积大，随着气温变化，出水水质不稳定的缺点。
实用新型内容
本实用新型的目的在于提供一种集中型污水处理系统，旨在解决现有农村 污水处理系统占地面积大，随着气温变化，出水水质不稳定的问题。
本实用新型是这样实现的，一种集中型污水处理系统，包括中心岛、环绕 所述中心岛的好氧沟道、环绕所述好氧沟道的缺氧沟道和环绕所述缺氧沟道的 厌氧沟道，所述中心岛上设有用于收集并初步处理外界污水的旋流沉砂池、与 所述好氧沟道相连通的硅藻精土反应池、投料室、用于对所述硅藻精土反应池 中清水进行消毒的消毒装置以及用于排出所述硅藻精土反应池中消毒后的清水 的排水装置;所述投料室中安装有用于朝向所述硅藻精土反应池中投料入硅藻 精土的投料机，所述旋流沉砂池与所述厌氧沟道相连通，所述厌氧沟道与所述 缺氧沟道相连通，所述缺氧沟道与所述好氧沟道相连通。
进一步地，所述中心岛上还设置有污泥浓缩池，所述污泥浓缩池与所述硅 藻精土反应池相连通。
进一步地，所述中心岛上还设置有脱水机房，所述脱水机房中安装有用于 对所述污泥浓缩池中浓缩的污泥进行脱水的脱水机。
进一步地，所述中心岛上还设置有控制室，所述控制室中安装有用于控制 该集中型污水处理系统工作的控制器。
进一步地，还包括连接所述硅藻精土反应池与所述厌氧沟道以使所述硅藻 精土反应池中部分硅藻精土能够进入所述厌氧沟道中的污泥回流管道。
进一步地，所述中心岛上还设置有鼓风机室，所述鼓风机室中安装有用于 向所述好氧沟道中通风供氧的鼓风机。
进一步地，还包括与外界污水管道相连通的集水池和用于将所述集水池中 污水抽送至所述旋流沉砂池的提升泵。
进一步地，还包括用于对所述外界污水管道进行粗过滤的粗格栅过滤器， 所述粗格栅过滤器设于所述集水池的入口处。
进一步地，还包括用于对进入所述提升泵的污水进行过滤的细格栅过滤器， 所述细格栅过滤器安装于所述提升泵的入口处。
进一步地，所述投料室中还安装有用于将所述好氧沟道中污水抽送至所述 硅藻精土反应池中的加压泵，所述投料机与所述加压泵的入口相连通。
本实用新型通过设置中心岛，在中心岛上设置旋流沉砂池，并环绕中心岛 由内向外依次环绕好氧沟道、缺氧沟道和厌氧沟道，从而使好氧沟道、缺氧沟 道和厌氧沟道有足够的长度，保证对污水进行生化处理的效果，提高除磷效率; 设置硅藻精土反应池、消毒装置和投料机，对生化处理后的水进行硅藻精土再 处理，保证出水水质好、无臭味;提高了整个集中型污水处理系统的氮、磷、 COD等物质的去除效率;而将硅藻精土反应池、消毒装置和投料机设置在中心 岛上，提高集成度，充分利用空间面积，减小该集中型污水处理系统的占地面 积。
