申请日2015.07.03
公开(公告)日2015.12.30
IPC分类号C02F1/00; B01F7/18
摘要
本实用新型属于废水处理搅拌装置，具体涉及一种废水处理反应池自启动加药搅拌一体机，包括搅拌机、加药装置、液位开关：所述加药装置与搅拌机固定连接为一体;所述加药装置与搅拌机分别通过液位开关、电源开关与电源连接;所述搅拌机的转轴分别连接有第一叶片组与行星轮系，所述行星轮系的齿圈连接有第二叶片组。解决了反应池废水储量状况测量费时费力，废水搅拌机与加药装置控制复杂造成维护困难、使用成本高的问题，同时解决了现有技术中传统搅拌机搅拌时反应池中废水翻腾波动作用不足，水流冲击力不足，造成药物与废水不能进行充分反应的问题，具有操作简单，自动化程度高，使用成本低，结构整体性好，省时省力，工作效率高的优点。
权利要求书
1.一种废水处理反应池自启动加药搅拌一体机，其特征在于：

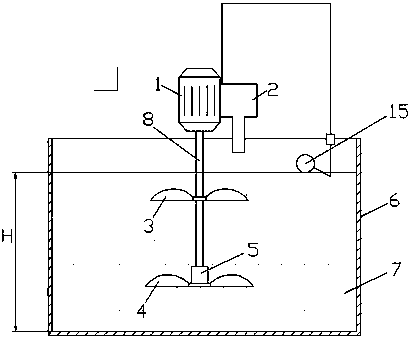

包括搅拌机(1)、加药装置(2)、液位开关(15)：所述加药装置(2)与搅拌机(1)固定连接为一体;所述加药装置(2)与搅拌机(1)分别通过液位开关(15)、电源开关(13)与电源(14)连接;所述搅拌机(1)的转轴(8)分别连接有第一叶片组(3)与行星轮系(5)，所述行星轮系(5)的齿圈(12)连接有第二叶片组(4)。
2.如权利要求1所述的废水处理反应池自启动加药搅拌一体机，其特征在于：所述加药装置(2)与搅拌机(1)通过焊接方式固定连接。
3.如权利要求1所述的废水处理反应池自启动加药搅拌一体机，其特征在于：所述搅拌机(1)的转轴(8)设置有键槽，所述行星轮系(5)的太阳轮(10)与转轴(8)通过键(9)固定连接。
4.如权利要求3所述的废水处理反应池自启动加药搅拌一体机，其特征在于：所述键(9)是平键。
5.如权利要求1所述的废水处理反应池自启动加药搅拌一体机，其特征在于：所述第二叶片组(4)的叶片焊接在行星轮系(5)的齿圈(12)外表面上。
说明书
一种废水处理反应池自启动加药搅拌一体机
技术领域
本实用新型属于废水处理搅拌装置，具体涉及一种废水处理反应池自启动加药搅拌一体机。
背景技术
目前，针对废水处理问题，常采用向废水中加入药物并进行搅拌来净化处理废水，但是在不能明确得知反应池的废水储量状况是否达到需要加药的标准就进行加药或搅拌操作，会浪费药物的作用效果，同时可能会造成搅拌机的空转，浪费电能，若采用人为观察、测量废水储量再启动搅拌机的话，这样的方式会增大操作者的工作量，费时费力，使得整体工作效率下降。
同时，针对废水处理问题，向废水中加入药物并进行搅拌来净化处理废水，如采用先启动加药装置对废水进行药物投递，然后再启动搅拌机对废水进行搅拌，而且传统废水搅拌机与加药装置是分体的，甚至采用复杂的数字控制器去分别单独控制搅拌机与加药装置的运行，从而造成整个机构变得复杂、维护困难、使用成本高，当反应池中底部有沉淀或是废水水位较深的情况下，由于传统搅拌机叶片旋转方向是固定不变的，造成了搅拌时反应池中废水翻腾波动作用不足，使药物与废水不能进行充分反应，从而影响整体工作效率下降。
实用新型内容
本实用新型目的是提供一种废水处理反应池自启动加药搅拌一体机。它不仅克服了现有技术中反应池废水储量状况不易测量，会造成加药效果差，搅拌机空转的能源浪费问题，与人为观察、测量费时费力，工作效率低的问题，而且克服了现有技术中废水搅拌机与加药装置控制复杂造成维护困难、使用成本高的问题，同时克服了现有技术中传统搅拌机搅拌时反应池中废水翻腾波动作用不足，造成药物与废水不能进行充分反应，从而影响整体工作效率下降的问题。
为此，本实用新型提供了一种废水处理反应池自启动加药搅拌一体机，包括搅拌机、加药装置、液位开关：所述加药装置与搅拌机固定连接为一体;所述加药装置与搅拌机分别通过液位开关、电源开关与电源连接;所述搅拌机的转轴分别连接有第一叶片组与行星轮系，所述行星轮系的齿圈连接有第二叶片组。
所述加药装置与搅拌机通过焊接方式固定连接。
所述搅拌机的转轴设置有键槽，所述行星轮系的太阳轮与转轴通过键固定连接。
所述键是平键。
所述第二叶片组的叶片焊接在行星轮系的齿圈外表面上。
本实用新型的有益效果：本实用新型提供的这种废水处理反应池自启动加药搅拌一体机，包括搅拌机、加药装置、液位开关：所述加药装置与搅拌机固定连接为一体;所述加药装置与搅拌机分别通过液位开关、电源开关与电源连接;所述搅拌机的转轴分别连接有第一叶片组与行星轮系，所述行星轮系的齿圈连接有第二叶片组。通过将加药装置与搅拌机固定连接为一体;加药装置与搅拌机分别通过液位开关、电源开关与电源连接;用液位开关来自动控制加药装置与搅拌机的运行状态，具有操作简单，自动化程度高，使用成本低，结构整体性好，省时省力的优点，所述搅拌机的转轴分别连接有第一叶片组与行星轮系，所述行星轮系的齿圈连接有第二叶片组。可以使搅拌机工作时第一叶片组与第二叶片组相互沿相反方向旋转，造成反应池中废水进行强烈的翻腾波动作用，可以利用废水的翻腾冲击力打碎加入反应池中的块状的药物成细小的颗粒状，促进药物与废水进行充分反应，从而使整体工作效率上升。
